2 меры безопасности при работе с снпб
2.1 Внимание. При работе с автомобилями оборудованными СНПБ минусовой провод аккумуляторной батареи должен быть отсоединен. При проверке электропроводки, входящей в состав СНПБ, необходимо отсоединить колодки жгутов от модуля газогенераторного в сборе и БУСНПБ.
2.2 Все работы, связанные с модулем газогенераторным в сборе необходимо выполнять в перчатках и очках.
2.3 Не разбирать и оберегать от каких-либо повреждений модуль газогенераторный в сборе, так как в герметичном корпусе находятся химические вещества, которые являются ядовитыми, горючими и потенциально опасными для здоровья.
2.4 При срабатывании системы ее металлические компоненты нагреваются до высокой температуры и могут содержать химические осадки раздражающие открытые участки кожи и глаз. Во избежание травм и ожогов необходимо дать остыть системе не менее 30 минут, прежде чем приступать к работе с ней.
2.5 После окончания работы со сработавшей системой необходимо вымыть с мылом руки и все открытые участки кожи.
2.6 Сработавший модуль газогенераторный в сборе следует содержать в пластиковом пакете, в сухом виде, до сдачи в утилизацию.
2.7 Запрещается:
- устанавливать на автомобиль компоненты СНПБ имеющие механические повреждения;
- даже кратковременное хранение модуля газогенераторного в сборе при температуре выше 105оС;
- вскрывать и ремонтировать блок управления системой надувных подушек безопасности (БУСНПБ);
- располагать модуль газогенераторный в сборе рядом с жирами, растворителями и маслами;
- оставлять пиротехнические компоненты СНПБ во время перерывов в работе без присмотра;
- использовать электроинструменты при установке и снятии модуля газогенераторного в сборе;
- наносить удары по рулевому колесу, панели приборов, блоку управления СНПБ, инерционной катушке переднего ремня безопасности;
- размещать на крышке модуля газогенераторного в сборе какие-либо наклейки или предметы;
- устанавливать на автомобиль компоненты СНПБ после их падения с высоты более 0,5 м.
3 НАЗНАЧЕНИЕ И УСТРОЙСТВО СНПБ
3.1 СНПБ, рисунок 1, фирмы “BREED/KSS”, в дополнение к передним ремням безопасности с преднатяжителем, предназначена для обеспечения защиты головы и грудной клетки водителя и переднего пассажира при лобовых столкновениях автомобиля. Данная система является электронным устройством с функцией самодиагностики.

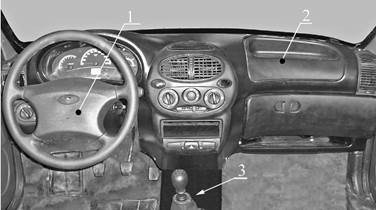

Рисунок 1 - Система надувных подушек безопасности:
1 – место установки модуля надувной подушки безопасности водителя; 2 - место установки модуля надувной подушки пассажира; 3 – место установки блока управления системы надувных подушек безопасности.
Использование ремня безопасности водителем и передним пассажиром при эксплуатации автомобиля является обязательным условием эффективной работы СНПБ.
Основные компоненты рулевого управления с надувной подушкой безопасности водителя:
- модуль газогенераторный в сборе 1118-8232010, рисунки 2, 4, 12;
- колесо рулевое с включателем сигнала в сборе 1119-3402012, рисунки 2, 5, 6;
- соединитель с устройством вращающимся 1118-3709315, рисунки 6 и 11;
- блок управления системы надувных подушек безопасности (БУСНПБ) 1118-3824010, рисунки 3 и 11.
3.2 Модуль газогенераторный в сборе 1118-8232010, рисунок 4, состоит из крышки облицовочной модуля, металлической скобы, газогенератора и свернутой подушки, расположенной между крышкой облицовочной и скобой.
Крышка облицовочная модуля изготовлена из пенополиуретана и крепится к металлической скобе. Под крышкой модуля расположена свернутая надувная подушка. Газогенератор расположен в центре модуля газогенераторного в сборе и закреплен на скобе металлической. Блок газогенератора состоит из контейнера с высокоэнергетическим химическим веществом, производящим азот для наполнения подушки, и электрического устройства зажигания (ЭУЗ), расположенного внутри блока. Для срабатывания газогенератора используется электрический импульс, подаваемый на ЭУЗ блока газогенератора от БУСНПБ.
3.3 БУСНПБ, рисунок 3, закреплен тремя гайками на кронштейне, который расположен под облицовкой туннеля пола под ковром пола и шумоизоляцией. Cтрелка на крышке блока
должна совпадать с направлением движения автомобиля, допускается отклонение в горизон-

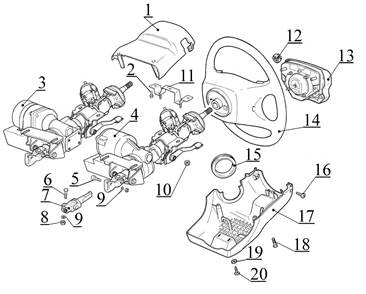

Рисунок 2 - Детали механизма рулевого управления с системой надувной подушки безопасности водителя:
1 – кожух облицовочный вала руля верхний с гайками в сборе 11180-3403065-00;
2 – болт М 8×20 с зубчатым буртиком 00001-0038381-21;
3 – вал рулевого управления в сборе 11186-3400024-20; или
4 – вал рулевого управления в сборе 11186-3400024-21;
5 – болт крепления накидной вилки 21230-3401138-00;
6 – болт М 8×35 (00001-0060426-31);
7 – вал карданный с шарниром 11186-3422092-00;
8– гайка М 8 (00001-0061008-21);
9– шайба 8 пружинная 00001-0005166-70;
10 – гайка М 8 с зубчатым буртиком 00001-0038322-01;
11 – кронштейн промежуточный 11186-3403172-00;
12 – гайка 21100-3402136-00;
13 – модуль газогенераторный в сборе 11180-8232010-00;
14 – колесо рулевое с включателем сигнала 11190-3402012-00;
15 – кольцо уплотнительное 21100-3403204-00
16 – винт 4,3×12,7 самонарезающий 00001-0076701-01;
17 – кожух нижний 11180-3403072-00;
18 – винт М 5×20 (00001-0033112-01);
19 – шайба 5 (00001-0005193-01);
20 – винт самонарезающий 21140-5325388-00.
тальной плоскости не более чем ± 3° от продольной оси автомобиля. В состав БУСНПБ входят датчик удара, электронная схема формирования сигналов управления, подаваемых на модули надувных подушек. Электронная схема формирования сигналов для МНПБВ и МНПБП имеет устройство энергетического резерва, которое при пропадании бортового напряжения
(повреждение АКБ) обеспечивает работоспособность контуров управления МНПБВ и МНПБП
в течение не менее 150 мс после отключения АКБ.
3.4 Передний ремень безопасности (правый и левый) с инерционной катушкой (в которую встроен преднатяжитель ремня безопасности), рисунок 14. В состав преднатяжителя вхо-дит пиропатрон. Для срабатывания пиропатрона используется электрический сигнал, подаваемый от БУСНПБ.
|
|
|
4 ПРИНЦИП ДЕЙСТВИЯ СНПБ
4.1 Система НПБ срабатывает при фронтальном столкновении на скорости не менее 32 км/ч в направлении от 30 градусов слева до 30 градусов справа от центральной оси автомобиля. Система не срабатывает при столкновении на малых скоростях и при столкновении под углом более 30 градусов относительно центральной оси автомобиля, а также при ударах сбоку, сзади и при опрокидывании.
4.2 Срабатывание системы осуществляется подачей электрического импульса на модуль газогенераторный в сборе в результате воздействия инерционной силы на исполнительные механизмы датчиков удара БУСНПБ.
4.3 При столкновении автомобиля, БУСНПБ оценивает сигналы датчиков удара и в зависимости от скорости автомобиля и угла столкновения, дает сигнал на ЭУЗ блока газогенератора. При получении от БУСНПБ электрического импульса на ЭУЗ газогенератора, он срабатывает и активирует газогенератор. При этом из отверстий, расположенных в верхней части корпуса газогенератора выделяется газ, наполняющий сложенную подушку.
Крышка облицовочная модуля газогенераторного в сборе при наполнении подушки газом разрывается вдоль определенных мест и раскрывается на две части. Через образовавшийся проем, наполняемые газом подушки безопасности раскрывается перед рулевым колесом и панелью приборов. Время наполнения подушки составляет 30 мс.
4.4 После наполнения подушки, газ выходит через отверстия, находящиеся в нижней части подушки безопасности, уменьшая тем самым жесткость надутой подушки и смягчая удар головы и грудной клетки о подушку.
5 СНЯТИЕ МНПБВ
5.1 Установить автомобиль на пост ремонта, выключить зажигание, затормозить автомобиль стояночным тормозом.
5.2 Поднять капот автомобиля и снять провод с клеммы “минус“ аккумуляторной батареи. Установить передние колеса в положение прямолинейного движения автомобиля. Верхние спицы рулевого колеса, рисунок 5, должны располагаться в горизонтальном положении (ключ гаечный 10).
Внимание. После отключения аккумуляторной батареи необходимо выждать не менее 10 секунд перед выполнением операций по снятию модуля газогенераторного в сборе.
5.3 Находясь сбоку от рулевого колеса 6, рисунок 6, отвернуть два болта 11, крепящие модуль 12 газогенераторный в сборе к рулевому колесу, затем отсоединить жгут 13 проводов с Г-образным штекером от модуля газогенераторного в сборе и аккуратно извлечь модуль газогенераторный в сборе из рулевого колеса (головка 10, вороток, удлинитель).
Внимание. Не сработавший модуль газогенераторный в сборе положить на плоскую поверхность крышкой облицовочной вверх.
5.4 Отвернуть два винта 1, рисунок 8, крепления кожуха 2, рисунок 6, верхнего вала руля и снять кожух верхний (отвертка крестообразная).
5.5 Отвернуть два винта 7 и 9, крепления кожуха 8 нижнего и снять кожух нижний (отвертка крестообразная).
5.6 Снять с выключателя зажигания уплотнительное кольцо 10.
5.7 Отсоединить жгут 3 проводов бортовой сети автомобиля от штекерного разъема устройства 4 вращающегося.
5.8 Отсоединить жгут 2, рисунок 10, включателя сигнала рулевого колеса от жгута 1 устройства вращающегося.

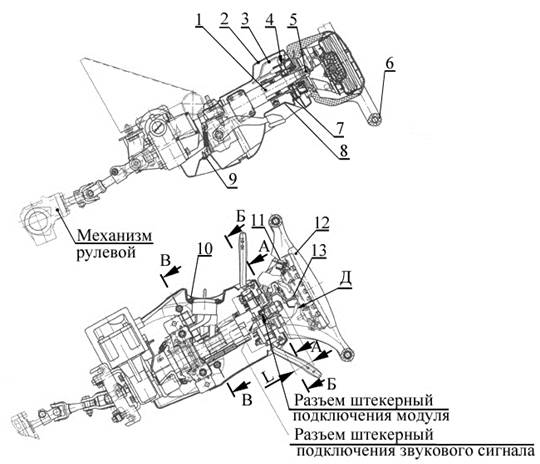

Рисунок 6 - Рулевое управление с системой надувной подушки безопасности водителя (вид сбоку и вид сверху):
1 – вал рулевого управления; 2 – кожух верхний вала руля; 3 – жгут проводов бортовой сети автомобиля; 4 – соединитель с устройством вращающимся в сборе; 5 – гайка крепления колеса рулевого; 6 – колесо рулевое; 7 – винт; 8 – кожух нижний; 9 – винт; 10 – кольцо уплотнительное; 11 – болт крепления модуля газогенераторного в сборе к колесу рулевому; 12 – модуль га-
зогенераторный в сборе; 13 – жгут проводов с Г- образным штекером; L – размер определяющий положение соединителя с устройством вращающимся в сборе на рулевой колонке.
Сечение А-А (на рисунке 6); Б-Б (на рисунке 7); В-В (на рисунке 8); Выноска Д (на рисунке 9).
5.9 Отвернуть гайку 5, рисунок 6, крепления рулевого колеса 6 и снять с вала 1 рулевого управления, рулевое колесо (головка 24, удлинитель и вороток).
Внимание. После снятия рулевого колеса исключить осевое перемещение фиксатора цилиндрического 4, рисунок 11. Для исключения поломки не вращать крышку 1 устройства вращающегося, так как оно автоматически фиксируется.
5.10 Извлечь из правого отверстия, рисунок 5, в ступичной части рулевого колеса два жгута 1 и 2 проводов устройства вращающегося.
5.11 Извлечь из соединителя 4, рисунок 6, рычаги омывателя и световой сигнализации и отключить от них колодки бортовой сети автомобиля.
5.12 Снять с вала рулевого управления 1, рисунок 6, соединитель 4 с устройством вращающимся в сборе (отвертка плоская).
6 УСТАНОВКА МНПБВ
6.1 Перед установкой рулевого колеса на автомобиль рейка рулевого механизма должна находиться в среднем положении, а передние колеса при этом должны быть в положении прямолинейного движения автомобиля, клемма “минус“ аккумуляторной батареи должна быть отсоединена.
6.2 Установить на вал 1, рисунок 6, рулевого управления, соединитель 4 с устройством вращающимся в сборе.
6.3 Удалить из устройства 4 вращающегося красный транспортировочный ключ, фиксирующий подвижный элемент устройства в среднем положении, повернув его вокруг своей оси на 90°+30°.
Внимание. Проверить положение соединителя с устройством вращающимся в сборе на валу рулевого управления, проверка заключается в выставлении размера L, рисунок 6, по шаблону или универсальным мерительным инструментом. Размер L = 9,1мм (min).
6.4 Установить в соединитель 4, рисунок 6, рычаги омывателя и световой сигнализации и подключить к ним колодки бортовой сети автомобиля.
6.5 Продеть в правое отверстие, рисунок 5, в ступичной части рулевого колеса провода 1 и 2 устройства вращающегося.
6.6 Установить на вал рулевого управления 1, рисунок 6, рулевое колесо 6 и закрепить его гайкой 5. При этом верхние спицы рулевого колеса должны находиться в горизонтальном положении. Момент затяжки гайки от 40 до 44 Н.м (от 4,0 до 4,4 кгс.м) (головка 24, удлинитель и вороток, ключ динамометрический).
6.7 Подсоединить провод 2, рисунок 10, включателя сигнала рулевого колеса к проводу 1 устройства вращающегося. Провод 3, рисунок 7, с Г- образным штекером устройства 1 враща-ющегося оставить без подключения, уложив его как показано на рисунке 5.
6.8 Подключить провод 3, рисунок 6, бортовой сети автомобиля к штекерному разъему устройства 4 вращающегося.
6.9 Установить на выключатель зажигания кольцо 10, рисунок 6, уплотнительное.
6.10 Установить кожух 8, рисунок 6, нижний и закрепить его винтами 7 и 9 (отвертка крестообразная).
6.11 Установить кожух 2, рисунок 6, верхний вала руля и закрепить его с кожухом 8 нижним винтами 1, рисунок 9 и четырьмя винтами 1, рисунок 8 (отвертка крестообразная).
6.12 Вращая рулевое колесо вправо и влево до упора, убедиться в отсутствии заеданий, стуков и в плавности вращения а также в работоспособности сброса рычага указателей поворо-
та. Покачивая за рулевое колесо убедиться в отсутствии радиального и осевого люфтов рулевого колеса.
6.13 Внимание. Оторвать часть ярлыка 1, рисунок 4, специального со штрихкодом с модуля газогенераторного в сборе и вклеить его в раздел “Особые отметки” сервисной книжки
|
|
|
6.14 Подсоединить провод 13, рисунок 6, с Г- образным штекером 3, рисунок 7, устройства 1 вращающегося к модулю 12, рисунок 6, газогенераторному в сборе. Зафиксировать штекерный разъем, рисунок 11, фиксатором жгута проводов.
6.15 Находясь сбоку от рулевого колеса 6, рисунок 6, установить модуль 12 газогенераторный в сборе и закрепить его двумя болтами 11 к рулевому колесу. Момент затяжки от
4 до 5 Н.м (от 0,4 до 0,5 кгс.м) (головка 10, вороток, удлинитель, ключ моментный).
6.16 Подсоединить клемму “минус“ к аккумуляторной батарее.
Внимание. Во время присоединения клеммы “минус“ к аккумуляторной батарее автомобиля, с установленным в колесо рулевое МНПБВ, ключ выключателя зажигания должен находиться в состоянии “выключено“. При этом никто не должен находиться в салоне автомобиля.
6.17 Нажатием на микровкючатели сигнала, расположенных в горизонтальных спицах рулевого колеса, убедиться в наличии звукового сигнала.
6.18 Проверить работоспособность СНПБ.
Внимание. В целях безопасности первое включение зажигания производиться следующим образом:
- открыть левую (водительскую) дверь;
- не садясь на сидение, правой рукой, расположив ее под рулевым колесом, включить
зажигание, при этом голова специалиста, проводящего данную операцию не должна находится
на прямой линии между рулевым колесом и сиденьем водителя.
6.18.1 После включения зажигания, сигнализатор диагностики (лампа оранжевого цвета), расположенный в комбинации приборов, должен включиться от 3 до 4 секунд и при отсутствии неисправностей выключиться.
6.18.2 Выключить зажигание.
|
|
