Примеры заполнения граф в основной надписи

Дата: 2025-05-25; Просмотры: 3

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

для пояснительной записки по ГОСТ 2.104

Форма 2

Рисунок И.1 – Заполнение формы 2 на листе «Содержание»

Форма 2 а

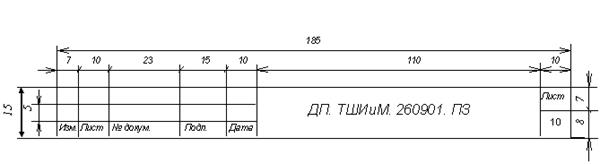

Рисунок И.2 – Заполнение формы 2 а на остальных листах

пояснительной записки

Основная надпись для чертежей, схем и текстовых конструкторских документов формируется по схеме, представленной на рисунке И.3.

XX XX XX XX

шифр документа

код специальности

аббревиатура кафедры

вид работы

Рисунок И.3 – Заполнение графы 2 (форма 2 и 2а ГОСТ 2.104)

выпускной квалификационной работы

Вид работ обозначается следующим образом:

БР – бакалаврская работа;

ДП – дипломный проект;

ДР – дипломная работа;

МД – магистерская диссертация.

Аббревиатура кафедры:

ТШИ и М–Технология швейных изделий и материаловедение;

МК и Д – Моделирование, конструирование и дизайн;

ИС и РТ– Информационные системы и радиотехника;

ОБД – Организация безопасности движения.

Код специальности (для бакалавров – код направления):

260901 – Технология швейных изделий;

260902 – Конструирование швейных изделий;

260905 – Технология изделий из кожи;

080507 – Менеджмент организации;

080111 – Маркетинг;

150408 – Бытовые машины и приборы.

Шифр документа присваивается в соответствии с требованиями ГОСТ 2. 102.

Пример – ДП. ТШИ и М. 260901. ПЗ

Заполнение графы (9) (приложение К)

XX XX

номер учебной группы

аббревиатура университета

Пример – ГОУ ВПО «ЮРГУЭС». ТШИ Т - 51;

Приложение К

(рекомендуемое)

Пример оформления листа «Содержание»
