В настоящее время в России изготовляют твердые сплавы трех групп: вольфрамовые, титановольфрамовые и титанотанталовольфрамовые, – содержащие в качестве связки кобальт.

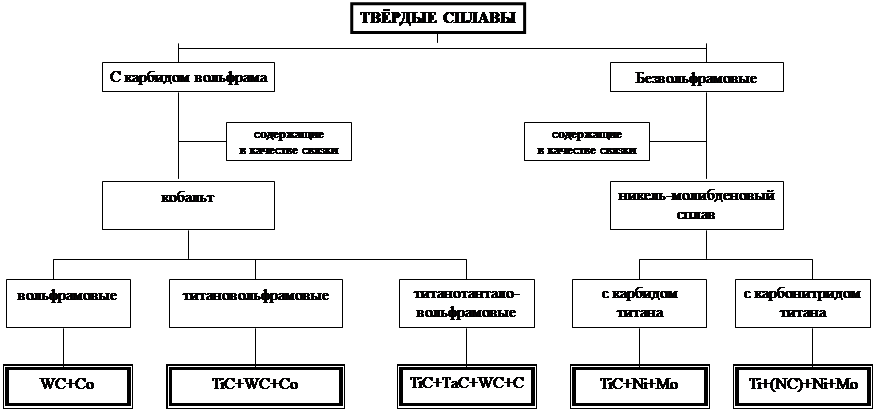

Из-за дороговизны вольфрама разработаны твердые сплавы, совсем не содержащие карбида вольфрама. В качестве твердой фазы они содержат только карбид титана либо карбонитрид титана – Ti(NC). Роль пластичной связки выполняет никель-молибденовая матрица. Классификация твердых сплавов представлена блок-схемой на рис. .
В соответствии с пятью классами металлокерамических твердых сплавов существующие правила маркировки образуют пять маркировочных групп.
Вольфрамовые (иногда называемые вольфрамокобальтовыми) твердые сплавы маркируются буквосочетанием «ВК», за которым указывается целое число процентов кобальта:
|
ВК .
Примеры: ВК3, ВК6, ВК8, ВК10.
Титановольфрамовые (иногда называемые титановольфрамокобальтовыми) твердые сплавы маркируются следующим образом: первой в марке стоит буква «Т», за ней следует число массовых процентов карбида титана, далее буква «К» и число процентов кобальта. Концентрация карбида вольфрама – остальное.
Вот как выглядит структура марки:
|
|
Т К .
Примеры: Т30К4, Т15К6, Т5К10, Т5К12.
Титанотанталовольфрамовые (иногда называемые титанотанталовольфрамокобальтовыми) твердые сплавы маркируются следующим образом: первой в марке стоит буквосочетание «ТТ», за ней следует суммарное число массовых процентов карбида титана и карбида тантала, далее буква «К» и число процентов кобальта. Концентрация карбида вольфрама – остальное.
Вот как выглядит структура марки:
|
|
ТТ К .
Примеры: ТТ7К12, ТТ8К6, ТТ10К8, ТТ20К9.
Иногда в конце марки через дефис добавляют буквы или буквосочетания, характеризующие дисперсность частиц карбидов в порошке:
| …-М | – сплав из мелких порошков, | например, | ВК6-М; |
| ..-ОМ | – сплав из особо мелких порошков, | например, | ВК8-ОМ; |
| …-В | – сплав из крупнозернистого карбида вольфрама, | например, | ВК4-В; |
| ..-ВК | – сплав из особо крупнозернистого карбида вольфрама, | например, | ВК10-ВК. |
КЛАССИФИКАЦИЯ ТВЁРДЫХ МЕТАЛЛОКЕРАМИЧЕСКИХ СПЛАВОВ
 |
Безвольфрамовые твердые сплавы с карбидом титана маркируются буквосочетанием «ТН», за которым через дефис «-» следует суммарное число массовых процентов никеля и молибдена:
| ||||
| ||||
ТН
Пример: ТН-20.
Безвольфрамовые твердые сплавы с карбонитридом титана маркируются буквосочетанием «КНТ», за которым через дефис «-» следует суммарное число массовых процентов никеля и молибдена:
| ||||
| ||||
КНТ
Пример: КНТ-16.
