Приложение 2. Применение озеленения в регулировании микроклимата территории

Зеленые насаждения могут выполнять функцию коррекции аэрационного режима территории жилой застройки. Для успешной реализации задач реконструкции к разработке проекта озеленения привлекаются специалисты - дендрологи. Общие рекомендации для архитекторов можно позаимствовать в работах Ф.Л. Серебровского [7], J. Gandemer и A.Guyot [10].

Зеленые насаждения представляют собой воздухопроницаемые преграды, ветрозащитные свойства которых зависят от их просветности. Просветность или ажурность (γ) может определяться отношением суммы площадей просветов Fпр к общей площади преграды Fо

. (П.1)

Для наиболее применяемых в озеленении дворовых пространств зеленых насаждений с равномерной по высоте (Н) просветностью γ = 0,2 и 0,3 предлагается зависимость коэффициента трансформации в виде

при – 8 < < G;

при – G < < 40, (П.2)

где = х/Н - относительное расстояние от центра зеленого насаждения. Значения эмпирических коэффициентов A, B, C, D, F, G, K приведено в таблице П.1.



Таблица П.1 – Значения эмпирических коэффициентов и членов формулы П.2 [7]

γ A B C D F G K
0,2 0,4 0,09 0,73 0,6 0,04 3 1,2
0,3 0,31 0,077 0,62 0,62 0,025 5 1,38

Для практических целей используются различные сочетания зеленых насаждений по просветности и конструктивным решениям. Следует помнить, что непродуваемые зеленые насаждения могут вызывать эффект увеличения начальной скорости. Например, если зеленые насаждения находятся на расстоянии ≤ 2Н от торцов линейных зданий, то начальная скорость возрастает на 10-20%. В целом, ветрозащитный эффект от зеленых насаждений распространяется примерно на расстояние около 40 высот.

Приложение 3. Использование ветрозащитных преград

Очень подробное исследование возможностей применения ветрозащитных преград различных конструкции имеется в работе J. Gandemer и A.Guyot [10]. Даются рекомендации для использования крупных экранирующих преград в виде сплошных или продуваемых стен выполненных из бетона или дерева. Отверстия могут быть различные – сотовые, ромбические или в виде горизонтальных сквозных полос. Такие преграды ставятся в разрывах между зданиями, при этом в них для пешеходов устраиваются узкие проходы, или непосредственно перед защищаемыми территориями, например, акваториями небольшого порта, торговыми площадями, зонами отдыха, детскими площадками и т.п. Кроме этого используются различного рода барьеры, сетчатые конструкции, навесы и даже пластичные архитектурные формы. Помимо ветрозащитного назначения предлагаемые преграды служат для защиты от шума магистралей, избыточной солнечной радиации или являются визуальными экранами, скрывающими промышленную застройку. Доказанным фактом является то, что наибольший эффект ветрозащиты вблизи высотного здания дают примыкающие к фасаду горизонтальные навесы. Для обеспечения минимальной продолжительности инсоляции их конструкция может быть выполнена в виде жалюзей.

Эффект ветрозащиты оценивается коэффициентом ветрозащиты, который представляет собой отношение

, (П.3)

где и - средние скорости в приземном слое без преграды и с преградой;

и - соответствующие указанным скоростям среднеквадратичные отклонения. Если нет информации о среднеквадратичных отклонениях, то принимают значения средних скоростей.

Ветрозащита рассматривается для трех случаев, когда Р = 3, 2 и 1,2, для которых рассчитывается площади соответствующих зон , и . Общая формула для определения указанных площадей имеет вид

, (П.4)

где So – площадь экрана, м2;

kp – константа, которая связана со значением коэффициента ветрозащиты (kp = 0,6 при Р = 3, kp = 1,6 при Р = 2 и kp = 16,5 при Р = 1,2);

Ch – коэффициент, учитывающий высоту экрана, его значение в пределах 2 ÷ 10 м находится по графику (см. рис. П.1а);

CL - коэффициент, учитывающий длину экрана, его значение для длин в пределах 20 – 120 м определяется зависимостями (см. рис. П.1б);

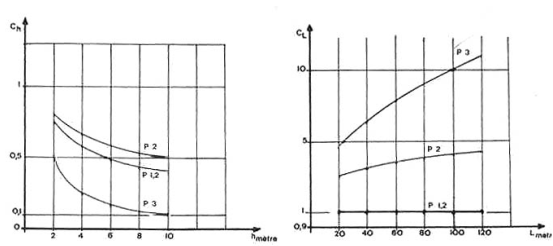

Рис. П.1 Значения коэффициентов Ch и CL



CΦ – коэффициент учитывающий просветность экрана Ф, находится по графику рис П.2. (Величина Ф определяется также как у Ф.Л. Серебровского по формуле П.1);

Cθ – коэффициент, зависящий от направления действия ветра. В пределах θ = 0 ÷ 30о находится по графику рис. П.2. Угол θ = 0о соответствует направлению ветра, перпендикулярном к плоскости экрана;

K – коэффициент, зависящий от категории территории и просветности экрана. Его значения приведены в таблице П.2.



Таблица П.2. Значение коэффициента К [10]

Ветер над территорией Просветность экрана, Фm K
Класса II – свободная территория 0 ÷ 0,7 1
Класса IV – жилая урбанизированная территория 0,2   0,5 0,8   0,7



Для указанных зон площади находятся на основании следующих аналитических зависимостей

;

;

. (П.5)



Здесь приняты те же условные обозначения, что в формуле (П.4).

Установлено, что в случае Ф ≥ 0,7 значение S2 = 0 и при Ф ≥ 0,5 – площадь S3 = 0.

Протяженность каждой зоны хр связывается с соответствующей площадью и длиной экрана следующим неравенством

. (П.6)





Рассмотренный выше эффект ветрозащиты приводится для высоты 1,5 м от поверхности земли для ровной территории застройки. Ветрозащитные свойства экранов иных геометрических параметров или просветности должны дополнительно исследоваться на

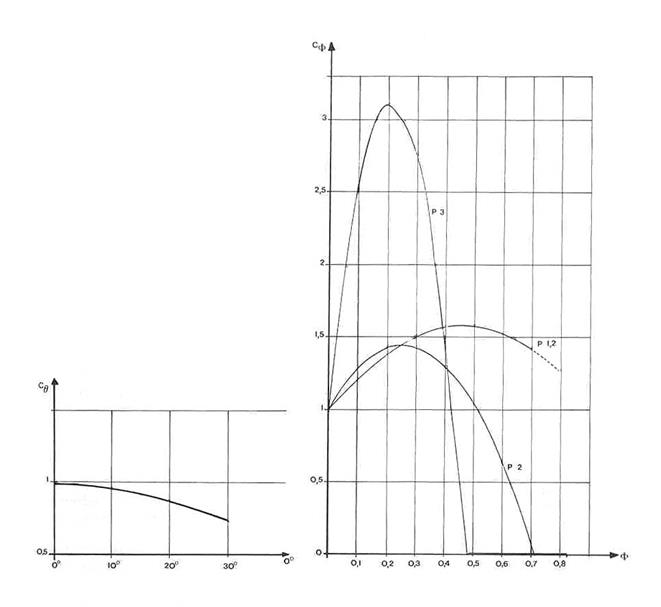

Рис. П.2 Значения коэффициентов Cθ и CΦ



Приложение 4. Способы ветрозащиты [10]

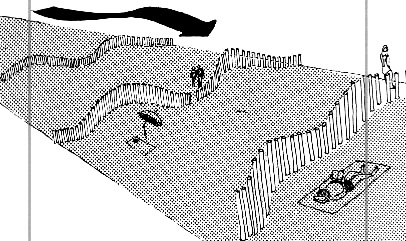

4.1. Ветрозащитные заграждения на пляжах

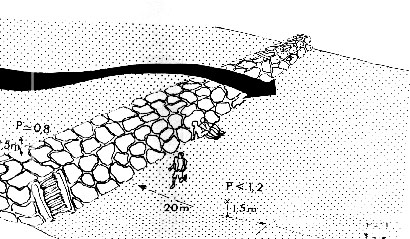

4.2. Ветрозащитные заграждения в зонах отдыха




4.3. Ветрозащита теннисных кортов

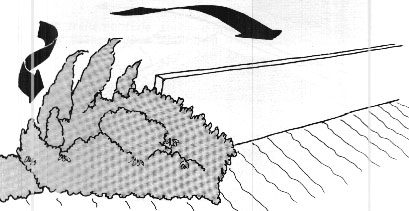

4.4. Сочетание элементов ветрозашиты: экран и зеленые насаждения

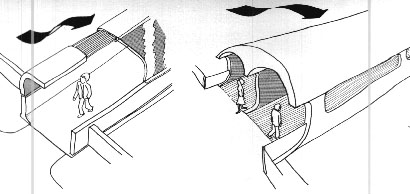

4.5. Закрытые ветрозащитные переходы

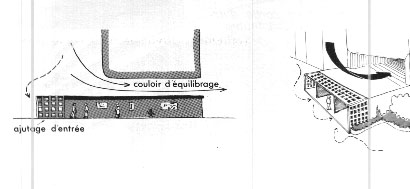

4.6. Организация ветрозащитного входа в высотное здание




4.7. Эффективность использования ветрозащитных экранов



Схема экрана Количество экранов Высота экрана, h(м) Длина, экрана L(м) Просветность конструкции экрана, Ф Расстояние между экранами Площадь тени за экраном (м2)
1 5 120 0,20   S1,2 : 6767 S2 : 3640 S3 : 2214 S2+ S3 : 5854
2 5 60 0,20 8h S1,2 : 5113 S2 : 5293 S3 : 1792 S2+ S3 : 7868
2 5 120 0,50 1h S1,2 : 10188 S2 : 4728 S3 : 3140 S2+ S3 : 7868
1 5 96* 0,20   S1,2 : 6764 S2 : 3113 S3 : 1980 S2+ S3 : 5093
1 10 120 0,50   S1,2 : 13182 S2 : 4786 S3 : 94 S2+ S3 : 4880
1 10 60 0,20   S1,2 : 5093 S2 : 2472 S3 : 757 S2+ S3 : 3229
