2. По способу помола:сухого;мокрого
3. По характеру работы: с отрытым циклом; с замкнутым циклом
4. По форме мелющих тел: шаровые; стержневые ;самоизмельчения
5. По способу загрузки:механические;пневматические
6. По конструкции разгруз. и загруз. Устройства: периферийного (б);через полые цапфы (г, д); через боковую поверхность барабана
7. По конструкции привода: с центральным; с периферийным

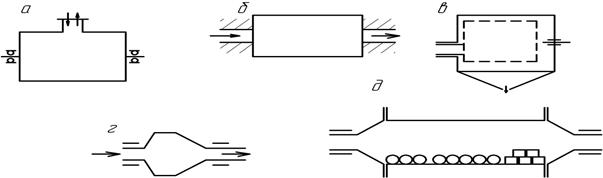

а) цилиндрическая переодического с переирийной загрузкой/выгрузкой; б) непрерывная с загрузкой и выгрузкой через цапфу; в) непр.действия с загрузкой через цапфу и выгрузкой через бок.поверхность; г) коническая непр.действия с центральной загрузкой; д) трубная мельница непр.действия.
Теория барабанных мельниц:

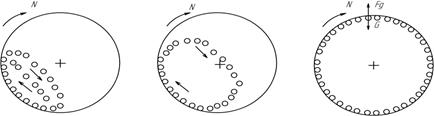

Основным технологическим параметром работы этих мельниц является скорость вращения барабана:
А) Каскадный: материал и шары скользят по поверхности барабана и друг по другу без отрыва. Измельчение – истирание.
Б) Водопадный: скорость выше, чем в А), материал поднимается на определенный угол, отрывается от поверхности барабана и падает вниз, режим рабочий.
Оптимальный подъем шаров достигает при угле, равном 54 градуса.
Частота вращения:
В) Центрифугальный: материал и шары прижаты к поверхности барабана, режим не рабочий, изменений не происходит.
72. МЕЛЬНИЦЫ САМОИЗМЕЛЬЧЕНИЯ «АЭРОФОЛ», «ГИДРОФОЛ». УСТРОЙСТВО, ПРИНЦИП ДЕЙСТВИЯ И РАЗЛИЧИЕ КОНСТРУКЦИЙ.
Применяют как для сухого, так и для мокрого помола сырьевых материалов, особенно широко в цементной промышленности.
Мельницы «Аэрофол» широко используют в цементной промышленности на сырьевом переделе в двухстадийных схемах на первой стадии совмещенной сушки и грубого помола. В агрегате с мельницей «Аэрофол» совмещается измельчение и сушка с влажностью до 10-12%.
Работа мельниц без мелющих тел основана на том, что для измельчения материала применяются куски этого же материала, т. е. происходит так называемое самодробление.
Материал в мельницу загружается в кусках размером до 450 мм и размалывается до сравнительно высокой тонины помола.

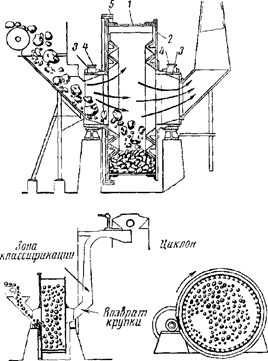

Мельница «Аэрофол» (рис. 4.6) имеет следующую конструкцию. Барабан 1 мельницы большого диаметра (5-8 м) по торцам имеет днища 2, центральная часть которых выполнена в виде цапф 3, которыми барабан опирается на подшипники 4. Барабан мельницы приводится во вращение от электродвигателя через редуктор и венцовое зубчатое колесо 5. С внутренней стороны барабан выложен броневыми плитами, при этом в боковых плитах имеются треугольные выступы, которые обеспечивают отбрасывание крупных кусков к центру, предупреждая тем самым разделение в последующем кусков по крупности. Барабан вращается с числом оборотов, составляющим 85-90% от критического, при этом материал непрерывно поднимается и обрушивается. Крупные куски материала при падении дробятся сами и измельчают меньшие по размерам.Мельница «Аэрофол»
Для ряда материалов чистое «самоизмельчение» не всегда дает желаемый эффект, вследствие того что в барабане накапливается большое количество кусков так называемого критического размера (12-25 мм), т. е. таких, которые сами не могут обеспечить эффективного размола и в то же время имеющиеся крупные куски измельчают их недостаточно интенсивно. Для предупреждения этого рекомендуется добавлять в барабан мельницы небольшое количество металлических шаров (примерно 2,5% от объема барабана).
В мельнице может измельчаться материал влажностью до 3-4,5% без понижения производительности. При применении продувки горячими газами влажность материала может доходить до 12%.
Мельницы для бесшарового измельчения эффективны в тех случаях, когда нежелательно наличие в готовом продукте металлических частиц, появляющихся вследствие износа шаров.

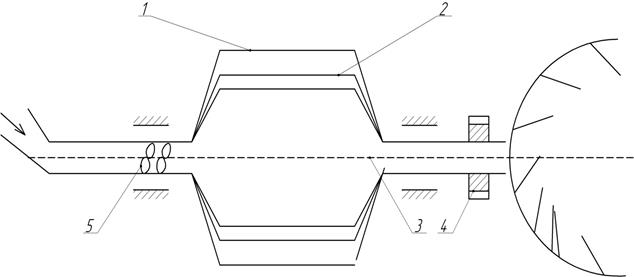

«Гидрофол» Производительность – 800т/ч
Мельницы «Гидрофол» предназначена для мокрого измельчения материала и работает в замкнутом цикле с классифицирующими аппаратами.
1 - корпус барабана
2 – пифтеры
3 – перфорированная перегородка
4 – приводное зубчатое колесо
5 – труба – шнек (для равномерной разгрузки)
Материал поднимается на определенную высоту, падает и измельчается в нижней части мельницы от удара. По ходу движения материала мельница продувается воздухом, который подхватывает мелкие частицы и через решетку 3 выносит их как готовый продукт.
73. КОНСТРУКЦИИ ТРУБНЫХ МЕЛЬНИЦ. ОСНОВЫ РАСЧЕТА ТРУБНЫХ МЕЛЬНИЦ.
