Физическая передающая среда ЛВС
Физическая среда обеспечивает перенос информации между абонентами вычислительной сети. Как уже упоминалось, физическая передающая среда ЛВС представлена тремя типами кабелей: витая пара проводов, коаксиальный кабель, оптоволоконный кабель.
Витая пара состоит из двух изолированных проводов, свитых между собой. Скручивание проводов уменьшает влияние внешних электромагнитных полей на передаваемые сигналы. Самый простой вариант витой пары — телефонный кабель. Витые пары имеют различные характеристики, определяемые размерами, изоляцией и шагом скручивания. Дешевизна этого вида передающей среды делает ее достаточно популярной для ЛВС.
Основной недостаток витой пары — плохая помехозащищенность и низкая скорость передачи информации — 0,25 — 1 Мбит/с. Технологические усовершенствования позволяют повысить скорость передачи и помехозащищенность (экранированная витая пара), но при этом возрастает стоимость этого типа передающей среды.

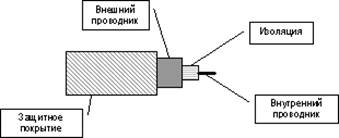

Рис. 1. Структура коаксиального кабеля
Коаксиальный кабель по сравнению с витой парой обладает более высокой механической прочностью, помехозащищенностью и обеспечивает скорость передачи информации до 10-50 Мбит/с. Для промышленного использования выпускаются два типа коаксиальных кабелей: толстый и тонкий. Толстый кабель более прочен и передает сигналы нужной амплитуды на большее расстояние, чем тонкий. В то же время тонкий кабель значительно дешевле. Коаксиальный кабель так же, как и витая пара, является одним из популярных типов передающей среды для ЛВС.
Оптоволоконный кабель — идеальная передающая среда. Он не подвержен действию электромагнитных полей и сам практически не имеет излучения. Последнее свойство позволяет использовать его в сетях, требующих повышенной секретности информации.
Рис. 2. Структура оптоволоконного кабеля
Скорость передачи информации по оптоволоконному кабелю более 50 Мбит/с. По сравнению с предыдущими типами передающей среды он более дорог, менее технологичен в эксплуатации.
Типовые топологии ЛВС
Топология ЛВС — это усредненная геометрическая схема соединений узлов сети.
Типичными топологии локальных вычислительных сетей являются: кольцевая, шинная, звездообразная.
Иногда для упрощения используют термины — кольцо, шина и звезда. Любую компьютерную сеть можно рассматривать как совокупность узлов.
Узел — любое устройство, непосредственно подключенное к передающей среде сети.
Топология усредняет схему соединений узлов сети. Так, и эллипс, и замкнутая кривая, и замкнутая ломаная линия относятся к кольцевой топологии, а незамкнутая ломаная линия — к шинной.
Кольцевая топология предусматривает соединение узлов сети замкнутой кривой — кабелем передающей среды. Выход одного узла сети соединяется со входом другого. Информация по кольцу передается от узла к узлу. Каждый промежуточный узел между передатчиком и приемником ретранслирует посланное сообщение. Принимающий узел распознает и получает только адресованные ему сообщения.
Рис. 3. Кольцевая топология
Кольцевая топология является идеальной для сетей, занимающих сравнительно небольшое пространство. В ней отсутствует центральный узел, что повышает надежность сети. Ретрансляция информации позволяет использовать в качестве передающей среды любые типы кабелей.
Последовательная дисциплина обслуживания узлов такой сети снижает ее быстродействие, а выход из строя одного из узлов нарушает целостность кольца и требует принятия специальных мер для сохранения тракта передачи информации.
Шинная топология — одна из наиболее простых. Она связана с использованием в качестве передающей среды коаксиального кабеля. Данные от передающего узла сети распространяются по шине в обе стороны. Промежуточные узлы не транслируют поступающих сообщений. Информация поступает на все узлы, но принимает сообщение только тот, которому оно адресовано. Дисциплина обслуживания параллельная.
Это обеспечивает высокое быстродействие ЛВС с шинной топологией. Сеть легко наращивать и конфигурировать, а также адаптировать к различным системам. Сеть шинной топологии устойчива к возможным неисправностям отдельных узлов.
Сети шинной топологии наиболее распространены в настоящее время. Следует отметить, что они имеют малую протяженность и не позволяют использовать различные типы кабеля в пределах одной сети.

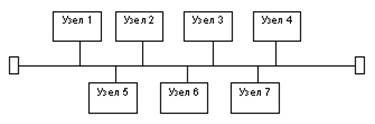

Рис. 4. Шинная топология
Звездообразная топология базируется на концепции центрального узла, к которому подключаются периферийные узлы. Каждый периферийный узел имеет свою отдельную линию связи с центральным узлом. Вся информация передается через центральный узел, который ретранслирует, переключает и маршрутизирует информационные потоки в сети.

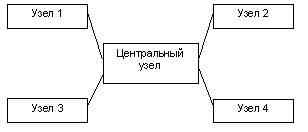

Рис. 5. Звездообразная топология
Звездообразная топология значительно упрощает взаимодействие узлов ЛВС друг с другом, позволяет использовать более простые сетевые адаптеры. В то же время работоспособность ЛВС со звездообразной топологией целиком зависит от центрального узла.
Объединение ЛВС
Причины объединения ЛВС
Созданная на определенном этапе развития системы ЛВС с течением времени перестает удовлетворять потребности всех пользователей, и тогда встает проблема расширения ее функциональных возможностей. Может возникнуть необходимость объединения внутри фирмы различных ЛВС, появившихся в различных ее отделах и филиалах в разное время, хотя бы для организации обмена данными с другими системами. Проблема расширения конфигурации сети может быть решена как в пределах ограниченного пространства, так и с выходом во внешнюю среду.
В самом простом варианте объединение ЛВС необходимо для расширения сети в целом, но технические возможности существующей сети исчерпаны, новых абонентов подключить к ней нельзя. Можно только создать еще одну ЛВС и объединить ее с уже существующей, воспользовавшись одним из ниже перечисленных способов.
Способы объединения ЛВС
Мост. Самый простой вариант объединения ЛВС — объединение одинаковых сетей в пределах ограниченного пространства. Физическая передающая среда накладывает ограничения на длину сетевого кабеля. В пределах допустимой длины строится отрезок сети — сетевой сегмент. Для объединения сетевых сегментов используются мосты.
Мост — устройство, соединяющее две сети, использующие одинаковые методы передачи данных.
Сети, которые объединяет мост, должны иметь одинаковые сетевые уровни модели взаимодействия открытых систем, нижние уровни могут иметь некоторые отличия.
Для сети персональных компьютеров мост — отдельная ЭВМ со специальным программным обеспечением и дополнительной аппаратурой. Мост может соединять сети разных топологий, но работающие под управлением однотипных сетевых операционных систем.
Маршрутизатор (роутер). Сеть сложной конфигурации, представляющая собой соединение нескольких сетей, нуждается в специальном устройстве. Задача этого устройства — отправить сообщение адресату в нужную сеть. Называется такое устройство маршрутизатором.
Маршрутизатор, или роутер, — устройство, соединяющее сети разного типа, но использующее одну операционную систему.
Маршрутизатор выполняет свои функции на сетевом уровне, поэтому он зависит от протоколов обмена данными, но не зависит от типа сети. С помощью двух адресов — адреса сети и адреса узла маршрутизатор однозначно выбирает определенную станцию сети.
Маршрутизатор также может выбрать наилучший путь для передачи сообщения абоненту сети, фильтрует информацию, проходящую через него, направляя в одну из сетей только ту информацию, которая ей адресована.
Кроме того, маршрутизатор обеспечивает балансировку нагрузки в сети, перенаправляя потоки сообщений по свободным каналам связи.
Шлюз. Для объединения ЛВС совершенно различных типов, работающих по существенно отличающимся друг от друга протоколам, предусмотрены специальные устройства — шлюзы.
Шлюз — устройство, позволяющее организовать обмен данными между двумя сетями, использующими различные протоколы взаимодействия.
Шлюз осуществляет свои функции на уровнях выше сетевого. Он не зависит от используемой передающей среды, но зависит от используемых протоколов обмена данными. Обычно шлюз выполняет преобразование между двумя протоколами.
С помощью шлюзов можно подключить локальную вычислительную сеть к главному компьютеру, а также локальную сеть подключить к глобальной.
