Ферритовые сердечники трансформаторов

Дата: 2025-05-25; Просмотры: 2

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

Ферритовые сердечники для трансформаторов изготавливаются из магнитно-мягких ферритов и представляют собой Ш-образные или кольцевые магнитопроводы (рис. 5, 6).

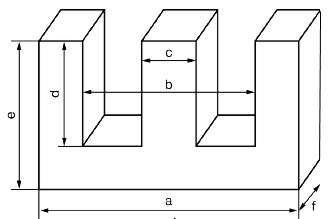

Рис. 5. Ш-образный ферритовый сердечник трансформатора.

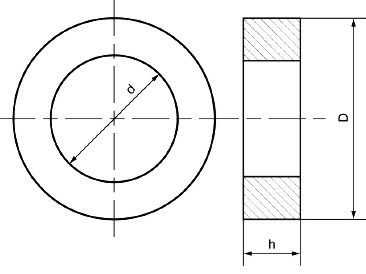

Рис. 6. Кольцевай, или тороидальный ферритовый сердечник трансформатора.

Размеры Ш-образных сердечников из феррита приведены в табл. Т4, а кольцевых - в табл. Т5. Следует учесть, что ферритовый Ш-образный сердечник трансформатора составляется из двух одинаковых частей (магнитопроводов). Обозначение типоразмера Ш-образного сердечника имеет вид Шс×f, а кольцевого - KD×d×h (размеры в миллиметрах).

Таблица T4. Номинальные размеры Ш-образных сердечников из феррита.

Таблица T5. Номинальные размеры кольцевых сердечников из низкочастотных (марганцево-цинковых) ферритов.

Примечания:

• Сердечники из феррита марки 700НМ изготавливаются с наружным диаметром 5-20 мм.
• Сердечники, отмеченные звездочкой (*), производятся также из феррита марки 10000НМ.
• Сердечники, отмеченные двумя звездочками (**), из феррита марок 1000НМ, 1500НМ, 2000НМ, 3000НМ, 4000НМ, 6000НМ, 10000НМ не изготавливаются.

Зная необходимое напряжение на вторичной обмотке (U2) и максимальный ток нагрузки (Iн), трансформатор рассчитывают в такой последовательности...

Зная необходимое напряжение на вторичной обмотке (U₂) и максимальный ток нагрузки (I_н), трансформатор рассчитывают в такой последовательности.1. Определяют значение тока, текущего через вторичную обмотку трансформатора:

I₂ = 1,5 I_н,

где: I₂ - ток через обмотку II трансформатора, А;I_н - максимальный ток нагрузки, А.

2. Определяют мощность, потребляемую выпрямителем от вторичной обмотки трансформатора:

P₂ = U₂ I₂,

где: P₂ - максимальная мощность, потребляемая от вторичной обмотки, Вт;U₂ - напряжение на вторичной обмотке, В;I₂ - максимальный ток через вторичную обмотку трансформатора, А.

3. Подсчитывают мощность трансформатора:

P_тр = 1,25 P₂,

где: P_тр - мощность трансформатора, Вт; P₂ - максимальная мощность, потребляемая от вторичной обмотки трансформатора, Вт.Если трансформатор должен иметь несколько вторичных обмоток, то сначала подсчитывают их суммарную мощность, а затем мощность самого трансформатора.

4. Определяют значение тока, текущего в первичной обмотке:

I₁ = P_тр / U₁,

где: I₁ - ток через обмотку I, А; Р_тр - подсчитанная мощность трансформатора, Вт; U₁ - напряжение на первичной обмотке трансформатора (сетевое напряжение).

5. Рассчитывают необходимую площадь сечения сердечника магнитопровода:

S = 1,3 P_тр,

где: S - сечение сердечника магнитопровода, см2;Р_тр - мощность трансформатора, Вт.

6. Определяют число витков первичной (сетевой) обмотки:

w₁ = 50 U₁ / S,

где: w₁ - число витков обмотки;U₁ - напряжение на первичной обмотке, В;S - сечение сердечника магнитопровода, см2.

7. Подсчитывают число витков вторичной обмотки:

w₂ = 55 U₂ / S,

где: w₂ - число витков вторичной обмотки;U₂ - напряжение на вторичной обмотке, В;S-сечение сердечника магнитопровода, см2.

8. Определяют диаметры проводов обмоток трансформатора:

d = 0,02 I,

где: d-диаметр провода, мм; I-ток через обмотку, мА.

Диаметр провода обмотки можно также определить по табл. 2.

После этого можно приступить к подбору подходящего трансформаторного железа и провода, изготовлению каркаса и, наконец, выполнению обмоток. Но Ш-образные трансформаторные пластины имеют неодинаковую площадь окна, поэтому нужно проверить, подойдут ли выбранные пластины для трансформатора, т. е. разместится ли провод на каркасе трансформатора. Для этого достаточно подсчитанную ранее мощность трансформатора умножить на 50 - получится необходимая площадь окна, выраженная в мм². Если в подобранных пластинах она больше или равна вычисленной, железо можно использовать для трансформатора. При выборе сердечника магнитопровода нужно также учитывать и то обстоятельство, что отношение ширины сердечника к толщине набора (отношение сторон сердечника) должно быть в пределах 1...2. В качестве трансформаторов питания радиолюбители часто используют унифицированные выходные трансформаторы кадровой развертки телевизоров (трансформаторы ТВК). Промышленность выпускает несколько видов таких трансформаторов, и каждый из них при работе с выпрямителем, выполненным по мостовой схеме, позволяет получить на нагрузке вполне определенные напряжения в зависимости от потребляемого ею тока. Эти параметры сведены в табл. 3, которая поможет в выборе трансформатора ТВК для того или иного блока питания.
