Теплотехнический расчет чердачного перекрытия: г. Медногорск, ул. Тульская, д. 27

Дата: 2025-05-25; Просмотры: 3

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

1. Введение:

Расчет произведен в соответствии с требованиями следующих нормативных документов:

СП 50.13330.2012 Тепловая защита зданий.

СП 131.13330.2012 Строительная климатология.

СП 23-101-2004 Проектирование тепловой защиты зданий

2. Исходные данные:

Район строительства: Медногорск

Относительная влажность воздуха: φ_в=55%

Тип здания или помещения: Жилые

Вид ограждающей конструкции: чердачное деревянное перекрытие

Расчетная средняя температура внутреннего воздуха здания: t_в=21°C

3. Расчет:

Согласно таблицы 1 СП 50.13330.2012 при температуре внутреннего воздуха здания t_int=21°C и относительной влажности воздуха φ_int=55% влажностный режим помещения устанавливается, как нормальный.

Определим базовое значение требуемого сопротивления теплопередаче R_o,тр исходя из нормативных требований к приведенному сопротивлению теплопередаче (п. 5.2) СП 50.13330.2012) согласно формуле:

R_oтр=a·ГСОП+b

где а и b- коэффициенты, значения которых следует приниматься по данным таблицы 3 СП 50.13330.2012 для соответствующих групп зданий.

Так для ограждающей конструкции вида – чердачные перекрытия и типа здания -жилые а = 0,00045; b = 1,9

Определим градусо-сутки отопительного периода ГСОП, по формуле (5.2) СП 50.13330.2012

ГСОП=(t_в-t_от)z_от

где t_в-расчетная средняя температура внутреннего воздуха здания,°C

t_в=21°C

t_от-средняя температура наружного воздуха,°C принимаемые по таблице 1 СП131.13330.2012 для периода со средней суточной температурой наружного воздуха не более 8 °С для типа здания - жилые

t_ов= - 6,9 °С

z_от-продолжительность, сут, отопительного периода принимаемые по таблице 1 СП131.13330.2012 для периода со средней суточной температурой наружного воздуха не более 8 °С для типа здания - жилые

z_от=204 сут.

Тогда

ГСОП=(21-(-6,9))204=5691,6 °С·сут

По формуле в таблице 3 СП 50.13330.2012 определяем базовое значение требуемого сопротивления теплопередачи R_oтр (м²·°С/Вт).

R_o,норм=0,00045·5691,6+1,9=4,461м²°С/Вт

Поскольку населенный пункт Медногорск относится к зоне влажности - сухой, при этом влажностный режим помещения - нормальный, то в соответствии с таблицей 2 СП50.13330.2012 теплотехнические характеристики материалов ограждающих конструкций будут приняты, как для условий эксплуатации A.

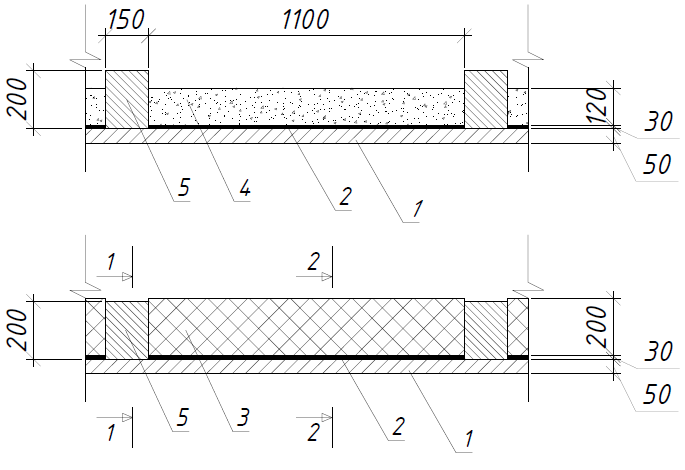

Схема устройства исходной и проектируемой ограждающей конструкции показана на рисунке:

1. Древесина (СП 50.13330.2012) толщина δ1=0,05м, коэффициент теплопроводности λ1=0,14Вт/(м°С)

2. Глина, толщина δ2=0,03 м, коэффициент теплопроводности λ2=0,8Вт/(м°С)

3. Минераловатная плита (ГОСТ 9573-2012), толщина δ2=0,20 м, коэффициент теплопроводности λ2=0,04 Вт/(м°С)

5. Древесина (СП 50.13330.2012) толщина δ1=0,2м, коэффициент теплопроводности λ1=0,14Вт/(м°С)

* - конструктивные слои 4 исходной конструкции подлежат демонтажу по причине морального (зола+песок) износа.

Расчёт сопротивлений теплопередач проверяем по 2-м сечениям, если минимальное из сопротивлений меньше нормативного, то за основу принимаем приведённое сопротивление теплопередач, рассчитываемое по формуле: R_прив =

где: F_п – площадь расчётного участка, м²;

R_п – сопротивление теплопередач расчётного участка, м²°С/Вт.

Условное сопротивление теплопередаче R_0усл, (м²°С/Вт) определим по формуле E.6 СП 50.13330.2012:

R_0усл = 1/α_int+δ_n/λ_n+1/α_ext

где α_int - коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/(м2°С), принимаемый по таблице 4 СП 50.13330.2012

α_int = 8,7 Вт/(м²°С)

α_ext - коэффициент теплоотдачи наружной поверхности ограждающей конструкций для условий холодного периода, принимаемый по таблице 6 СП 50.13330.2012

α_ext=12 Вт/(м²°С) - согласно п.3 таблицы 6 СП 50.13330.2012 для плит перекрытия.

R_0усл.1 =1/8,7+0,05/0,14+0,03/0,8+0,2/0,04+1/12

R_0усл = 5,593м²°С/Вт

R_0усл.2 =1/8,7+0,05/0,14+0,2/0,14+1/12

R_0усл = 1,984 м²°С/Вт

Минимальное из сопротивлений меньше нормативного, определим приведённое сопротивление теплопередачи:

R_прив = =5,201 м²°С/Вт

Вывод: величина приведённого сопротивления теплопередаче R_0пр больше требуемого R_0норм (4,461 < 5,201) следовательно представленная ограждающая конструкция соответствует требованиям по теплопередаче.

Перечень использованной документации

1. ГОСТ 31937-2011 «Здания и сооружения. Правила обследования и мониторинга технического состояния».

2. ВСН 48-86(р) (Госгражданстрой) «Правила безопасности при проведении обследований жилых зданий для проектирования капитального ремонта».

3. ВСН 57-88(р) «Положение по техническому обследованию жилых зданий».

4. ВСН 58-88(р) «Положение об организации и проведении реконструкции, ремонта и технического обслуживания зданий, объектов коммунального и социально-культурного назначения».

5. ВСН 53-86(р) «Правила оценки физического износа жилых зданий».

6. СП 54.13330.2016 «Здания жилые многоквартирные. Актуализированная редакция СНиП 31-01-2003».

7. СП 372.1325800.2018 «Здания жилые многоквартирные. Правила эксплуатации».

8. СП 131.13330.2012 «Строительная климатология. Актуализированная редакция СНиП 23-01-99* (с Изменениями N 1, 2)».

9. МДС 13-20.2004 «Комплексная методика по обследованию и энергоаудиту реконструируемых зданий. Пособие по проектированию».
