Упражнение 3. Построение графика функции.
Задача. Построить график функции y = sin x. Значение аргумента х выбрать в пределах от –6 до 6 с шагом 0,5.
Построим таблицу следующего вида.
| A | B | |
| 1 | х | sin x |
| 2 | -6,0 | =sin(A2) |
| 3 | -5,5 | |
| … | ||
| 25 | 6,0 |
1. Ряд чисел -6,…,6 постройте как арифметическую прогрессию с шагом 0,5.
2. В ячейку В2 введите формулу: =sin(A2).
3. Подведите курсор к маркеру автозаполнения ячейки и дважды щелкните по нему.
4. Постройте диаграмму на основе диапазона В2:В25.
5. Выберите диапазон А2:А25 в качестве подписей оси Х. Тип диаграммы – график.
Методические рекомендации по СРСП №7
Тема СРСП: Построение диаграмм в Microsoft Excel
Количество часов: 3 ч.

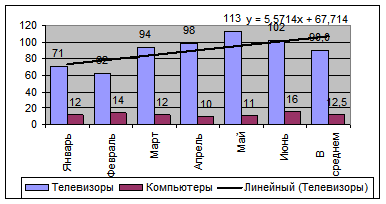

Задание 1. Постройте диаграмму по данным таблицы и добавьте линию тренда (тип «линейная») к ряду «Телевизоры».
| Продажа товаров в 1 полугодии 2004 г. | ||||||||
| Товар/Месяц | Январь | Февраль | Март | Апрель | Май | Июнь | Всего | В среднем |
| Телевизоры | 71 | 62 | 94 | 98 | 113 | 102 | 540 | 90,0 |
| Компьютеры | 12 | 14 | 12 | 10 | 11 | 16 | 75 | 12,5 |

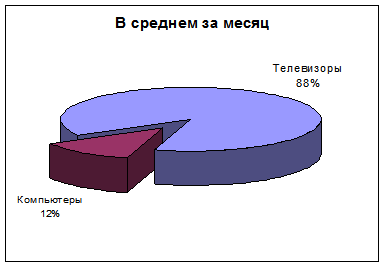

Задание 2. Составьте круговую диаграмму по ряду «В среднем».

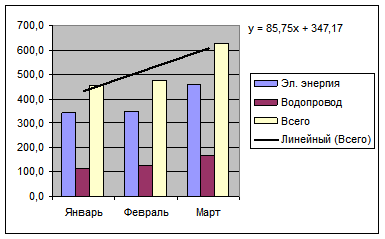

Задание 3. Постройте диаграмму по данным таблицы и добавьте линию тренда (тип «линейная») к ряду «Всего».
| Услуга/Месяц | Январь | Февраль | Март | Всего за квартал |
| Эл. Энергия | 340,0 | 350,0 | 460,0 | 1150,0 |
| Водопровод | 115,0 | 124,5 | 166,5 | 406,0 |
| Всего | 455,0 | 474,5 | 626,5 | 1556,0 |

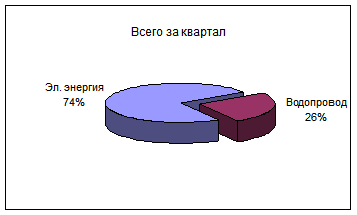

Задание 4. Составьте круговую диаграмму по ряду «Всего за квартал» (к табл. из Задания 3)
Задание 5. Постройте графики функций.
При построении графиков функций сперва надо подготовить диапазон данных – область определения функции. Если задан шаг, то диапазон данных образует арифметическую прогрессию. Чем меньше шаг, тем более гладким будет график функции.
1.
на отрезке [-5;5] с шагом 0,2, где a и c - числа, помещенные в некоторых ячейках. Посмотрите, как меняется график функции при а = 0, а > 0, a < 0.
2. y = cos2πх на отрезке [0;1] с шагом 0,05.
