Система разработки газонефтяной залежи с использованием напора пластовых вод при неподвижном ГНК.
Система предусматривает обеспечение отбора нефти из залежи только за счет внедрения пластовых вод при неизменном объеме газовой шапки. Стабилизация ГНК в начальном его положении обеспечивается регулированием давления в газовой шапке путем отбора из нее через специальные скважины строго обоснованных объемов газа для выравнивания пластового давления в газовой и нефтяной частях залежи. При такой системе разработки интервал перфорации в скважинах расположен ближе к ГНК по сравнению с его положением при совместном использовании напора вод и газа. При выборе интервала перфорации учитывают возможность образования конусов газа и воды и необходимость продления периода безводной эксплуатации скважин в условиях подъема ВНК. Применяется на Анасгасиевско-Тронцкого месторождения в Краснодарском крае, бобриконского горизонта Коробковского месторождения в Волгоградской области.
111. Системы разработки с применением заводнения нефтяных пластов в разных геологических условиях.
Метод традиционного (обычного) заводнения достаточно эффективен и обычно применяется для разработки залежей с относительной вязкостью пластовой нефти менее 30-40мПа*с, при проницаемости пластов более (40-50)10-3мкм2.
В последние годы в связи с вводом в разработку многих менее продуктивных залежей заводнение проектируют для залежей с проницаемостью (5-30) 10-3мкм2 и для залежей с относительной вязкостью нефти до 50-60 мПа*с. При этом предусматриваются дополнительные технологические мероприятия.
Применение заводнения для разработки нефтяных и газонефтяных залежей с различными характеристиками привело к необходимости создания разновидностей метода, каждый из которых наиболее целесообразен в определенных геологических условиях.
Внедрение метода заводнения началось с применения закон турного заводнения, при котором вода нагнетается в скважины, расположенные в водоносной части пласта, на некотором расстоянии от внешнего контура нефтеносности. Применяется для разработки нефтяных и газовых объектов. Высокоэффективен при небольшой ширине залежи (до 4-5 км), при малой относительной вязкости нефти (до 5), высокой проницаемостью коллектора (0.4-0.5 мкм2), сравнительно однородном строении продуктового пласта, хорошей сообщаемостью залежи с законтурной областью. Применяется на залежах пластового и массивного типа, в том числе икарбонатах. Оно не обеспечивает нужной степени воздействия на залежи с большой площадью нефтеносности и на залежи с существенно неоднородным строением пластов.
Следующим шагом в развитии метода заводнения был переход на ряде залежей к приконтурному заводнению, когда вода нагнетается в скважины, расположенные в периферийной приконтурной зоне залежи. Приближение таким образом искусственного контура питания к зоне отбора повышало возможности метода заводнения. Применяется на залежах с той же характеристикой, что и для законтурного типа но при плохой гидродинамической связи залежи с контурной зоной, характерной для карбонатных коллекторов.
В начале 50-х годов на Ромашкинском месторождении была применена новая система разработки с внутриконтурным заводне нием, с разрезанием многопластового объекта (пласты горизонта Д1) рядами нагнетательных скважин на площади. Это положило начало развитию разновидностей внутриконтурного заводнения, при котором вода нагнетается в пласт через скважины, располагаемые непосредственно на площади нефтяной залежи. Был разработан целый арсенал различных видов внутриконтурного заводнения. Применяется в залежах как и для законтурного типа, но с большей площадью нефтеносности, а на залежах разных размеров при практически повсеместном залегании плата-коллектора, но при ухудшении условий фильтрации у ВНК.
113. Геологическое обоснование различных выделения эксплуатационных объектов.
Экспл. объектом, или объктом разработки, называют 1 или несколько продуктивных пластов месторождения, которые выделяют исходя из геолого-технических условий и экономических соображений для совместной разработки одной серией скважин.
Обоснование выделения экспл. объектов обычно проводят в 2 этапа:
1) рассмотрение геолого-физических особенностей, как благоприятствующие, так и препятствующие объединению пластов для совместной разработки.
2) Учет технологических и экономических факторов.
Геологические факторы при выделении многопластовых объектов разработки:
1) объединяемые пласты должны принадлежать единому пласту нефтеносности, что предопределяет расположение их на близких глубинах, небольших различных Рпл, t и т.д.
2) природные режимы пластов должны быть одинаковы
3) пласты должны быть идентичны по литологии и характеру коллектора.
4) Пласты должны мало различаться по проницаемости и неоднородности.
5) Между экспл. объектами должны быть надежные разделы непроницаемых пород.
6) Вязкость нефти должна быть приблизительно одинакова
7) Нефть должна иметь одинаковые товарные качества (во избежание смеси нефтей, требующих разной технологии промысловой подготовки и переработки)
8) оценка динамики газовых разработок для каждого из вариантов объединения.
9) Оценка общего количества скв, отбираемой нефти и воды.

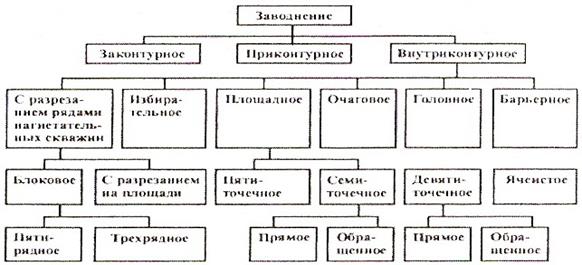

115. Выбор вида заводнения и его геологическое обоснование.
Выбор вида заводнения определяется типом залежи, размерами залежи и ее водонефтяной зоны, вязкостью пластовой нефти, типом породы-коллектор и ее проницаемостью, ст. неоднородности пластов и др.
1) законтурное заводнение.
Нагнетательные скв располагаются в законтурной части продуктивного пласта по всему периметру. Метод применим для нефтяных и газонефтяных объектов, высокоэффективен при небольшой ширине залежей (до 4-5 м), при малой вязкости (до 5), высокой проницаемости (0,4- 0,5 мкм2 и больше), сравнительно однородном строении продуктивного пласта, хорошей сообщаемости залежей с законтурной областью. Нефтеизвлечение может достигать до 60-65%.
2) Приконтурное
Нагнетательные скв располагаются вблизи внешнего контура нефтеносности в пределах водонефтяной зоны залежи. Применяется в основном при той же характеристике залежей, что и законтурное, но при плохой гидродинамической связи залежи с законтурной зоной.
3) Внутриконтурное
Нагнетание воды ведется в скважины, расположенные в пределах нефтяной зоны.
Разновидности внутриконтурного заводнения.
а) при разрезании залежи рядами нагнетательных скв. закачка воды через скв, расположенные рядами.
б) заводнение с разрезанием экспл. объекта. Разрезающие ряды располагаются таким образом, чтобы выделить площади самостоятельной разработки, различающиеся по геолого-промысловой хар-ке (различной нефтеводонасыщенностью, продуктивностью)
в) блоковое заводнение. Нефтяную залежь разрезают рядами нагнетательных скв на полосы (блоки), размещают ряды добыв. скв. в таком же направлении.
г) площадное заводнение
В условиях общей равномерной сетки скважин нагнет. и добыв. скв чередуются в строгой закономерности.
д) избирательное заводнение
Выбираются местоположения нагнетательных скв после разбуривания экспл. объектов по равномерной сетке.
е) головное ( в повышенные зоны залежей)
ж) барьерное
кольцевой ряд нагнет. скв. в пределах газонефтяной зоны с целью изоляции газовой части залежи от нефтяной.
116. Геолого-промысловое обоснование градиента давления в экспл. объекте.
Темпы разработки нефтяного экспл. объекта зависят от градиента давления в пластах
Δр = Δр / L , где Δр= Рпл.н - Рзаб.д - перепад давления между контуром питания и зоной отбора, L – расстояние между контуром питания и зоной отбора, Рпл.н – давление на контуре, Рзаб.д- забойное на добывающих скв.
Увеличение градиента давления достигается как уменьшением L, повышением давления на линии нагнетания или снижением давления на забое добывающих скважин.
Пластовое давления на линии нагнетания должно быть на 10-20 % выше начального, при площадном заводнении может быть и более высоким.
117. Геолого-промысловые условия, определяющие взаимное размещение нагнетательных и добывающих скв.
Под сеткой скв понимают сеть, на которой размещаются добыв. и нагнет. скв.
По характеру размещения:
1) равномерные
для залежей с низкой проницаемостью, повышенной вязкостью, а также для обширных зон нефтяных залежей. Целесообразны для малопродуктивных залежей.
2) равномерно-переменные (для пластовых залежей с высокой продуктивностью и однородным строением на природных режимах вытеснения нефти или в сочетании с теми видами заводнения, при которых нагнетательные скв располагаются рядами)
118 .Геологическое обоснование выбора формы и плотности сеток скважин.
Под сеткой скв понимают сеть, на которой размещаются добыв. и нагнет. скв.
По форме сетки скважин подразделяются:
1) треугольные
Применяют при равномерном размещении скважин рядами для обеспечения более равномерного перемещения контуров нефтеносности при разработке.
2) Квадратные
Проектируют при пятиточечном, девятиточечном и избирательном наводнении.
Плотность сетки характеризуется расстоянием между скважинами и между рядами. Чем выше проницаемость пласта и чем ниже вязкость нефти, тем меньше будет плотность сетки.
На выбор плотности сетки может влиять и глубина залежи. Для глубокозалегающих пластов целесообразными могут оказаться сетки более разряженные. Однако нужно учитывать, что при разряженных сетках потери нефти в недрах возрастают, особенно по объектам с неблагоприятной геологической характеристикой.
Размеры сеток от 700х800 до 400х400 м.
