46 Микронеоднородность продуктивных пластов. Методы ее изучения.
Микронеоднородность – это показатель изменчивости свойств среды в пределах залежи УВ. Микронеоднородность по проницаемости выделяется зональная – изменение проницаемости по площади. Оказывает влияние на дебит скважины. Отображается графическими методами. Послойная – связана с наличием в разрезе прослоев разной проницаемости, характер обводнения пластов ухудшает процесс вытеснения нефти. Количественная оценка дается путем обработки керновых данных методом математического сжатия.
47. Геологические построения, отражающие макронеоднородность продуктивного горизонта

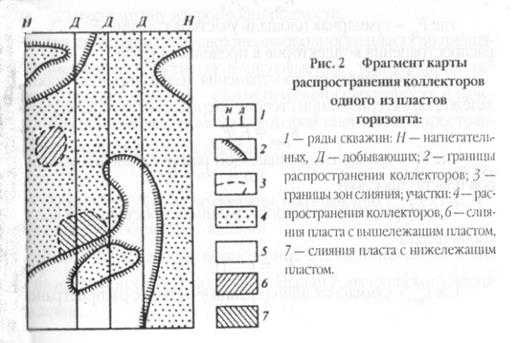

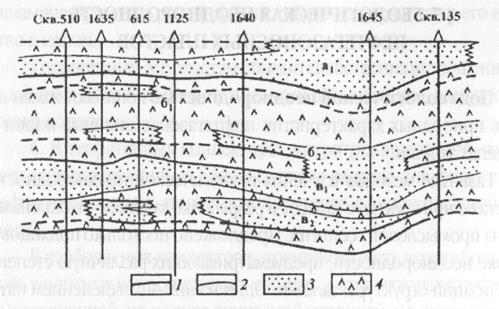

Графически макронеоднородность по вертикали (по толщине объекта) отображается с помощью профилей (рис.1) и схем детальной корреляции. По площади она отображается с помощью карт распространения коллекторов каждого пласта (рис.2), на которых показываются границы площадей распространения коллектора и неколлектора, а также участки слияния соседних пластов.
рис.1
48. Количественная оценка макронеоднородности пластов – коллекторов
Существуют следующие количественные показатели, характеризующие макронеоднородность пласта по разрезу:
· коэффициент расчлененности, показывающий среднее число пластов (прослоев) коллекторов в пределах залежи,
где n – число прослоев коллекторов в i –й скважине, N – число скважин.
Если весь эксплуатационный объект представлен одним проницаемым прослоем, то K р=1
· коэффициент песчанистости, показывающий долю объема коллектора (или толщины пласта) в общем объеме (толщине) залежи,
где h эф – эффективная толщина пласта в скважине, N – число скважин.
Если K р <2,5 , K песч >0,75 – пласт условно однородный
K р >2,5, K песч <0,75 – пласт неоднородный
По площади:
· коэффициент литологической связанности, оценивающий степень слияния коллекторов двух пластов (прослоев), K св = F св / F к
где F св – суммарная площадь участков слияния, F к – площадь распространения коллекторов в пределах залежи.
Чем больше K св тем больше участков слияния. При равномерном распределение скважин: K св = n скв / N скв, где n скв – число скважин, где устанавливается лит.связь, N скв – общее число скважин.
· коэффициент распространения коллекторов на площади залежи, характеризующий степень прерывистости их залегания, K расп = F к / F
где F к – суммарная площадь зон распространения коллекторов пласта (прослоев);
· коэффициент сложности границ распространения коллекторов пласта, K сл = L кол /П
где L кол – суммарная длина границ участков с распространением коллекторов, П – периметр залежи (длина внешнего контура нефтеносности)
49. Геолого-статистический разрез и его использование
Геолого-статистический разрез (ГСР) – кривая вероятностей появления коллектора в интервале продуктивного горизонта, построенную по данным разрезов скважин, пробуренных на изучаемой площади. Для построения используют диаграммы ГИС. Позволяет судить о степени выдержанности проницаемых прослоев по площади и разделов между ними.
3 модели пласта:
· монолитный пласт – коллектор с линзовидными прослоями непроницаемых пород.
· переслаивание выдержанных по площади проницаемых прослоев и в такой же степени выдержанных по площади непроницаемых разделов между ними. При изменении давления в одном прослое оно не изменяется в другом.
· продуктивный горизонт, сложенный преимущественно непроницаемыми породами с линзообразно залегающими разобщенными проницаемыми прослоями. Разрабатываются без перераспределения давления.
50. Карты распространения пластов коллекторов, их построение и назначение
Т.к. геологический профиль не дает представления об изменении свойств пластов по площади, для них строят специальную карту.
На карту наносят граничные значения изучаемого свойства (проницаемость, пористость и т.д), что позволяет показать их изменение по площади залежи.
Серия таких карт, построенных для всех пластов продуктивного горизонта, дает объемное представление о характере изменения свойств пластов в пределах залежи.
51. Коэффициенты, характеризующие макронеоднородность с точки зрения условий вытеснения нефти
Три коэффициента:
· K спл = F спл / F к - коэффициент сплошного распространения коллектора
· K пл = F пл / F к – коэффициент полулинз
· K л = F л / F к – коэффициент линз
F – суммарная площадь зон распространения коллекторов, F спл – площадь зон сплошного распространения, т.е. зон, получающих воздействие вытесняющего агента не менее чем с двух сторон, F пл – площадь полулинз, т.е. зон, получающих одностороннее воздействие, F л – площадь линз, не испытывающих воздействия.
K спл + K пл + K л = 1.

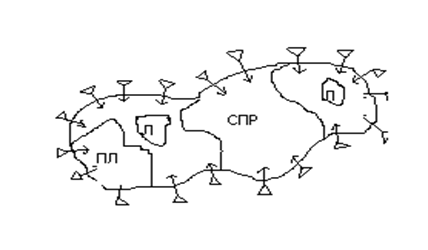

52. Участки сплошного распространения коллекторов, полулинзы, линзы
Площадь сплошного распространения коллекторов (СПР) – зоны получающие воздействие вытесняющего агента не менее чем с 2-х сторон, по встречным напрвлениям.
Площадь полулинз – зоны получившие воздействие одностороннее, вытеснение нефти одностороннее. При этом между последним рядом добывающих скважин и границей СПР остаются участки не вовлеченные в процесс разработки.
Площадь линз – участки не испытывают воздействия вообще.
53. Коэффициент охвата эксплуатационного объекта процессом вытеснения и его использование
K охв.р это отношение части эффективного объема залежи включенного в процесс дренирования под воздействием всех видов энергии, которую она располагает к общему эффективному объему залежи
K охв.р = V охв.р / V общ
Процесс дренирования – территория, которая участвует в разработке
