Устройства позиционирования курсора
МЫШЬ
Манипулятор типа «мышь» имеет вид небольшой коробки, умещающейся на ладони. Мышь связана с компьютером кабелем или устройством на инфракрасных лучах. Ее движения трансформируются в перемещения графического курсора по экрану дисплея.
ТРЕКБОЛ
Позиционировать курсор можно с помощью трекбола (Рис. 8). Его устройство напоминает устройство мыши в перевернутом виде, где шарик (1) вращается ладонью. Вращение передается на цилиндры (2), а оттуда — на диск с прорезями (3), который освещается светодиодами (4). Количество вспышек света улавливается фотодиодами (5), преобразующими их в импульсы тока, передаваемые в компьютер.
Рис. 8. Трекбол
Джойстик, как мышь и трекбол, является устройством позиционирования объекта на экране.
Может использоваться и сенсорная панель, на которой воспринимается движение пальца по поверхности. Существуют и другие устройства похожего назначения.
Звуковая карта
Звуковая карта — это устройство, которое преобразует цифровой сигнал, кодирующий звуковую информацию, в аналоговый, пригодный для воспроизведения с помощью звукоусилительной аппаратуры или наушников. Она же осуществляет и обратный процесс.

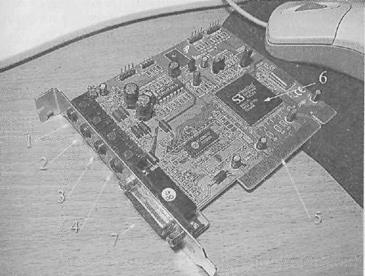

Основные компоненты звуковой карты изображены на Рис. 9.
Рис. 9. Звуковая карта
Разъемы (1), (2) служат для передачи аналогового звукового сигнала от микрофона или любого другого устройства, например магнитофона, для дальнейшего его преобразования в цифровой и передачи центральному процессору.
Прежде чем попасть на усилитель (3) или на звуковые колонки с предварительным небольшим усилением (4), информация от центрального процессора через оперативную память поступает от шины через разъем (5), обрабатывается специальным процессором (6).
Кроме того, на большинстве звуковых карт располагается порт для подключения джойстика (7).
Типы и устройство принтеров
Принтеры бывают в основном трех типов: матричные, струйные и лазерные.
МАТРИЧНЫЕ

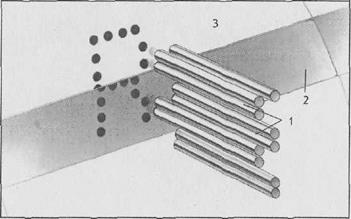

Схематичное устройство печатной головки матричного принтера приведено на Рис. 10.
Печатающая головка такого принтера состоит из вертикально расположенного ряда иголок (1), каждая из которых работает как независимый молоточек. В процессе движения головки некоторые иголки ударяют по листу через красящую ленту (2). Головка движется вдоль листа бумаги (3). Эти принтеры отличаются высокой надежностью и очень низкой стоимостью печати.
Рис. 10. Печатная головка матричного принтера
СТРУЙНЫЕ
Изображение, получаемое при печати на струйном принтере, создается за счет «бомбардировки» бумаги мельчайшими капельками четырех различных цветов: черного, бирюзового, малинового и желтого.
В современном струйном принтере чернила разбрызгиваются несколькими десятками форсунок, но общий принцип работы не изменяется.
Качество печати у современных струйных принтеров чрезвычайно высокое, приближающееся к типографскому, как в черно-белом, так и в цветном исполнении.
Скорость работы гораздо выше, чем у матричных принтеров, но уступает лазерным. Достаточно серьезным минусом остаются довольно высокая стоимость чернил и сменных головок.
ЛАЗЕРНЫЕ
По своему принципу работы лазерные принтеры напоминают ксерокс. Только в отличие от последнего, информация о странице передается не путем сканирования исходного оригинала, а формируется лазером, которым управляет компьютер. Схематичное устройство лазерного принтера приведено на Рис. 11.
Лазерный принтер, как и ксерокс, печатает всю страницу Целиком. Включением и выключением миниатюрного лазера (1) через порт ввода-вывода управляет компьютер, производя это миллионы раз в секунду. Световой луч отражается от зеркала (2) и нейтрализует положительно заряженные участки печатающего барабана (3), покрытого специальным материалом. Таким образом, нейтральные участки на барабане формируют скрытое негативное изображение.
Рис. 11. Схематичное устройство лазерного принтера
Далее на барабан напыляется мелкий положительно заряженный порошок (4), пристающий только к нейтральным областям (5). Сам по себе порошок состоит из мельчайших легкоплавких частичек краски.
Когда отрицательно заряженная бумага (6) входит в контакт с барабаном, порошок притягивается к ней и создает нужное изображение (7), которое, правда, убирается легким дуновением.
Для закрепления изображения служит печка (8), где под воздействием тепла и давления частички краски расплавляются и фиксируются на бумаге (9).
После того как печать очередной странички закончена, барабан нейтрализуется, очищается от порошка и перезаряжается для нового цикла.
Стоимость печати на лазерном принтере значительно ниже, чем на струйном, а скорость работы — самая высокая. Принтеры такого типа незаменимы при большом объеме черно-белой печати.
Дополнительные устройства ввода и вывода
СКАНЕР
Сканер является устройством для ввода в компьютер документов — текстов, чертежей, графиков, рисунков, фотографий, создания оцифрованного изображения документа и помещения его в память компьютера.
После того как лист бумаги с изображением положен на стеклянную поверхность, запускается программа сканирования, и специальная сканирующая головка освещает поверхность, получая информацию об интенсивности отраженного цвета: красного, синего и зеленого. Эта информация передается в компьютер. Сканеры различаются разрешением – минимальным размером точек, воспринимаемым светочувствительными элементами. Размер точки определяется по вертикали и по горизонтали, Разрешение, например, может быть 600 X 600 ppi (точек на дюйм). Современные сканеры имеют разрешение от 600 до 2400 ppi и выше, достигая высокого качества изображения при печати. Существуют профессиональные сканеры барабанного типа, позволяющие оцифровать изображение с высочайшим качеством. К большинству сканеров можно подсоединить специальные приставки, позволяющие сканировать слайды. Некоторые модели способны сканировать и негативные фотопленки с дальнейшим воссозданием качественного позитивного изображения. Есть и профессиональные сканеры исключительно для слайдов. Они дешевле барабанных и при этом позволяют получать печать также высокого качества.
ГРАФОПОСТРОИТЕЛЬ (плоттер)
Графопостроитель – это устройство, предназначенное для вывода из компьютера информации в виде графиков и чертежей на неподвижную или вращающуюся на барабане бумагу. В некоторых моделях пишущие узлы практически не отличаются от самого обыкновенного фломастера. Принципиально отличается от принтера тем, что чертеж делается на бумаге очень большого формата. В последнее время появились струйные принтеры, способные печатать на больших листах и способные, до определенной степени, заменить плоттеры.
ФАКС-МОДЕМ
Факс-модем – это устройство, обеспечивающее преобразование цифровых сигналов компьютера в переменный ток частоты звукового диапазона (модуляцию), а также обратное преобразование (демодуляцию). Используется для соединения компьютера с другими компьютерными системами через телефонную сеть. Как мы уже говорили, название происходит от слов МОдуляция-ДЕМодуляция. Главными показателями качества работы модема являются скорость (у современных моделей от 33 600 до 56 200 бод (бит в секунду) и надежность связи.. Модемы бывают внешние и внутренниеОшибка! Источник ссылки не найден..
И у того и у другого есть разъемы для подключения к телефонной линии и к обычному телефону, а также разъемы для подключения к шине компьютера.
СЕТЕВАЯ КАРТА
Сетевая карта — внешнее устройство, позволяющее объединить компьютеры в локальную сеть.
В настоящее время бывают двух типов: для соединения по коаксиальному кабелю (аналог телевизионного) и для соединения с помощью витой пары (аналог многожильной телефонной линии). Теоретически скорость обмена по локальной сети может составлять либо 10 Мбод, либо 100 Мбод (только для витой пары).
