Техническая характеристика погрузочных машин 1ПНБ2 и 2ПНБ2

Дата: 2025-05-21; Просмотры: 2
Оценка:
0.00 из 5.00 — оценок
Скачиваний: 0



Производительность (Техническая), М8/Мин 2 2
Исполнительный орган Нагребающие лапы Нагребающие лапы
Ширина захвата, мм 1600 1800
Величина опускания рабочей кромки нос­ка ниже подошвы гусеницы, мм 250 280
Величина подъема рабочей кромки носка
выше подошвы гусеницы, мм 370 380
Ходовая часть:
- тип Гусеничный Гусеничный
- удельное давление на грунт, МПа 0,06 0,069
Скорость передвижения машины, м/мин:
- рабочая 9,9 9,2
- маневровая 17,9 16,8
Конвейер:
- тип Скребковый одноцепной Скребковый одноцепной
- ширина желоба, мм 535 650
- высота конца стрелы над почвой выра­ботки, мм 2640 980
Суммарная мощность элек­тродвигателей, кВт 31 70
Тип насоса гидросистемы Н400Е Н400Е
Давление в гидросистеме, МПа 10—11 10—11
Основные размеры, мм:
- длина 7100 7800
- ширина 1600 1800
- высота (транспортная) 1250 1450
- масса, кг 6850 6750

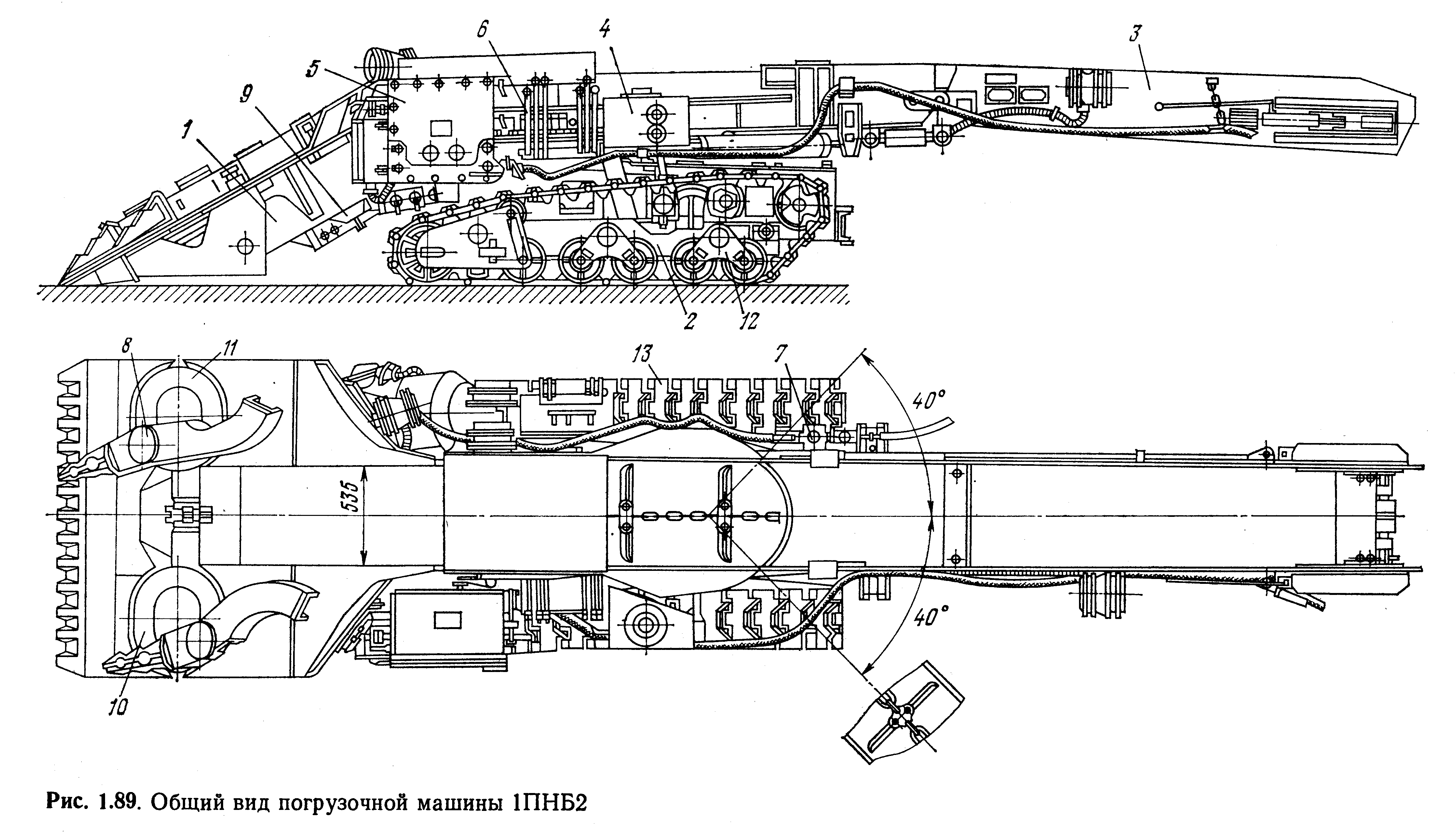

Погрузочная машина 1ПНБ2 (рис. 1) состоит из нагребающей 1 и ходовой 2 частей, скребкового конвейера 3, гидро- и электрооборудования соответственно 4 и 5, систем управления 6 и орошения 7.

Нагребающая часть состоит из рамы сварной конструкции с желобом нагребающих лап 8, промежуточного редуктора 9, редукторов 10 и 11 соответственно левой и правой лап, левого и правого крыльев, кронштейна, правого и левого бортов и ограждения.

Рама шарнирно прикрепляется к раме ходовой части погрузочной машины; к раме редукторы лап прикрепляются болтами. Нагребающая часть поднимается и опускается относительно уровня почвы выработки гидроцилиндрами. В нагребающей части смонтирована приводная звезда скребкового конвейера.

Промежуточный редуктор имеет передачу, промежуточный и выходной валы. На валу электродвигателя смонтирована фрикционная муфта для предохранения передач от перегрузок. Редуктор правой нагребающей лапы отличается от редуктора левой нагребающей лапы наличием ведущей шестерни.
