Предохранительные лебедки

Дата: 2025-05-21; Просмотры: 38

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

Для удержания очистных комбайнов, работающих с рамы конвейера или с почвы пласта при углах падения пласта 9 — 35° при выключенном приводе или в случае повреждения тягового органа, предназначена лебедка предохранительная ЗЛП.

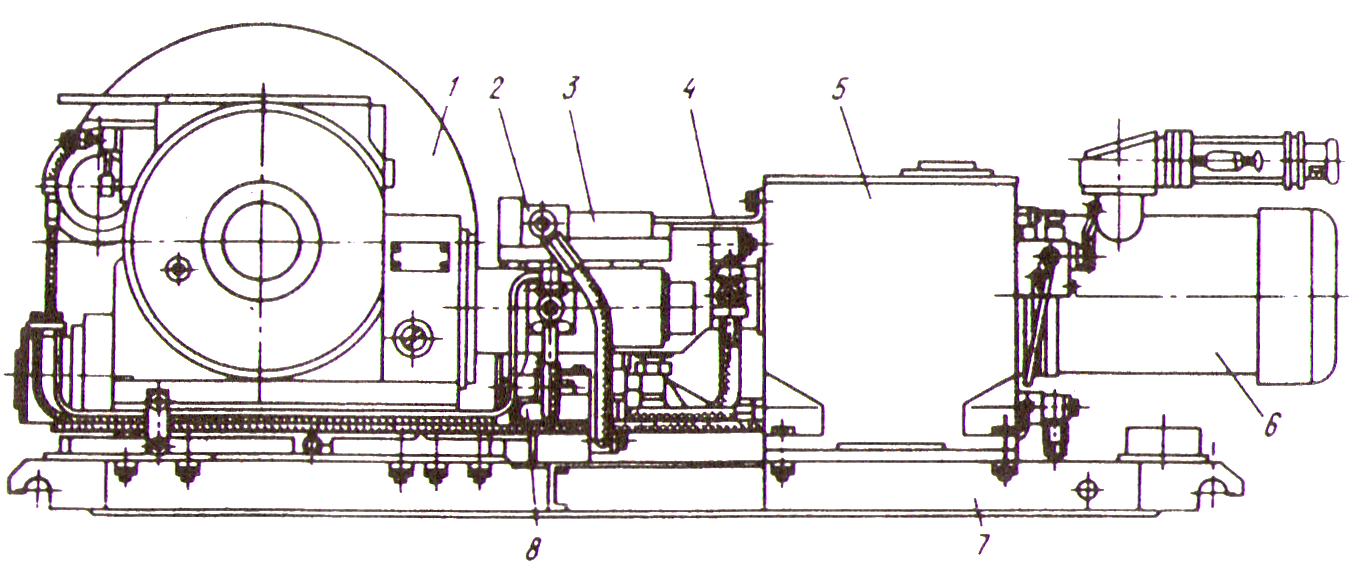

Барабан 1 лебедки (рис. 8) приводится во вращении от электродвигателя 6 через объемный гидропривод и самотормозящий червячно-цилиндрический редуктор, который обеспечивает надежность удержания комбайна.

Конструкция лебедки обеспечивает плавное бесступенчатое изменение скорости движения каната в автоматическом режиме с постоянным натяжением. Предусмотрено ручное управление лебедкой при замене каната, переноске обводного блока и перемещения лебедки своим ходом по выработке по мере подвигания лавы.

Рис. 8. Лебедка предохранительная ЗЛП

Техническая характеристика лебедки ЗЛП

Лебедки типа 1ЛГКНМ могут быть двухбарабанными и однобарабанными.

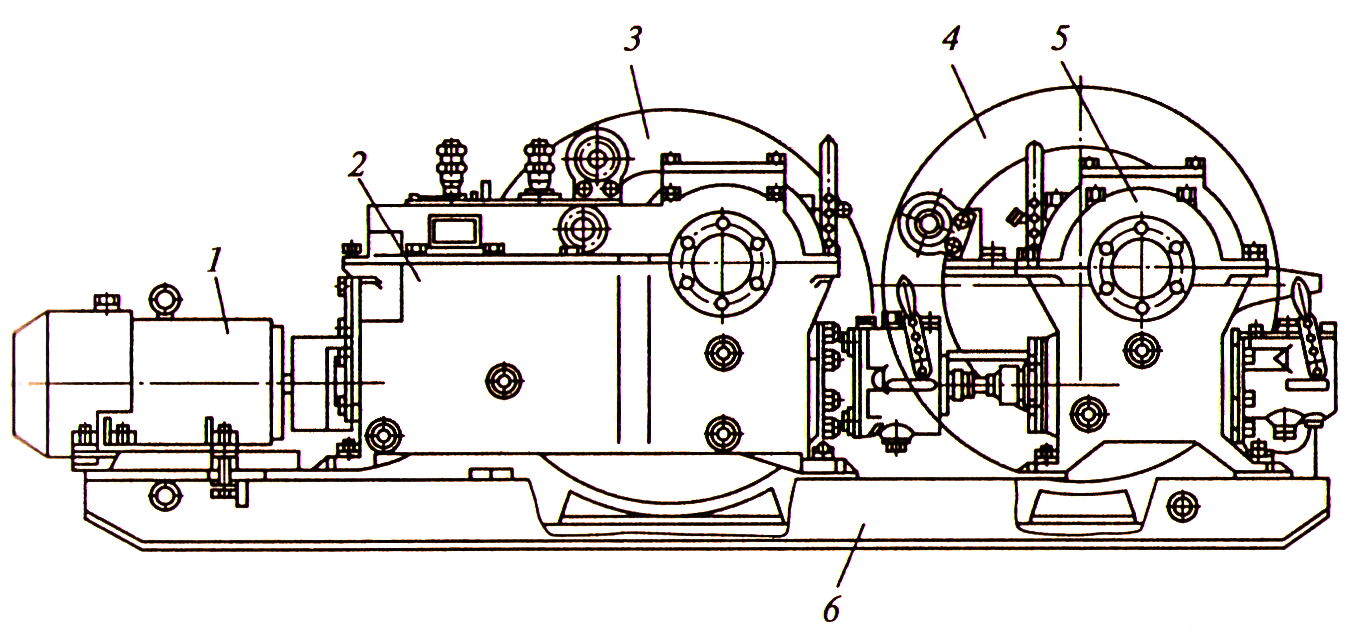

Двухбарабанные лебедки 1ЛГКНМ2Э с электроприводом и 1ЛГКНМ2П с пневмоприводом предназначены для перемещения на крутых пластах очистных комбайнов. Один из канатов рабочий — тяговый, а другой — предохранительный — для удержания комбайна от ухода вниз в случае обрыва тягового каната или отключения двигателя лебедки. Двухбарабанная лебедка (рис. 9) состоит из рабочего 3 и предохранительного барабанов 4, редукторов рабочего 2 и предохранительного 5 барабанов и одного электродвигателя 1, смонтированных на раме 6.

Рис. 9. Лебедка предохранительная 1ЛГКНМ2Э:

1 — электродвигатель; 2 — редуктор рабочего барабана; 3 — рабочий барабан;

4 — предохранительный барабан; 5 — редуктор предохранительного барабана; 6— рама

Однобарабанные лебедки 1ЛГКНМ1Э и 1ЛГКНМ1П применяются для монтажа и демонтажа щитовых агрегатов и комплексов.

Червячная пара в редукторе обеспечивает удержание груза при выключенном приводе лебедки, а наличие обгонных механизмов исключает напуск каната при опускании груза.

Синхронизация скоростей намотки канатов на рабочий и предохранительный барабан в двухбарабанных лебедках при работе комбайнов снизу вверх происходит за счет проскальзывания дисковой фрикционной муфты в редукторе предохранительного каната. При спуске комбайна синхронизация скоростей размотки канатов происходит за счет срабатывания обгонного механизма.

Техническая характеристика лебедок типа 1ЛГКНМ
