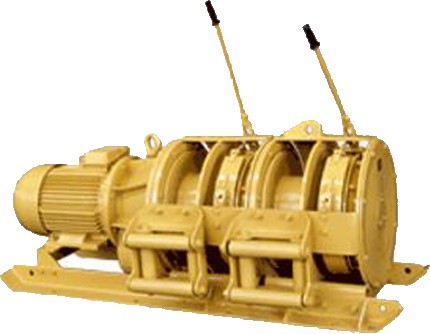

Скреперная лебедка 55лс-2сма.
Двухбарабанная с соосным расположением электродвигателя мощностью 55 КВт предназначена для доставки отдельной от массива горной массы при подземной разработке полезных ископаемых. Лебедки используются также на открытых разработках и являются средством механизации складирования сыпучих и кусковых материалов. Лебедки иногда применяются для передвижения ж/д составов и плавучих средств. Возвратно-поступательное движение скрепера осуществляется при включении и выключении рабочего и холостого барабана ручным тормозом планетарных редукторов. Для включения рабочего барабана необходимо при работающем двигателе затянуть соответствующий тормоз, при этом происходит наматывание каната на рабочий барабан, что вызывает перемещение груженого скрепера. Одновременно с холостого барабана канат сматывается. Скрепер перемещается посредством переменного включения тормоза планетарных редукторов рабочего и холостого барабанов в нужном направлении. Управление лебедки ручное. Электрооборудование лебедок, предназначенных для шахт опасных по газу и пыли, исполняется во взрывобезопасном исполнении. Скреперные лебедки канатом и скрепером не комплектуются. Основные характеристики лебедки даны в таблице.
| Номинальная мощность, квт | 55 |
| Среднее тяговое усилие на рабочем барабане, Н(кгс) | 45000 (4500) |
| Средняя скорость каната рабочего хода, м/с | 1,46 |
| Средняя скорость каната холостого хода, м/с | 2 |
| Наибольший диаметр рабочего каната, мм | 20 |
| Расчетная канатоемкость барабана, м | 100 |
| Длина, мм | 2320 |
| Ширина, мм | 995 |
| Высота, мм | 924 |
| Масса, кг | 2260 |
Правила безопасности при эксплуатации маневровых и скреперных лебедок
При работе маневровых и скреперных лебедок должны соблюдаться следующие основные правила безопасности: обязательное ограждение вращающихся деталей надежное закрепление лебедки и блоков, своевременная замена изношенных канатов, постоянное наблюдение за состоянием заземления корпуса лебедки, хорошее освещение лебедки. Канаты скреперных и маневровых лебедок должны еженедельно проверяться механиком участка. Если при осмотре окажется, что на шаге свивки число оборванных проволок достигает 25 % общего их числа, канат должен быть заменен.
При эксплуатации лебедки запрещается: направлять канат на барабан руками; использовать канат, имеющий узлы; включать лебедку при отсутствии предупредительного сигнала длительностью не менее 5 с. Пускать и останавливать лебедку следует плавно и без толчков. Смазывать вращающиеся и движущиеся части работающей лебедки можно лишь при остановленной машине.
При применении двухбарабанных маневровых лебедок при откатке бесконечным канатом одна лебедка может обслуживать обе ветви каната. Для этого концы канатов обоих барабанов соединяют между собой и пропускают через шкив и на направляющих роликах укладывают между путями грузовой и порожней ветвей.
За время работы скреперной установки машинист должен следить за состоянием скрепера, лебедки, канатов, блоков, производить ежесменный осмотр, проверять болтовые крепления, регулировать тормозные ленты, проверять наличие масла в редукторе лебедки.
Запрещается работать по скреперованию при неисправных ленточных тормозах лебедки и концевых блоках, а также при наличии посторонних людей в зоне скреперования.
При выполнении работ, связанных с зачисткой путей под скреперными полками, скреперная лебедка должна быть остановлена.
Нельзя допускать дробления больших глыб (негабаритов) скрепером рядом с лебедкой.
Все действия машиниста лебедки и других лиц, принимающих участие в процессе скреперования, должны быть взаимосогласованы.
Интервалы ремонтного осмотра скреперной лебедки составляют 1 мес. текущего ремонта —
2—3 мес. капитального ремонта — 2—3 года.
