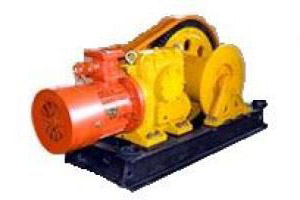

Посадочная лебедка ЛПК-10Б
Посадочная лебедка ЛПК-10Б (ТУ12.44.781-77) предназначена для механизированной посадки лав методом сплошного обрушения, извлечения крепежного леса на пластах крутого и полого падения в угольных шахтах, в том числе опасных по газу и пыли.
Горнотехнические условия применения лебедки.
| Тяговое усилие, не менее, н (кгс) | 127500/13000 |
| Канатоемкость барабана, не менее, м | 140 |
| Диаметр каната, мм, | 20 |
| Скорость каната на последнем слоенавивки, не менее, м/с | 0,16 |
| Диаметр барабана, м | 0,4 |
| Габаритные размеры, мм, не более | |
| Длина | 2365 |
| Ширина | 808 |
| Высота | 1090 |
| Масса лебедки, не более, кг | 2210 |
| Электродвигатель | |
| Тип | BРП180S4У2-5 |
| Мощность | 22 |
| Частота вращения, об/мин | 1500 |
Скреперные установки
Скреперные установки предназначены для транспортировки горной массы. Скреперная установка состоит из монтажного полка, скреперной двухбарабанной лебедки, рабочего и холостого каната, скрепера (ковша), концевого и отклоняющих блоков.
Скреперная лебедка состоит из рамы, электродвигателя, планетарного редуктора, рабочего и холостого барабана, тормозных устройств, направляющих ролики для каната.
Скреперные установки имеют следующие достоинства: простые конструкцию и обслуживание, надежность в работе, несложные монтаж и демонтаж, возможность совмещения операций по доставке и погрузке и т.д.
Недостатками скреперных установок являются: относительно невысокая производительность, снижающаяся при увеличении длины доставки; ограниченная длина доставки; быстрый износ канатов; высокая энергоемкость.
Лебедки в скреперных установках применяют двух-и трехбарабанные с соосным (С) и параллельным (П) расположением барабанов и двигателей.
Скреперы изготовляют емкостью от 0,16 до 2,5 м3. Наибольшее распространение в подземных условиях получили скреперы емкостью от 0,25 до 0,6 м3.
В скреперных установках обычно используют шестипрядные канаты крестовой свивки с пеньковым сердечником, предел прочности проволок 1400—1600 Н/см2, диаметр канатов 13—28 мм. Конструкции таких канатов обладают высокими прочностью, гибкостью, эластичностью и износостойкостью. Эти свойства канатов особенно ценны, поскольку канаты скреперных установок быстро изнашиваются от трения о горную массу и при навивке на барабан. Порванные канаты небольшой диаметра можно связывать обычным узлом.
Обозначение лебедок: первые цифры — мощность в киловаттах; ЛС — лебедка скреперная; 2—число барабанов; С — соосное исполнение; П — параллельное исполнение.

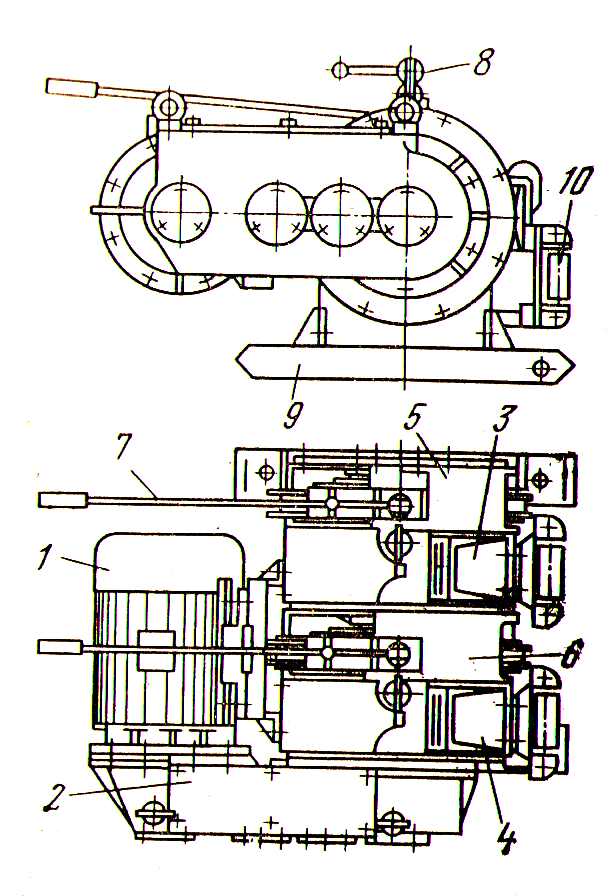

Скреперная лебедка (рис. 3) состоит из двигателя 1, редуктора 2, блоков рабочего 3 и холостого 4 барабанов с планетарными редукторами 5 и 6, выполненными одинаково, тормозных устройств (фрикционов) 7, притормаживающих устройств 8. Лебедка установлена на раме 9. На корпусе лебедки закреплены направляющие рамки для канатов с роликами 10.
