Рис. 1. Шахтная однобарабанная лебедка типа ЛВД

Дата: 2025-05-21; Просмотры: 2

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

Механизм дистанционного управления лебедкой при производстве маневровых работ на погрузочном пункте состоит из двух подпружиненных собачек 18, которые устанавливаются на шкиве фрикциона тормоза и ленточного сервотормоза 17, укрепленного на кронштейне и соединенного тягой с рычажным устройством 19 тормоза. При вращении электродвигателя механизм 14 с помощью тормоза затягивает фрикцион и включает в работу рабочий барабан 7. При изменении направления вращения электродвигателя 10 фрикцион тормоза 6 разжимается, барабан отключается от привода и канат легко сматывается с рабочего барабана вручную.

Рабочий канат во время работы лебедки наматывается на рабочий барабан, а направляющие ролики 16, верхний 8 и нижний 15 обеспечивают последовательность его навивки на барабан.

Лебедки с пневмодвигателями типа ЛВП имеют такую же кинематическую схему, как и вышеописанная лебедка типа ЛВД.

На рис. 2, а показана кинематическая схема лебедки ЛВД 2. Планетарный редуктор и двигатель встроены в барабан лебедки. На вал лебедки жестко насажена цилиндрическая шестерня 6, имеющая 24 зуба с модулем 2,5 мм. Эта шестерня имеет зацепление с шестерней 7, имеющей 45 зубьев с модулем 2,5 мм. С шестерней 7 соединена шестерня 5, которая может иметь 12 и 16 зубьев. Шестерня 5 соединена с шестерней 4, передающей вращение шестерне 3. Шестерня 3 передает вращение шестерне 2, которая входит в зацепление с шестерней 1 барабана. Когда приходит в движение механизм, начинается вращение барабана лебедки. Конец вала лебедки крепится на левой стойке и вращается в подшипниках 9 № 220. Ведомые колеса 3 имеют шариковые подшипники № 207, а колесо 2 имеет подшипник 11 № 306.

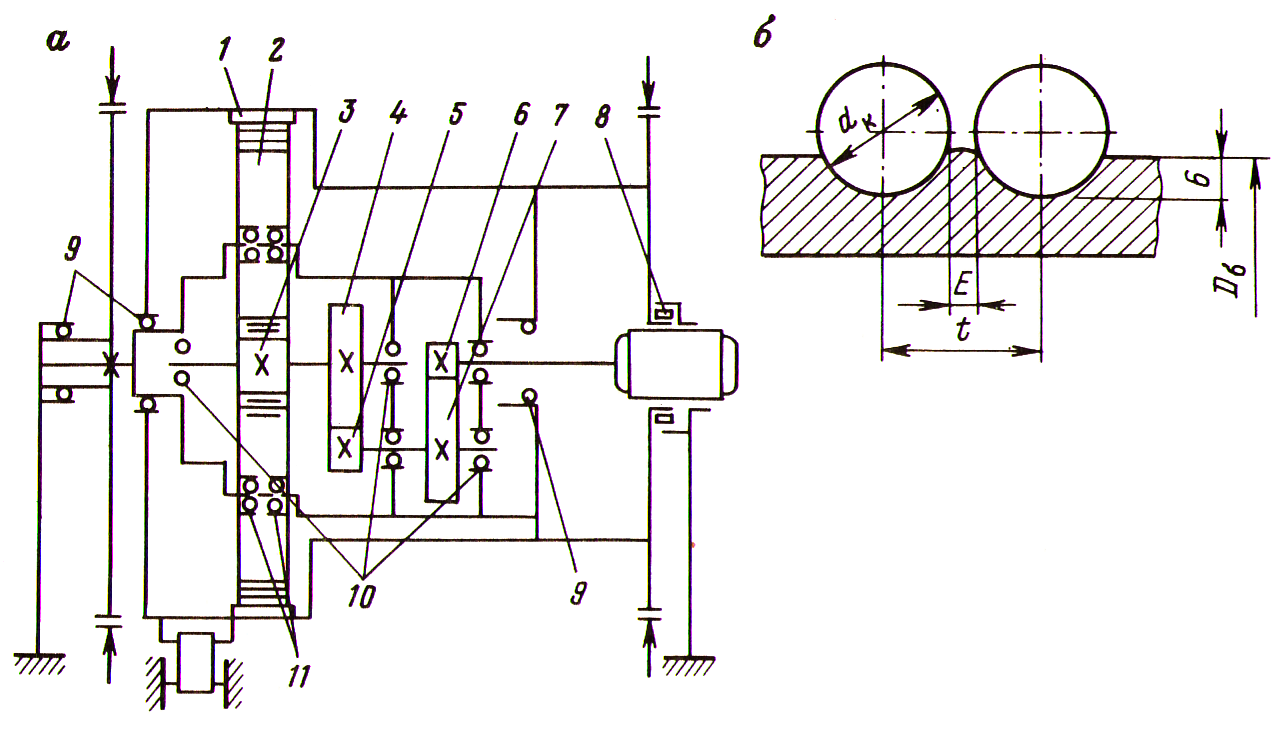

Рис. 2. Кинематическая схема лебедки ЛВД2 (а)

и схема нарезки на обечайке барабана грузовой лебедки, машины (б)

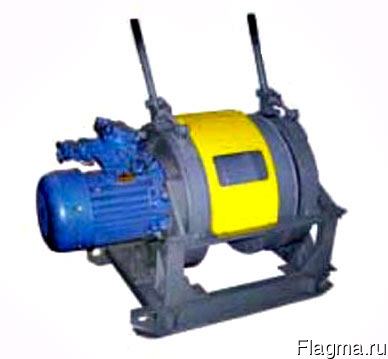

Лебедка ЛВ25

Шахтная вспомогательная лебедка ЛВ25 предназначена для спуска и подъема оборудования и материалов по наклонным до 30° выработка: угольных шахт любой категории по газу или пыли. Редуктор лебедки - двухступенчатый. Быстроходная ступень - косозубая цилиндрическая передача в неразъемном корпусе. Тихоходная ступень редуктора выполнена в виде дифференциальной планетарной передачи, состоящей из прямозубых колес - центрального и двух сателлитов, установленных в водило, и зубчатого венца в реборде барабана. Водило, с установленным на его коническом конце шкивом фрикциона вращается в кронштейне и барабане. Фрикцион предназначен для плавного включения барабана при подъеме и спуске груза, а также для предохранения деталей лебедки от поломок при перегрузке на канате. Барабан лебедки, представляющий собой сварную конструкцию из двух реборд и обечайки с двумя жимками для крепления каната, опирается на подшипники в корпусе редуктора и кронштейне. Обе реборды барабана выполнены заодно с тормозными шкивами. На шкивах барабана и фрикциона установлены три ленточных тормоза, из которых два - с ручным управлением, а один - механический с грузовым затормаживанием и растормаживанием электрогидротолкателем.

Механический тормоз срабатывает автоматически при обесточивании двигателя. Механический тормоз имеет блокировку с использованием кнопочного поста управления КУ-91, не допускающую включение двигателя лебедки от тех пор, пока барабан не будет свободен от воздействия тормозной ленты с помощью электрогидротолкателя. Включение лебедки "вперед" или "назад" и ее остановка производятся с помощью трехкнопочного поста управления КУ-93, установленного на ограждении, а плавный пуск, остановка и регулирование скорости - с помощью рукояток ручных тормозов барабана и фрикциона. Особенностью конструкции является автоматическое замыкание тормоза при отключении электроэнергии, а также наличие фрикциона, позволяющего плавно регулировать скорость. Лебедка отличается большим тяговым усилием, высокой скоростью и канатоемкость при относительно небольшой мощности двигателя.

Лебедка 1ЛШВ-01

Шахтная лебедка 1ЛШВ-01 предназначена для откатки грузов в горизонтальных горных выработках. Лебедки могут применяться в шахтах любой категории по газу и опасных по пыли.

Лебедка ЛП

Лебедка ЛП (ТУ12.44.1070-84) предназначена для перемещения грузов и оборудования, погрузочно-разгрузочных и монтажно-демонтажных работ на предприятиях горнорудной и угольной промышленности. Лебедка поставляется в собранном виде, не требует какой-либо дополнительной пусковой аппаратуры и приработки зубчатых колес. Особенностью конструкции является наличие специального поршневого пневмодвигателя. Лебедка обладает значительным тяговым усилием при исключительной компактности, и имеет длительный срок эксплуатации.
