Шахтные вагонетки с глухим опрокидным кузовом

На Западноуральском машиностроительном концерне серийно изготавливаются вагонетки с опрокидным кузовом вместимостью 0,5; 0,8 и 1,3 м³.

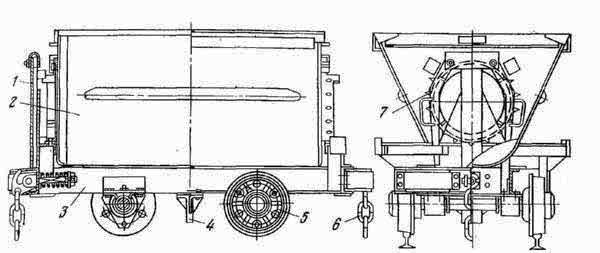

Вагонетка ВО (рисунок 2) состоит из кузова, рамы, ходовой части, крюковых сцепок и рычагов для опрокидывания кузова.

1. стойки рамы;

2. кузов;

3. рама;

4. подвагонный упор;

5. колесная пара;

6. сцепка;

7. поворотный сектор со штырями

Рис. 2. Вагонетка ВО-0,8

Технические характеристики вагонеток ВО приведены в таблице.

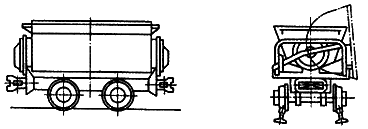

Разгрузка вагонетки ВО производится вручную. Для этого необходимо повернуть один из рычагов.

Кузов опрокидывается и выдвигается в противоположную от рычага сторону. По окончании выгрузки, обратным ходом, кузов возвращается в исходное положение и фиксируется рычагами.

Шахтные грузовые вагонетки с откидным бортом

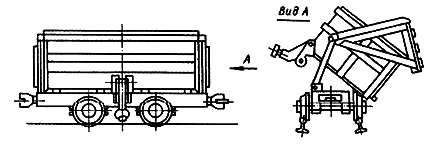

Вагонетки ВБ (рисунок 3) предназначены для транспортирования горной массы насыпной плотностью до 3 т/м³ по рельсовому пути с колеей 600 мм, 750 мм и 900мм, радиусом закругления не менее 15 м. Вагонетка состоит из рамы, кузова с откидным бортом, механизма открывания борта, ходовой части и буферных устройств с крюковой звеньевой сцепкой. При необходимости, вагонетка ВБ может оснащаться автосцепкой.

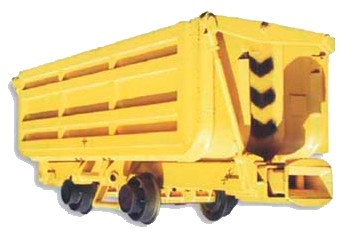

Рис. 3. Вагонетка ВБ 4

Технические характеристики вагонеток ВБ приведены в таблице.
