Органы управления вагонетки
Защиту цепей вагонетки 10SC32 обеспечивают выключатели цепей. Для подачи питания на электрические компоненты машины выключатели должны быть замкнуты.
| Прерыватель | Назначение и применение |
| Главный выключатель(1CB) | Обеспечивает защиту всех электрических цепей Поворотом рукоятки в положение ON (вкл.) выключатель замыкается, а в положение OFF (выкл.) размыкается. |
| Выключатель управления и освещения(4cB & 6CB) | Обеспечивает защиту цепей управления и освещения. Переводом рукоятки вверх выключатели замыкаются, вниз - размыкаются. |

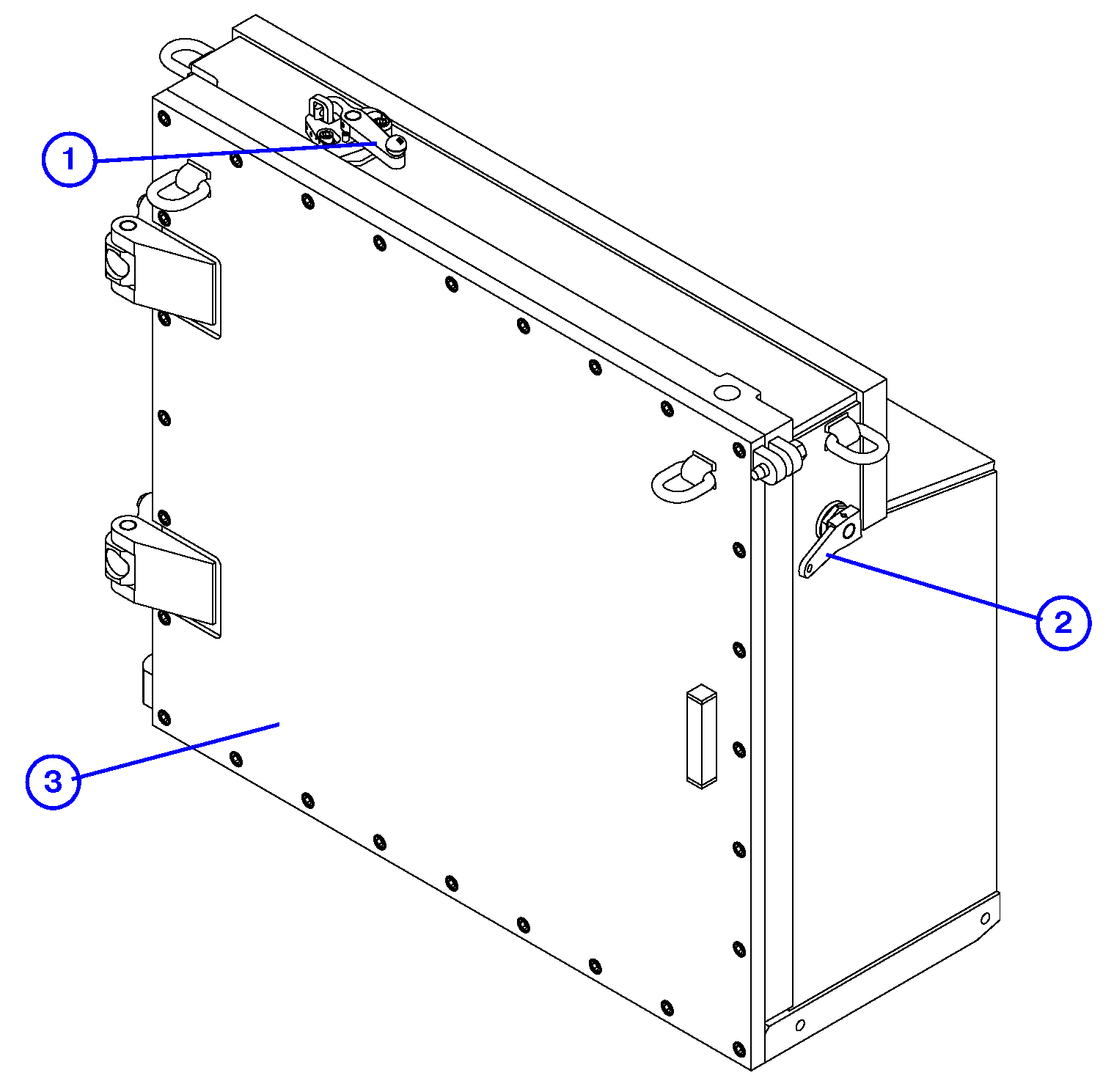

1. Рукоятка главного выключателя цепи (1CB)
2. Рукоятка выключателя цепей управления и освещения (4 и 6CB)
3. Панель главного контроллера
Пульт управления оператора
В этом огнестойком корпусе размещены органы управления цепями насоса, конвейера, освещения и переключатель контроля утечек на землю. Включатель экстренной остановки находится на правой стороне панели управления. Четыре кнопки на контроллере, т.е. Back/Reset (назад/сброс), Select/Reset (выбор/сброс), Up (вверх) и Down (вниз), применяются для вывода меню на дисплее.

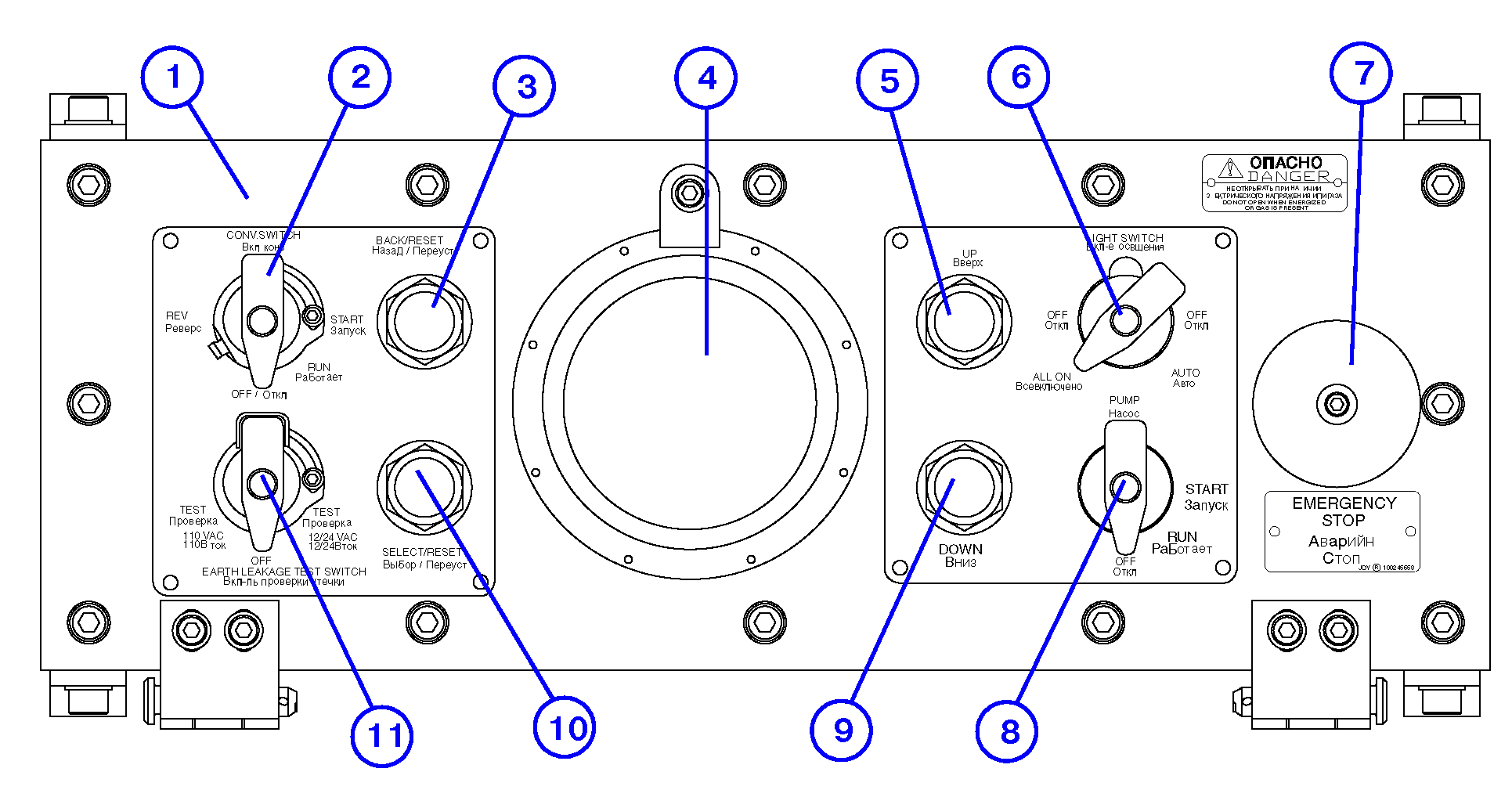

1. Станция управления
2. Выключатель конвейера
3. Кнопка BACK/RESET
4. Окно дисплея
5. Кнопка UP(вверх)
6. Выключатель фар
7. Кнопка экстренной остановки
8. Выключатель насоса
9. Кнопка DOWN(вниз)
10. Кнопка SELECT/RESET (выбор/сброс)
11. Переключатель контроля утечек на землю
Включатели экстренной остановки
В трех углах вагонетки расположены три включателя экстренного останова. Четвертая кнопка экстренного останова расположена на главном пульте. Включатель дистанционного экстренного останова находится в блоке дистанционного включения/выключения. При возникновении аварийного режима вагонетку можно остановить или отключить с помощью одного из этих устройств. Весь персонал, работающий в районе вагонетки, должен знать местоположение и порядок применения таких устройств.

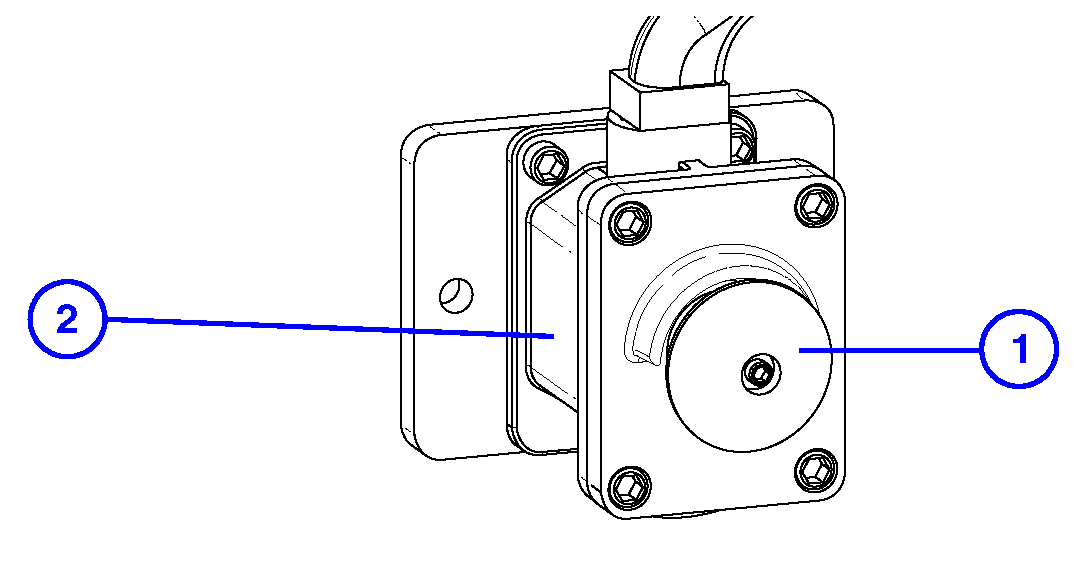

1. Включатель экстренной остановки
2. Кнопка
Двухпозиционный переключатель конвейера
Двухпозиционный переключатель конвейера расположен в огнестойком корпусе, который крепят к надколесной арке в кабине оператора. Переключатель предназначен для выбора низкой или высокой скорости конвейера
При подаче электрического питания на двигатель конвейера изменение оборотов двигателя невозможно, так как в противном случае это привело бы к повреждению узлов и деталей цепного привода конвейера.

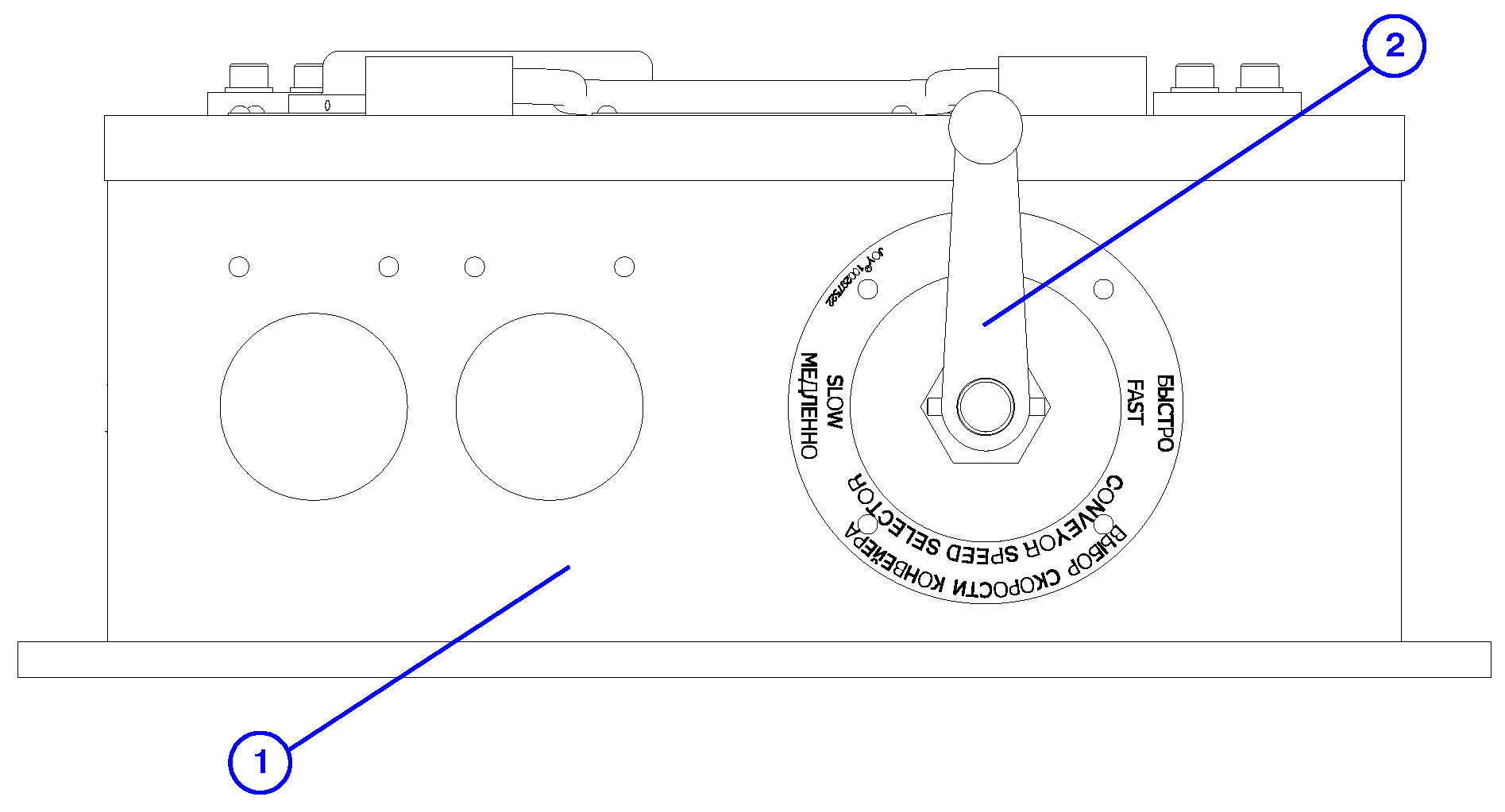

1. Огнестойкий корпус
2. Ручка скорости конвейера
| Функция | Статус |
| Насос/тяга | |
| Управление пуском и остановкой привода насоса. | Переключатель поворачивается в положение START (пуск), пока не закончится сигнализация предпусковой сирены, и не запустится насос. Отпустить переключатель, и он под действием пружины вернется в позицию RUN (Работа). |
| Конвейер | |
| Управление пуском и остановкой конвейера. | Повернуть переключатель в положение START (пуск). Как только конвейер запустился, отпустить переключатель, и он под действием пружины вернется в положение RUN (работа). |
| Движение конвейера назад | |
| Управление движением конвейера назад. | Для переключения на работу назад переключатель поворачивается и удерживается в положении REVERSE (назад) Одновременно переключатель насоса поворачивается в положение START(пуск) и удерживается там. Если отпускается любой из этих переключателей, конвейера останавливается. Примечание: Перед пуском конвейера на работу назад следует отдать стопорный болт, это позволит перевести переключатель в положение REVERSE (назад). |
| Двухпозиционный переключатель конвейера | |
| Управляет скоростью конвейера. | В положении SLOW («Низкая скорость») конвейер перемещается с обычной скоростью. Чтобы конвейер двигался с высокой скоростью, переведите ручку в положение FAST («Высокая скорость») |
| Фары | |
| Управление передними и задними фарами. | В положении ALL (все) ON (вкл.) подается питание на белые и красные фары загрузочной и разгрузочной сторон. В положении AUTO (авто) подается питание на включение белых фар в направлении движения. На противоположной стороне вагонетки загораются красные фары, указывая, что вагонетка удаляется. |
| Кнопка UP (вверх) | |
| Кнопка используется для открытия экранов дисплея вверх. | Нажатием кнопки UP (вверх) открываются экраны дисплея. |
| Кнопка DOWN (вниз) | |
| Кнопка используется для открытия экранов дисплея вниз. | Нажатием кнопки DOWN (вниз) открываются экраны дисплея. |
| Кнопка BACK/RESET | |
| Кнопка выполняет две функции: | С ее помощью выбирается экран изменений параметров. |
| Кнопка SELECT/RESET (выбор/сброс) | |
| Кнопка выполняет две функции: | С ее помощью закрывается экран изменений параметров. |
| Переключатель контроля утечек на землю | |
| Этот переключатель используется для контроля цепей освещения 12/24 В пер.тока и цепей утечки на землю 110 В переменного тока. К контролю цепей утечки на землю привлекаются только специалисты, имеющие допуск к таким работам. | Переключатель поворачивается в положение 12/24 Vac TEST (контроль 12/24 В переменного тока) или в положение 110 Vac TEST (контроль 110 В переменного тока) в зависимости от того, какую цепь надо проверить. Сброс на блоке защиты от утечек на землю выполняется нажатием кнопки SELECT/RESET (выбор/сброс) |
| Движение конвейера назад | |
| Управление движением конвейера назад. | Для переключения на работу назад переключатель поворачивается и удерживается в положении REVERSE (назад) Одновременно переключатель насоса поворачивается в положение START(пуск) и удерживается там. Если отпускается любой из этих переключателей, конвейера останавливается. Примечание: Перед пуском конвейера на работу назад следует отдать стопорный болт, это позволит перевести переключатель в положение REVERSE (назад). |
