Гидравлическая система
Сдвоенный шестеренный насос приводится от электродвигателя мощностью 14 кВт, который установлен на баке для гидравлической жидкости.
Одна секция сдвоенного шестеренного насоса (высокой производительности, 46 л/мин) работает на кабельный барабан и контуры подъема конвейера. Секция низкой производительности (34 л/мин) обслуживает контуры рулевого механизма и аварийного/стояночного тормоза. Обе секции имеют общее входное отверстие.
Кабельный барабан
Гибкий кабель наматывается на барабан с автоматическим управлением и кулачковым наматывающим устройством. Подача рабочей жидкости на гидропривод барабана регулируется клапаном кабельного барабана. Он обеспечивает необходимый крутящий момент для подбора кабеля при сматывании или предотвращения слабины или чрезмерной выдачи кабеля при разматывании.
Электроконтроллер
Корпус главного контроллера находится между колесами на стороне кабины оператора. В отсеке расположены силовые контакторы и реле перегрузки, обеспечивающие управление и защиту электродвигателей.
Платформа оператора
Оборудована двумя сиденьями, органы управления расположены таким образом, что оператор всегда может сидеть лицом в направлении движения. Органы управления включают педали тормоза, перемещения, рулевую рукоятку, рукоятку подъема конвейера, выключатель вагонетки, переключатель конвейера, выключатель фар, сигнальное устройство, клапаны включения и отпускания тормозов.
Двигатели
Все приводы помещены в кожухи, взрывобезопасны, предназначены для шахтных условий, имеют воздушное охлаждение.
Механизм кабельного барабана
Кабельный барабан, гидромотор и наматывающее устройство размещены на платформе кабельного барабана напротив кабины оператора. Натяжение кабеля автоматически регулируется гидравлическим клапаном, описание которого приводится в разделе Гидравлическая система.
На разгрузочном конвейере перед отсеком кабельного барабана смонтирована траверса кабельного шкива. Оба шкива смонтированы на втулках. Шкивы и ролики периодически осматриваются на предмет повреждений обода и износа или заедания подшипников или втулок.
Осмотр отсека кабельного барабана включает проверки надежности затяжки крепежных болтов, люфта наматывающего устройства и натяжения приводных цепей кабельного барабана и наматывающего устройства.

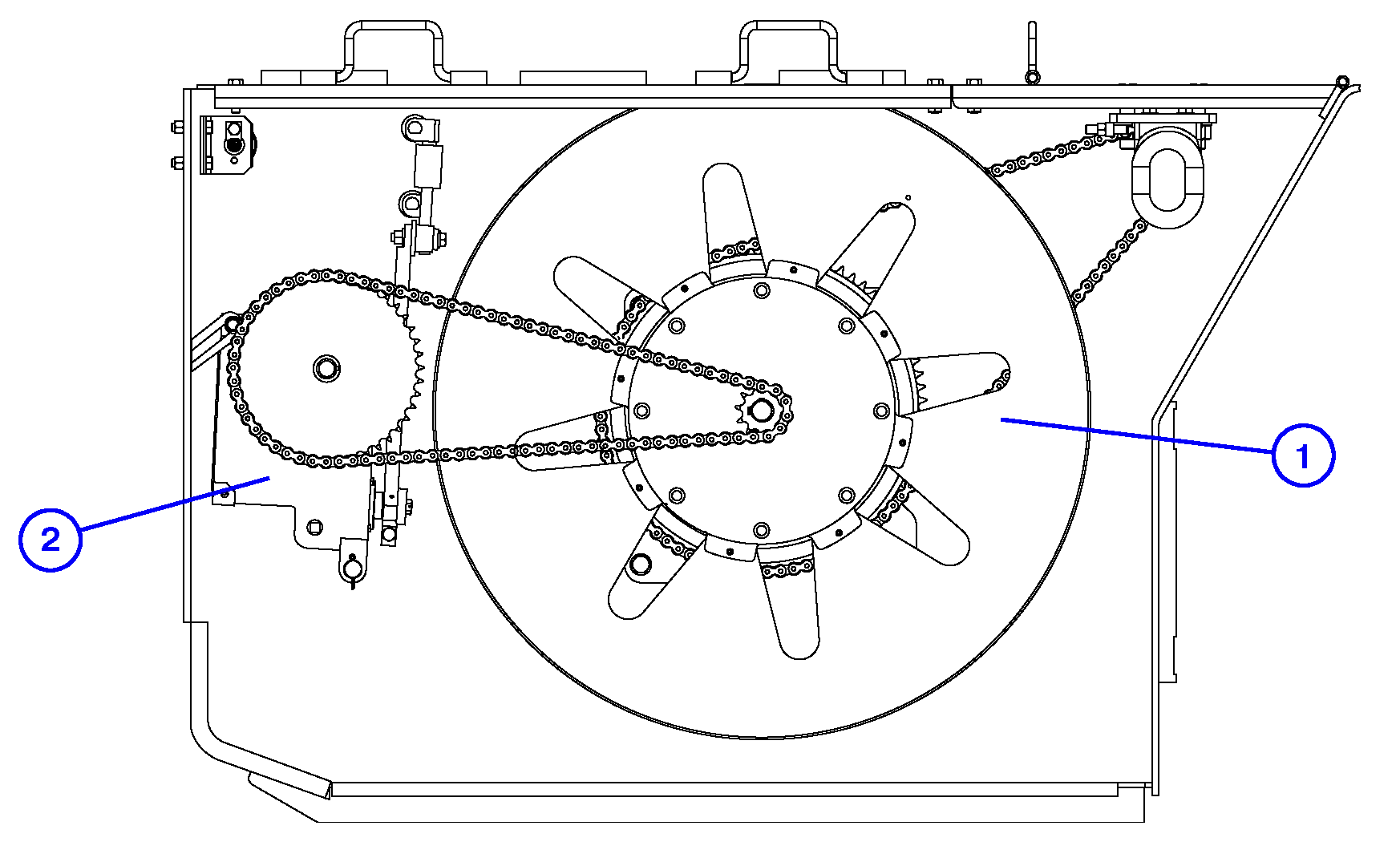

1. Кабельный барабан
2. Кулачковое наматывающее устройство
