Рис. 3. Вентилятор с глушителем шума
На выходе из глушителя прикрепляется патрубок для присоединения гибкого вентиляционного трубопровода 3.
Применение глушителей шума вызывает аэродинамические потери: полный напор, создаваемый вентиляторной установкой с глушителями снижается на 3—5 %. Снижение уровня шума вентилятора на расстоянии 15 м от входного патрубка составляет не менее 6—12 дБ А.
ВМ-8М

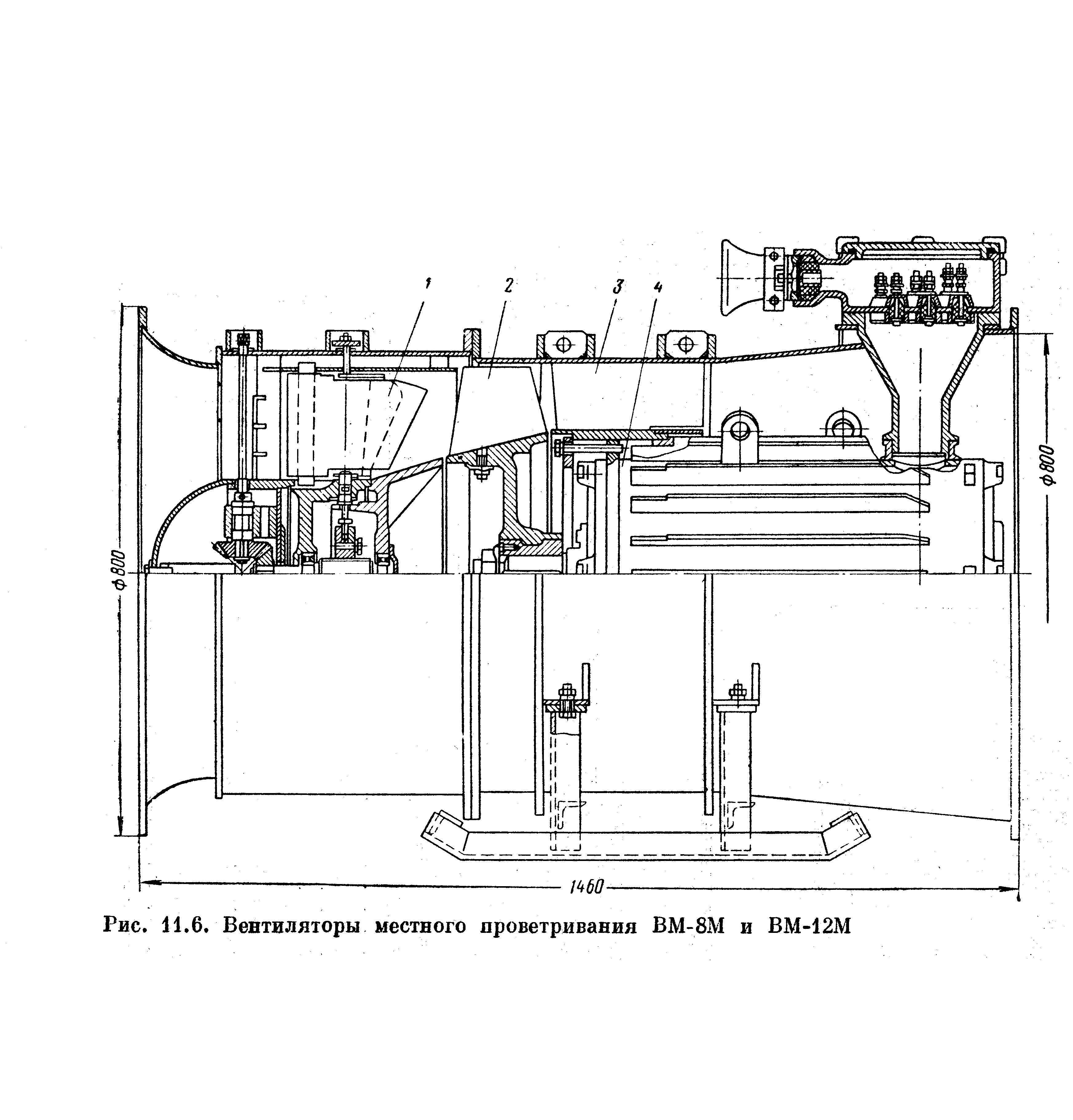

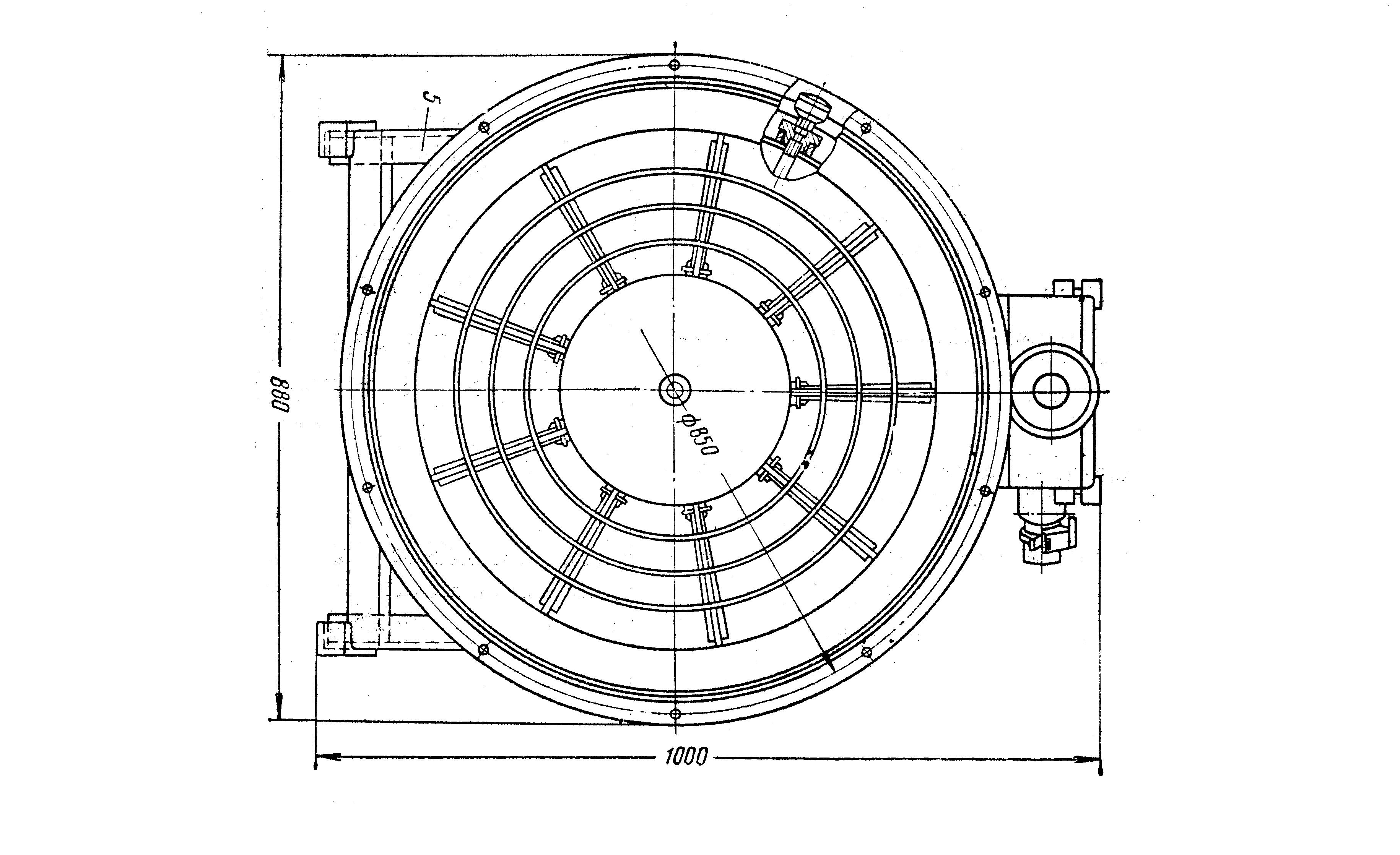

Рис. 4. Вентилятор местного проветривания ВМ-8М
Осевой регулируемый одноступенчатый вентилятор ВМ-8М с электрическим приводом предназначен для проветривания горизонтальных и наклонных горных выработок и вертикальных стволов диаметром до 6 м. Взрывобезопасное исполнение этого вентилятора обеспечивает его эксплуатацию в шахтах, опасных по газу или пыли. Вентиляторы ВМ-8М рассчитаны на работу с гибкими воздуховодами типа МУ, ТН и другими диаметром 800 мм. Вентилятор ВМ-8М (рис. 4) состоит из регулируемого входного направляющего аппарата 1, рабочего колеса 2, корпуса 3 со спрямляющим аппаратом, встроенного съемного взрывобезопасного электродвигателя 4 и съемной рамы салазок 5.
Регулируемый направляющий аппарат (рис.5) имеет сварной кожух, внутри которого расположены девять профильных эластичных (резиновых; лопаток с поворотными закрылками 1.
Производительность и давление вентилятора регулируются при работающем вентиляторе торцовым ключом, вставляемым в гнездо на корпусе 2. При этом бесступенчатый плавный поворот закрылков в диапазоне углов от +45 до —50° контролируется по лимбу 3.

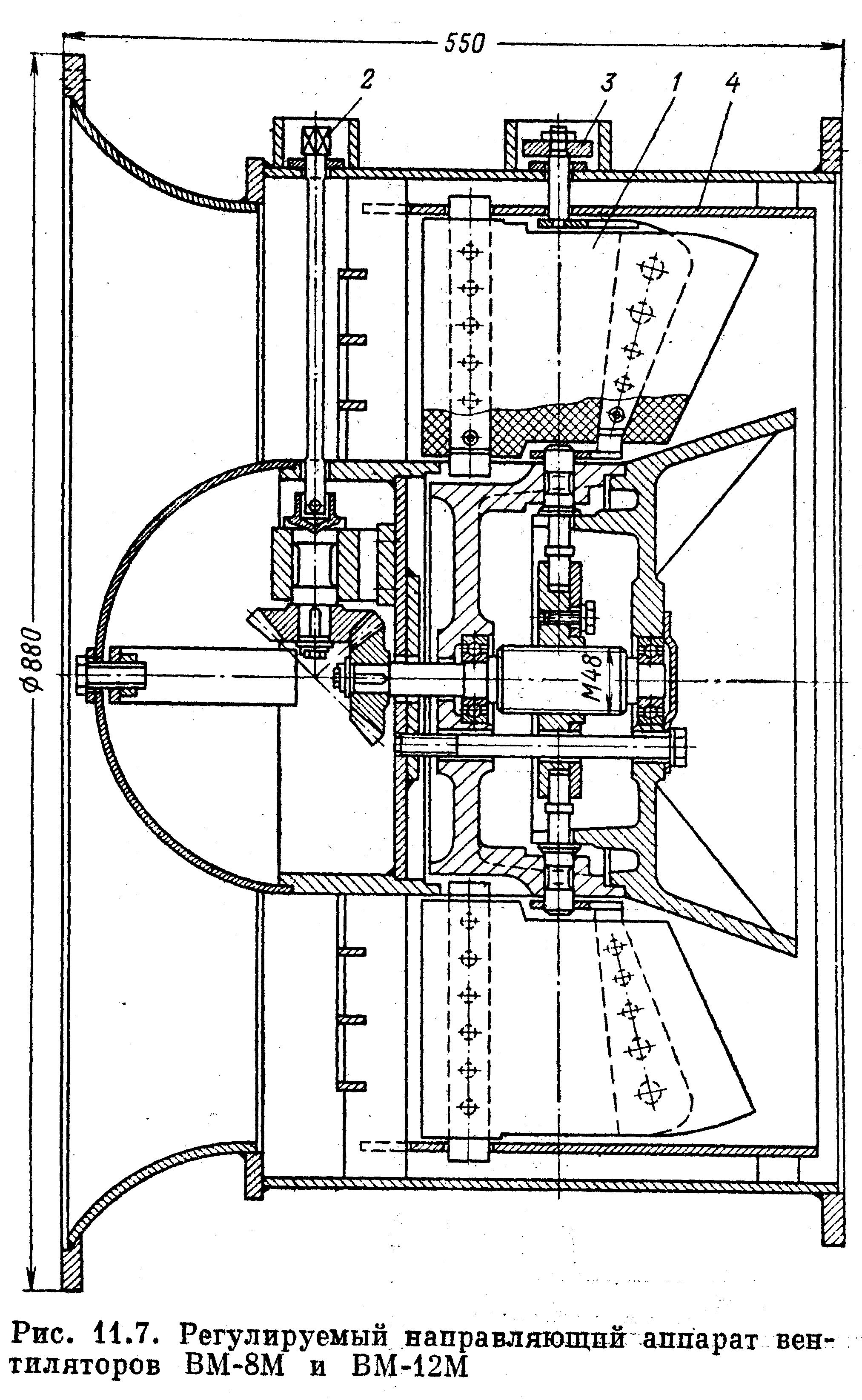

Рис.5. Регулируемый направляющий аппарат вентиляторов ВМ-8 и ВМ-12М
В направляющем аппарате установлена обечайка 4, образующая с корпусом кольцевой канал воздушного сепаратора, устраняющего впадины на характеристиках давления и помпажные режимы работы, что расширяет область промышленного использования вентилятора и повышает надежность его работы.
Рабочее колесо состоит из конической втулки и семи профилированных винтообразных (крученых; лопаток, профильная часть которых выполнена из капрона с залитой стальной арматурой с хвостовиком, снабженным резьбой. Съемные лопатки — неповоротные, закрепляются на втулке хвостовиками и гайками. Рабочее колесо вентилятора, укрепленное на валу электродвигателя, динамически балансируется. Электродвигатель вентилятора — асинхронный, короткозамкнутый, взрывобезопасный, съемный, крепится во втулке спрямляющего аппарата фланцем и болтами.
Кабельный ввод снабжен шестью силовыми зажимами, выведен на корпус вентилятора и соединен с корпусом электродвигателя переходным патрубком. Вентилятор с направляющим аппаратом и электродвигатель собраны в единый агрегат. Корпус вентилятора снабжен рамой-салазками для установки на почве выработки.
ВМЭ - 8

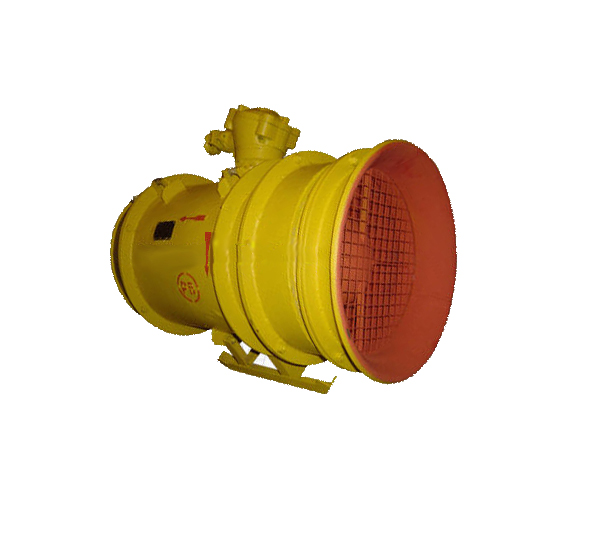

Вентилятор шахтный местного проветривания с электрическим приводом ВМЭ-8 осевой одноступенчатый, взрывобезопасный, предназначен для проветривания тупиковых горных выработок в шахтах, включая опасные по газу к пыли, при плотности воздуха до 1,3 кг/м3, при температуре от -20°С до +35°С, запыленности до 50 мг/м3 и относительной влажности до 95% (при температуре +25°С).
| Номинальный диаметр рабочего колеса вентилятора, мм | 708 |
| Номинальная подача, м3/сек. (пред. откл. минус 10%) | 10 |
| Номинальное полное давление, Па (пред. откл. минус 10%) | 3200 |
| Мощность электропривода, кВт | 50 |
| Частота вращения ротора, мин-1 (синхронная) не более | 3000 |
| Габаритные размеры, мм: длина ширина высота | 1310 910 110 |
| Масса комплекта, кг | 750 |
Воздуховоды и их разновидности
Воздуховоды вентиляторов местного проветривания служат для транспортирования воздуха от вентилятора к забою подготовительных выработок.
Воздуховоды различают жесткой (металлические) и гибкой (матерчатые, текстовиниловые, пластинчатые) конструкций.
Металлические воздуховоды, изготовляемые из труб диаметром 400—1000 мм, применяют при нагнетательном и всасывающем режимах проветривания. В этом случае соединение труб — фланцевое.
Матерчатые воздуховоды типа М диаметром 300, 400, 500 и 600 мм из двусторонней прорезиненной ткани соединяют звеньями длиной по 20, 10 и 5 м с помощью стальных пружинных колец. Преимущества матерчатых воздуховодов — небольшая масса и несложное производство монтажных работ. Текстовиниловые трубы изготовляют диаметром 500, 600, 700 и 800 мм из брезентовой ткани, покрытой полихлорвиниловой пластмассой. Текстовиниловые трубы устойчивы к действию кислотных шахтных вод.
