Тема 4. Рудничные вентиляторы местного проветривания.
Назначение, техническая характеристика, устройство и принцип действия вентиляторов местного проветривания
Вентиляторы местного проветривания предназначены для проветривания подготовительных основных и тупиковых горных выработок.
Для местного проветривания горных выработок применяют осевые одноступенчатые вентиляторы типа ВМ с электрическим двигателем и типа ВМП с пневматическим приводом.
Для проведения тупиковых выработок сечением до 14 м2 и длиной до 2000 м применяют центробежные вентиляторы типа ВМЦ с электрическим приводом.

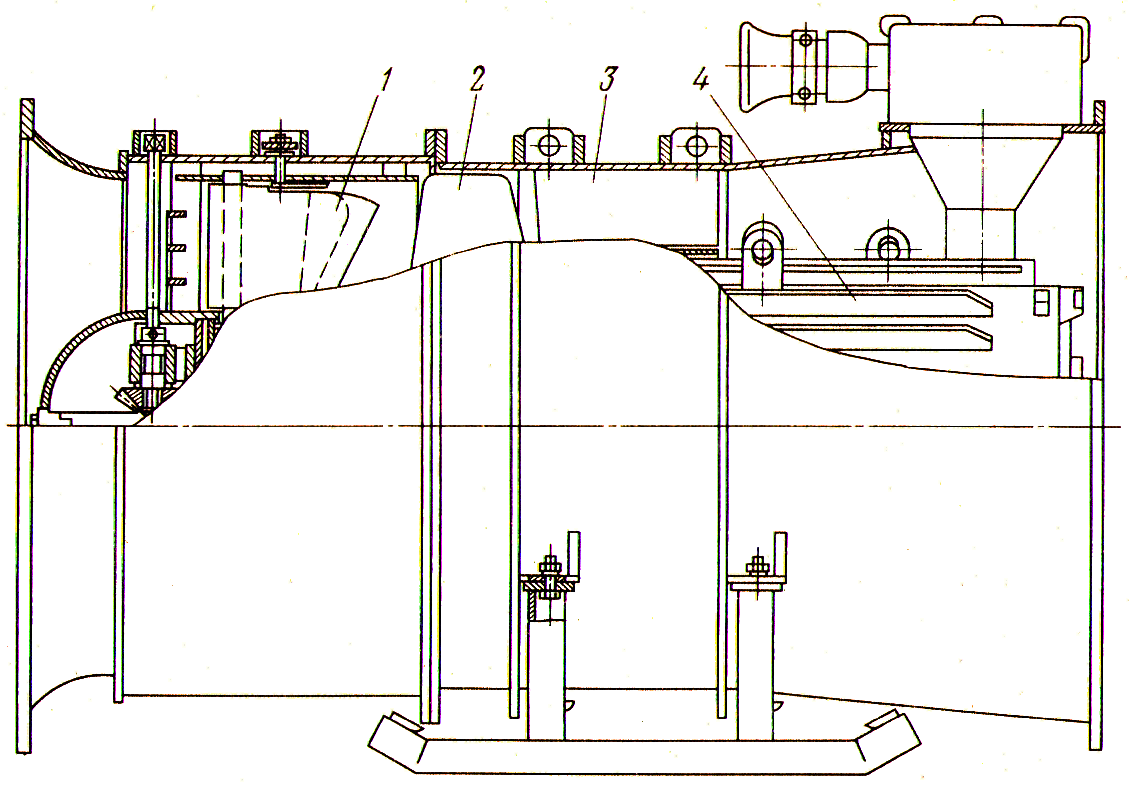

Основными узлами осевых вентиляторов местного проветривания типа ВМ (рис. 1) являются: входной направляющий регулирующий аппарат /, рабочее колесо 2, спрямляющий аппарат 3 и встроенный электродвигатель 4.
Рис. 1. Осевой вентилятор местного проветривания типа ВМ с электродвигателем
Входной направляющий регулируемый аппарат состоит из девяти профильных гибких (резиновых) лопаток с поворотными закрылками, установленными в корпусе.
Поворот закрылков лопаток на угол от +30 до -50° осуществляют при работающем вентиляторе вращением вала механизма поворота закрылков с помощью торцового ключа. При повороте закрылков до 30° напор и мощность вентилятора увеличиваются, а до -50° — соответственно уменьшаются.
Кожух вентилятора снабжен съемными салазками и болтами для установки вентиляторов на почве или для подвески к кровле выработки.
Осевые вентиляторы местного проветривания типа ВМП (рис. 2) с пневмоприводом предназначены для проветривания тупиковых забоев в шахтах, опасных по газу или пыли, где применение вентиляторов с электроприводом по условиям взрывобезопасности не допускается.
При работе вентилятора сжатый воздух поступает на лопатки и приводит во вращение рабочее колесо. После рабочего колеса поток воздуха направляется в спрямляющий аппарат, где он раскручивается и далее поступает в воздухопровод. Отработанный воздух из турбины выходит в выхлопную камеру, а затем в общий воздушный поток.
Для получения различных режимов работы при проветривании тупиковых забоев вентиляторы типа ВМП оборудуют коробкой с регулируемым соплом. С помощью специального крана, смонтированного в крышке сопла, сжатый воздух подается к одному, двум или трем каналам сопла, дает пониженный, нормальный или усиленный режим работы вентиляторов. Вентилятор можно переключать на требуемый режим на ходу рукояткой, установленной на крышке сопла.

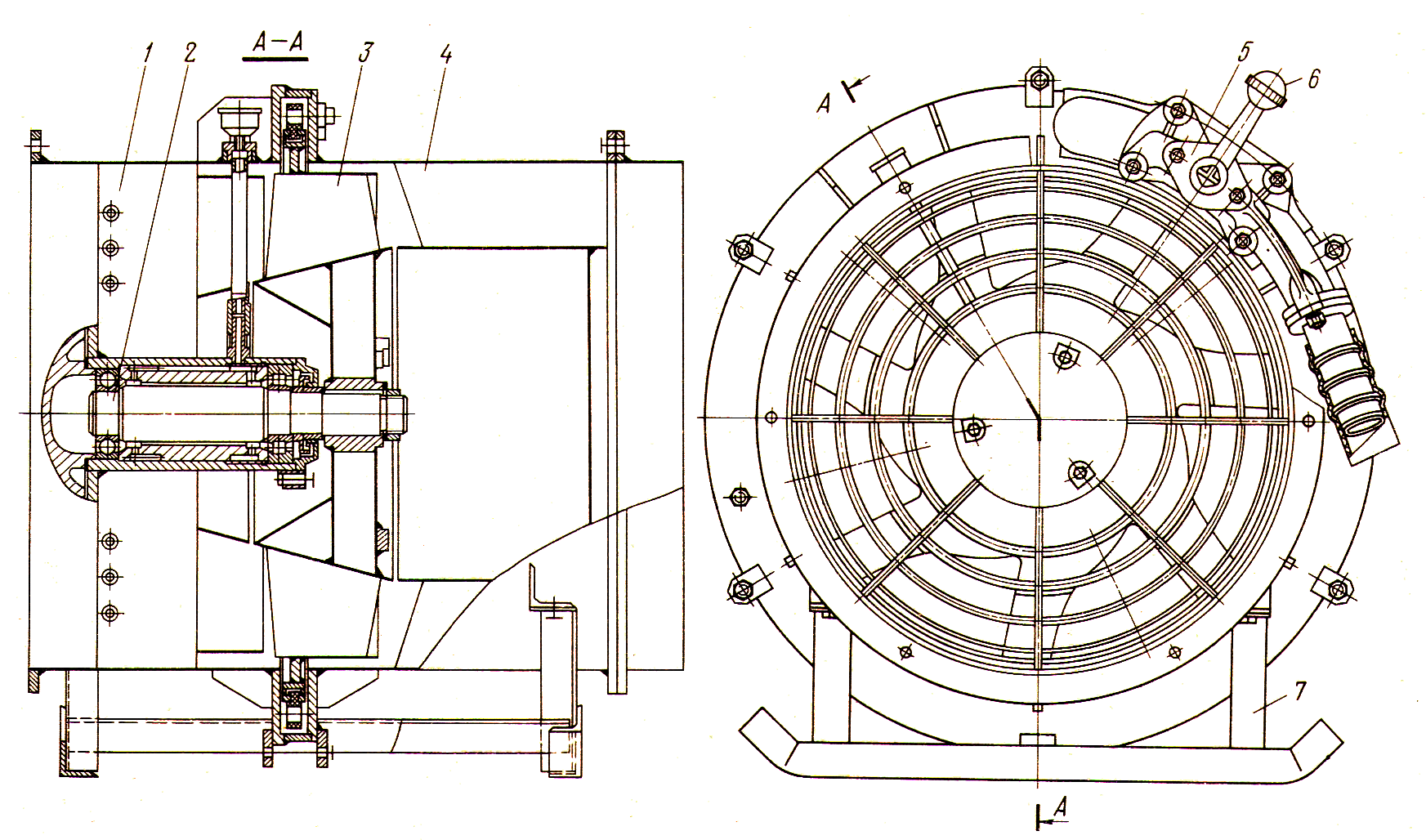

Рис. 2. Осевой вентилятор местного проветривания типа ВМП с пневмоприводом:
1 — передняя часть корпуса; 2 — вал; 3 — рабочее колесо с турбиной;
4 — задняя часть корпуса; 5 — коробка с соплом: 6 — рукоятка; 7 — салазки
Вентилятор ВМЦ-8 центробежный с электрическим приводом имеет диаметр рабочего колеса 800 мм. Конструкция вентилятора с осевым входом потока позволяет удобно компоновать его в вентиляционной струе. Электродвигатель — фланцевого исполнения, встроен в корпус вентилятора.

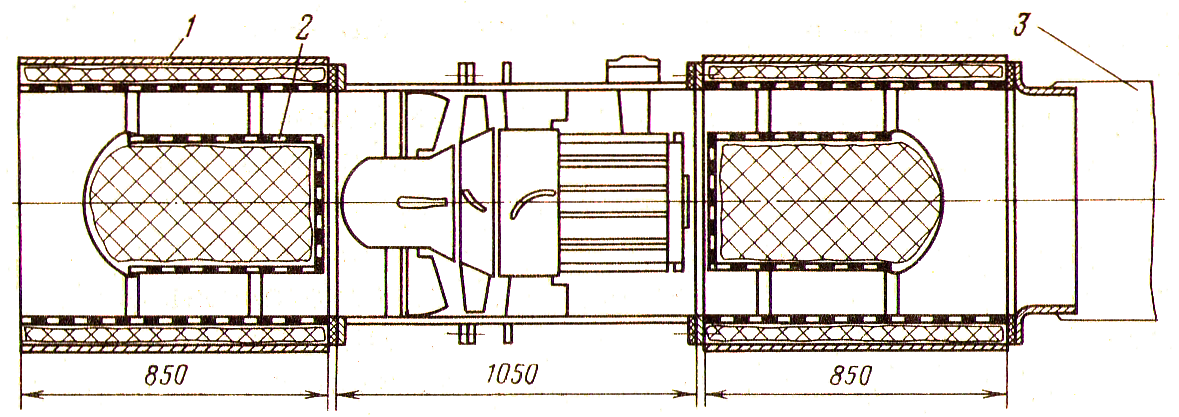

Для снижения шума осевых вентиляторов с электроприводом к ним со всасывающей и нагнетательной сторон присоединяют глушители шума типа ГШ. Диаметр глушителя должен соответствовать диаметру присоединенных патрубков вентилятора (рис. 3). Он представляет собой два стальных цилиндра 1, вставляемых один в другой и соединенных фланцами. Наружный цилиндр выполнен из тонколистовой стали, внутренний — из перфорированных оцинкованных стальных листов. Промежуток между цилиндрами заполнен звукопоглощающим материалом, помещенным в чехол из стеклоткани. Центральная часть глушителя изготовлена в виде цилиндрической втулки 2 с обтекателями. Обечайка втулки выполнена из перфорированных листов и также заполнена звукопоглощающим материалом в чехле из стеклоткани.
