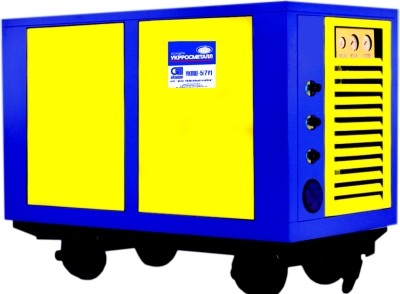

Установка компрессорная винтовая шахтная передвижная УКВШ - 5/7
Дата: 2025-05-21; Просмотры: 16
Оценка:
0.00 из 5.00 — оценок

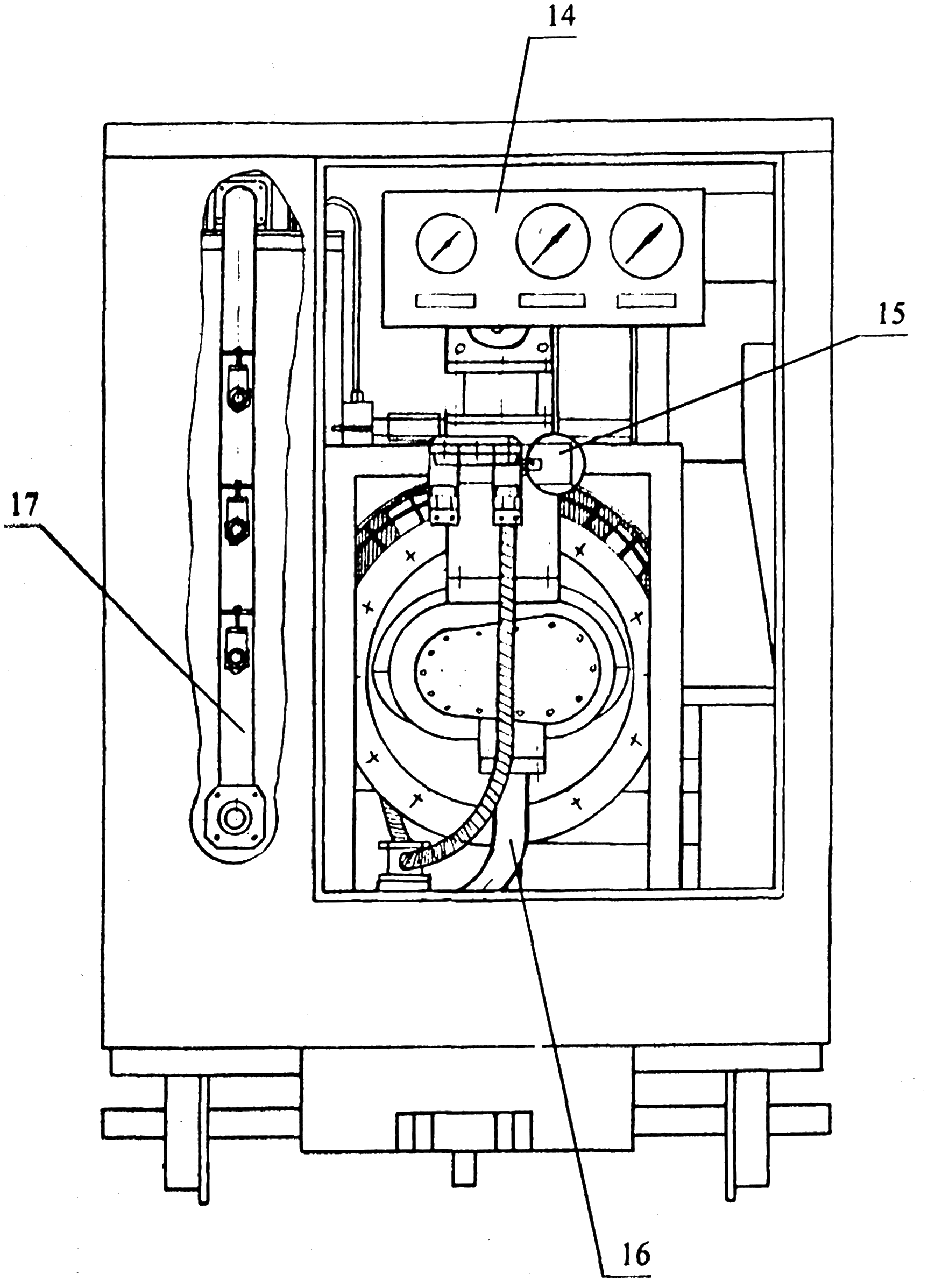

1 - фильтр воздушный; 2 - клапан дроссельный; 3 - клапан перепада давления;
4 - клапан стравливания; 5 -система тепловой защиты; 6 - датчик давления;
7 - маслоотделитель; 8 - кузов; 9 - клапан перепускной; 10 - блок охлаждения;
11 – агрегат компрессорный; 12-фильтр масляный; 13-рама
14 - щит приборный; 15 - устройство выключающее; 16 - труба нагнетания;
17 - коллектор раздачи.
Основные параметры и размеры
| Сжимаемый рабочий агент | Атмосферный воздух |
| Объемная производительность. | 0,1 (6,0)1 ±5% |
| приведенная к начальным условиям, м3/с (м /мин) | |
| Давление начальное, номинальное, мПа (кгс/см2) | 0,101 (1,03) |
| Давление конечное, номинальное, абс. мПа (кгс/см2) | 0,686 (7,0) |
| Мощность, потребляемая при номинальной производительности и конечном давлении. кВт, не более | 37 |
| Температура воздуха конечная, К (°С), не более | 373(100) |
| Масса установки в объеме поставки, кг, не более | 1300 |
| Габаритные размеры. м(мм), не более | |
| - длина | 2.2 (2200) |
| - ширина | 1,05(1050) |
| - высота | 1,5(1500) |
| База транспортной тележки, м (мм) | 1,25(1250) |
| Колея, м (мм) | 0.6 (600); 0.9 (900) |
| Тяговое усилие при транспортировке, кгс, не более | 60 |
| В качестве машины для сжатия воздуха в установке используется компрессор винтовой маслозаполненный марки CF-90 G (производитель - фирма GHH-RAND, Германия) | |
| Масло для смазки компрессора: | |
| - индустриальное масло | ИГП-30 ТУ 38.10150-79 |
| - индустриальное масло | И-ЗОА ГОСТ 20799-88 |
| - масло нефтяное турбинное с присадками | Тп-30 ГОСТ 9972-74 |
| - гидравлическое масло | МГ-30 ТУ 38.10150-79 |
| - масло моторное | М 8 В2ГОСТ 8591-78 |
| - масло моторное | М8В/ОСТ 8591-78 |
| - масло моторное (всесезонное) | М 8 ВгК ГОСТ 8591-78 |
| охлаждение масла компрессора — воздушное | |
| В качестве привода компрессора используется электродвигатель АИУМ 225 М4-1У2.5 асинхронный, трехфазный взрывобезопасный. со встроенными датчиками тепловой защиты. | |
| Синхронная частота вращения вала, С’ (об/мин) | 25(1500) |
| Номинальная мощность. кВт | 55 |
| Напряжение. В | 660 или 380 |
