Электрические ручные сверла
Электрические ручные сверла предназначаются для бурения шпуров в угле и мягких или средних по крепости породах. Выпускаются во взрывобезопасном исполнении, они могут использоваться в шахтах, опасных по газу и пыли.
Ручные электрические сверла присоединяются кабелем к электрическому пусковому агрегату типа АП или АК с напряжением на выходе 127 В.
В корпус 1 (рис.10) сверла из легкого дюралюминиевого сплава вмонтированы электродвигатель 2 и двухступенчатый цилиндрический редуктор 3. Пуск сверла в работу осуществляется с помощью выключателя 5. Для охлаждения электродвигателя на валу ротора смонтирован, вентилятор 4 и поверхность корпуса сверла выполнена ребристой. В целях безопасности при работе со сверлом крышка 7 кожуха вентилятора и рукоятка 6 покрыты слоем диэлектрической резины или капрона. Хвостовая часть сверла заканчивается патроном 8, в который вставляется хвостовик бура.
Ручное электросверло состоит из размещенного в алюминиевом корпусе электродвигателя, редуктора со шпинделем, включающего устройства, вентилятора с затыльной крышкой и устройства для ввода в сверло кабеля.

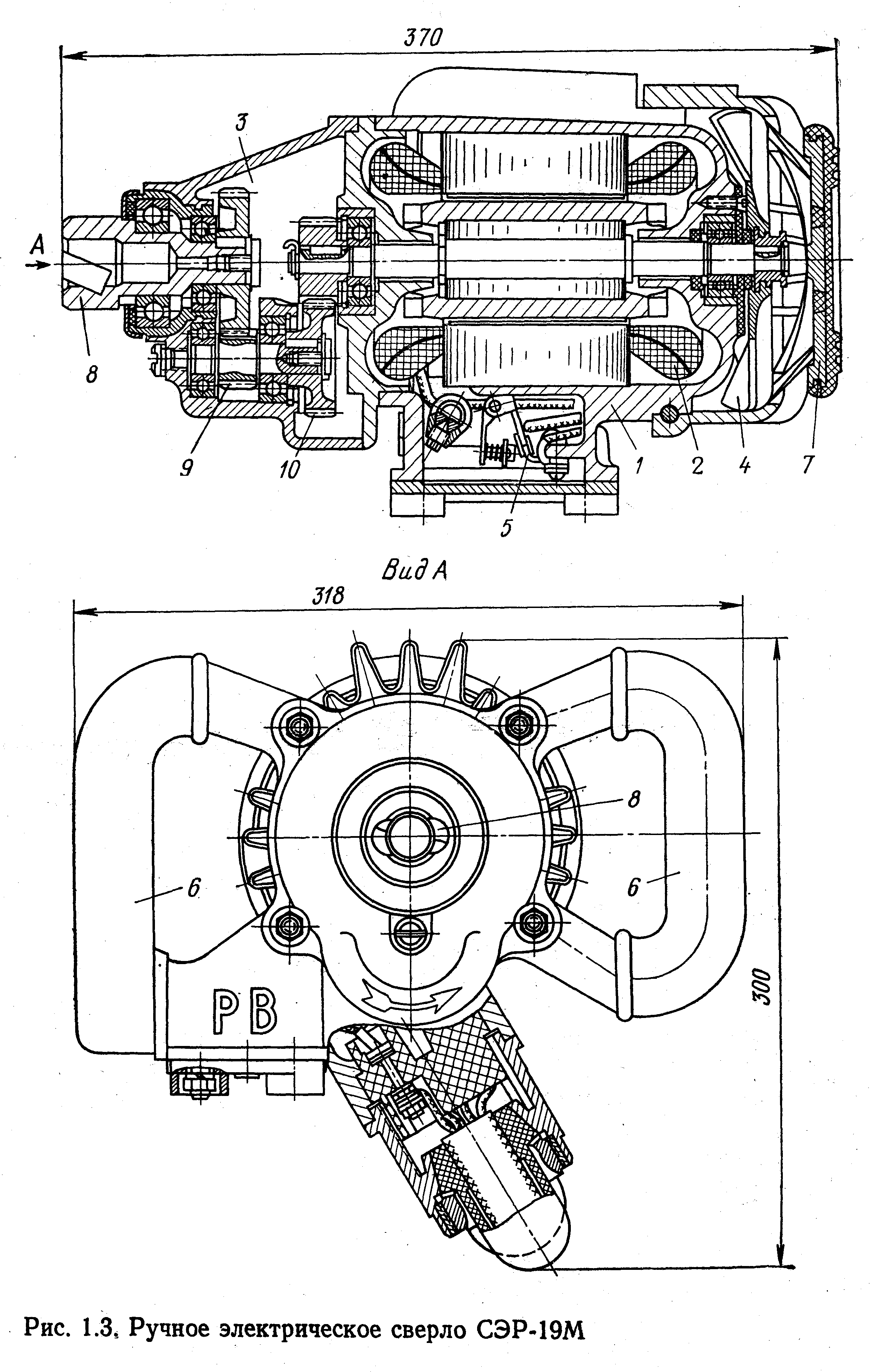

Рис.10. Ручное электросверло СЭР-19М
Рис.11. Принципиальная схема ручного электросверла ЭРП-18 ДМ
Электродвигатель 1 (рис.11, а) вращает зубчатое колесо 2, расположенное на валу ротора. От этой шестеренки вращение передается зубчатым колесам 3 и 4, расположенным на промежуточном валике редуктора в шарикоподшипниках 5, и, наконец, зубчатому колесу 6, закрепленному на шпинделе 8, вращающемся в подшипниках 7. На конце шпинделя имеется гнездо, в которое вставляют хвостовик бура 9 с резцом 10. В корпусе редуктора имеется специальное отверстие, закрытое пробкой.
Электросверла СЭР-19М и ЭР-18ДМ не имеют устройства принудительной подачи, поэтому осевое давление на бур при этих сверлах создается вручную. В отличие от них, электросверло ЭРП-18ДМ имеет канатный податчика для принудительной подачи сверла на забой, что позволяет бурить им шпуры по крепким углям с твердыми включениями и по породе. При включении канатного податчика на имеющийся в редукторе электросверла 1 (рис.2, б) барабан 3 наматывается тонкий стальной канат 4. Другой конец каната закрепляют на стойке 5, установленной у забоя. При работе электродвигателя одновременно вращаются бур 2 и барабан 3, за счет чего создается подача электросверла на забой вслед за углубляющимся шпуром.
Электрический ток напряжением 127. В подводят к сверлу гибким кабелем типа ГРШЭ, один конец которого подсоединяют к выключателю, другой — в штепсельную вилку пускателя.
