Электросверла в зависимости от массы и способа установки в забое разделяют на ручные и колонковые.
Перфораторы.
В переводе с латинского перфоратор означает пробивать, прокалывать, пробуривать. На сегодняшний день к перфораторам относят бурильные машины для бурения шпуров и скважин в породах выше средней крепости (f > 8) ударным, ударно-вращательным и вращательно-ударным способами.
Перфораторы разделяют на:
· Ручные, массой от 15 до 40 кг;
· Колонковые, массой от 40 до 100 кг;
· Телескопные, массой от 25 до 60 кг, предназначенные для бурения шпуров снизу вверх.
Ручные перфораторы применяют совместно с установочными и подающими устройствами — пневмоподдержками — для бурения шпуров диаметром до 46 мм, глубиной до 4 м в породах с / до 16. Иногда ручные перфораторы устанавливают на манипуляторах погрузочных машин.
Колонковые перфораторы применяют для бурения шпуров и скважин диаметром до 85 мм и глубиной обычно до 12 м, иногда до 40 м, их устанавливают на горизонтальных или вертикальных колонках или буровых тележках и снабжают автоподатчиками для создания осевого усилия во время бурения.
Телескопные перфораторы предназначены для бурения шпуров и скважин диаметром до 85 мм глубиной до 15 м. Они установлены на поршневых авто по датчиках, являющихся составной частью перфоратора.
По частоте ударов перфораторы разделяют на:
· Обычные, с числом ударов в минуту до 2000;
· Быстроударные (высокочастотные), с числом ударов в минуту более 2000.
По способу очистки шпура от буровой мелочи различают перфораторы:
· С осевой (центральной) промывкой и продувкой;
· С боковой промывкой;
· С центральным пылеотсосом сжатым воздухом.
Принцип действия перфоратора заключается в следующем:.

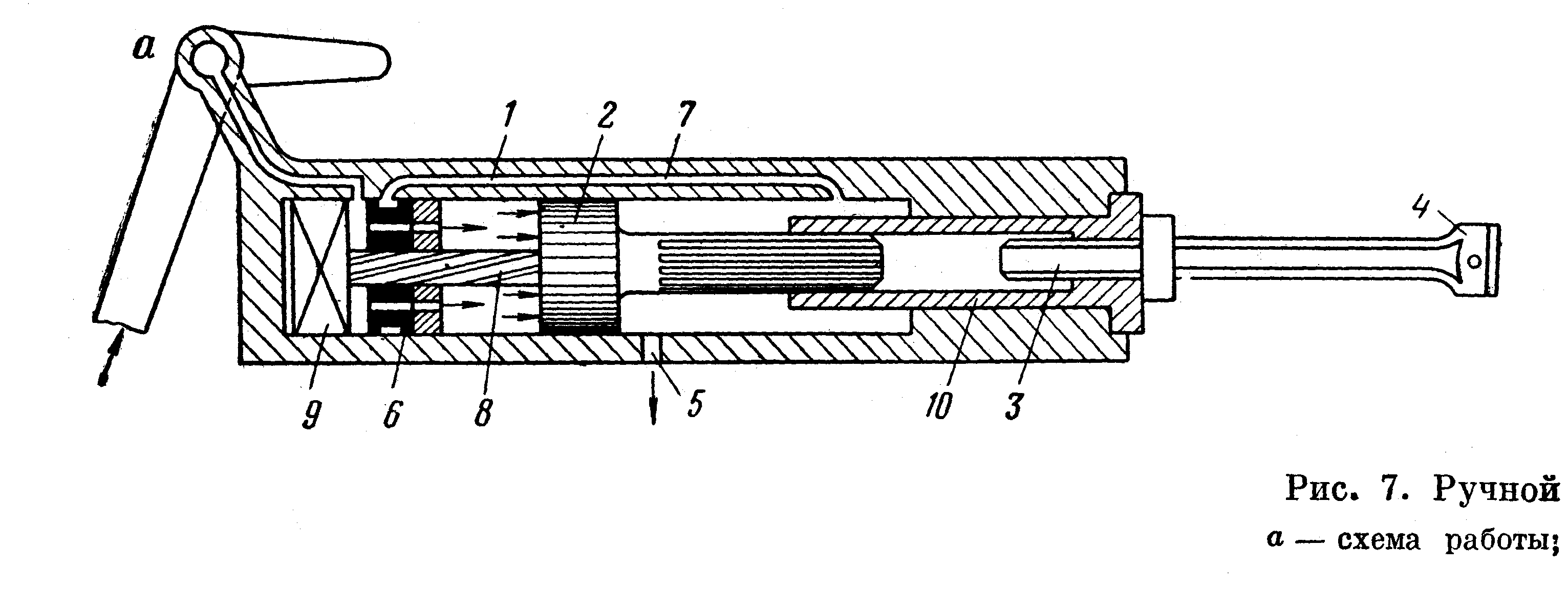

Как в отбойном молотке, возвратно-поступательное движение поршня ударника 2 (рис.3 и 4) осуществляется при помощи воздухораспределительного устройства, регулирующего поступление сжатого воздуха попеременно в левую и заднюю полости цилиндра 1 бурильного молотка.
При впуске сжатого воздуха (рис.3) в левую полость цилиндра 1 поршень-ударник 2, двигаясь слева направо, наносит удар по хвостовику 3 бура (рабочий ход), в результате чего коронка бура 4 внедряется в породу. При движении поршня воздух из правой части цилиндра выталкивается наружу через выхлопное отверстие 5. Когда поршень пройдет выхлопное отверстие, воздух, оставшийся в правой части цилиндра, сжимается и, пройдя по каналу 7, давит на воздухораспределительное устройство 6 и приводит его в действие. В результате прекращается подача воздуха в левую полость цилиндра и воздух направляется по каналу 7 в правую полость цилиндра, при этом поршень-ударник начинает двигаться справа налево, что соответствует холостому ходу. Поршень-ударник, перемещаясь по винтовым канавкам стержня 8 (называемого геликоидальным) поворотного устройства 9, поворачивается на некоторый угол (12—15°). Поворотное устройство (рис. 6) состоит из храпового кольца 11, в выступы которого при холостом ходе поршня (при движении справа налево) упираются собачки 12 на конце геликоидального стержня 5, не позволяя ему поворачиваться. Поршень-ударник своими наружными пазами (шлицами) находится в зацеплении с выступами поворотной буксы 10, а последняя с шестигранным хвостовиком бура. Поэтому при холостом ходе вместе с поршнем-ударником поворачиваются букса и бур. При рабочем ходе поршня собачки не застопорены, поэтому поворачивается геликоидальный стержень, в то время как движущийся поршень и, следовательно, букса и бур, не поворачиваются.
От воздухопровода непосредственно к перфоратору сжатый воздух подают по гибким резиновым шлангам длиною 10—15 м и внутренним диаметром 25 мм в патрубок 13. Воду для промывки подают к перфоратору под давлением 2—4 кгс/см2 по резиновому шлангу диаметром 12 мм, подсоединенному к специальному водяному патрубку 14. Поступившая в перфоратор вода по расположенной внутри промывочной трубке 15 попадает в осевой канал бура 16 и далее в шпур. Для поддержания и центрирования бура во время работы перфоратор имеет откидной буродержатель 17.
