Тема 5. Конструктивная и расчетная схемы
62.На расчетной схеме указываются…
Геометрическая ось вместо балки
Сила давления балки на опору, приложенная в центре опорной поверхности
Расчетный пролет
Все опоры – идеальные
63.При построении расчетной схемы балку принимают, как
Геометрическую ось
64.При построении расчетной схемы считают, что реакции зависят от…
65.Расчетной длиной балки считают…
Расстояние между серединами опорных участков Lo=L-2(Loп/2)-2δ (не уверен в правильности формулы)
66.Под геометрическими признаками опоры подразумевается
Количество независимых перемещений рассматриваемого сечения
67.Под статическими признаками опоры подразумевается
Количество реактивных опорных усилий
68.Данная конструкция опоры на расчетной схеме может быть представлена в виде
Шарнирно-неповижная опора
69.Данная конструкция опоры на расчетной схеме может быть представлена в виде
Шарнирно-подвижная опора
70.Данная конструкция опоры на расчетной схеме может быть представлена в виде
Шарнорно-неподвижная,жесткой заделки
71.При опирании балки указанным способом возникают следующие опорные
Реакции
72.При опирании балки указанным способом возникают следующие опорные реакции
73.При опирании балки указанным способом возникают следующие опорные реакции
74.Какую расчетную схему следует использовать для расчета представленной балки
75.Какую расчетную схему следует использовать для расчета представленной балки
76.Представленная на рисунке конструкция опоры колонны является
Жесткое
77.Представленная на рисунке схема крепления балок позволяет
Исключить поворот сечений. Т.е сделать узел жестким
Тема 6. Расчет конструкций, работающих на сжатие
78.При построении расчетной схемы сжатые элементы нужно представлять в виде…
Стержней
79.Представленную на рисунке колонну (1) можно считать
Внецентрично-сжатая
80.Изображенная на рисунке форма потери устойчивости рассматриваемого элемента соответствует
Продольный изгиб
81.Изображенная на рисунке форма потери устойчивости рассматриваемого элемента соответствует
Поперечный изгиб
82.Продольный изгиб в большей степени зависит от…
Гибкости и материала, из которого изготовлен стержень
83.Несущая способность центрально - сжатой колонны может быть рассчитана по формуле
N ≤ φ * R * A
N— наибольшая вероятная нагрузка;
Ф— наименьшая вероятная несущая способность сечения,
Коэффициента продольного изгиба φ,
84.Коэффициент продольно изгиба зависит от…
Гибкости стержня λ = L 0 / i L 0 — расчетная длина стержня,,
L 0 = μ l , μ-коэффициент, зависящий от способов закрепления концов стержня
l -геометрическая длина стрежня.
, I - момент инерции, i - радиус инерции, А-площадь сечения стрежня.
85.Гибкость конструкции зависит от…
Расчетной длины стержня L 0 =µ L (µ - коэф. зависящий от способа закрепления концов стержня)
Радиуса инерции i = I / A ( I -момент инерции сечения стержня ; A -площадь сечения стержня)
86.Расчетная длина конструкции зависит от…
µ - коэф. зависящий от способа закрепления концов стержня)
L – геометрическая длина стержня
87.Какая из представленных схем распределения нормальных напряжений по сечению колонны соответствует центральному сжатию…
88.Оголовок колонны предназначен для…
Восприятия нагрузок от вышележащих конструкций и передачи их не колонну
89.База колонны предназначена для…
Распределения нагрузки и передачи ее на фундамент
90.Стержень колонны предназначен для…
Передачи нагрузки от оголовка к башне

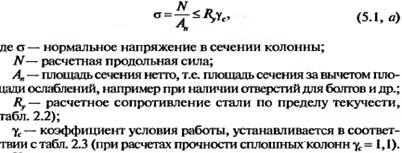

91.Прочность колонн проверяется по условию…
92.Центрально сжатые железобетонные колонны рассчитываются, как…
Точного ответа не дала она.что то там вроде:сила действует с некоторым эксцентрисететом
93.Коэффициент армирования железобетонных колонн в среднем составляет…
0,4-3%
