Міністерство освіти та науки України

Черкаський національний університет ім. Б. Хмельницького

Факультет обчислювальної техніки, інтелектуальних та управляючих систем

Звіт про виконання лабораторної роботи № 4

з дисципліни

“ ВСТУП ДО КОМП’ЮТЕРНИХ НАУК ”

Перевірив роботу: Виконав роботу:

Студент групи КМ-13

_____________________ Вовна Р.В.

Черкаси, 2013

Лабораторна робота № 4

ПРОГРАМНЕ МОДЕЛЮВАННЯ МАШИННИХ АЛГОРИТМІВ ДІЛЕННЯ ЧИСЕЛ З ФІКСОВАНОЮ КРАПКОЮ

Мета роботи: Розглянути машинні алгоритми виконання операції ділення над числами у форматі з фіксованою крапкою

Теоретичні відомості: Машинне ділення організовано за тією ж схемою, як й звичайне десяткове ділення.

Алгоритм полягає в тому, що дільник спочатку зсувається вліво до старшого розряду діленого, а далі на кожнім кроці з діленого віднімається дільник, помножений на цифру частки. При цьому цифра частки підбирається так, щоб при вирахуванні вийшло найменше ненегативне число. Далі залишок від вирахування приймається за ділене. У випадку двійкової системи числення чергова цифра частки виходить з порівняння діленого і дільника. Порівняння це виробляється шляхом вирахування дільника з діленого. Якщо дільник менше (різниця менше нуля), то цифра частки приймається рівної 1, інакше - 0. В другому випадку ділене після порівняння необхідно відновити, додавши до нього регістр дільника. Далі дільник зсувається вправо на 1 розряд і операція продовжується ще n раз. Усього ж операція порівняння проводиться (n+1) раз.

Машинний алгоритм цього методу ділення в застосуванні до двійкових чисел представлений нижче:

Ділення з відновленням залишку. Вихідні дані: ділене в регістрі діленого, дільник у регістрі дільника і нуль у регістрі частки.

1. Зрушуємо дільник уліво доти, поки він не стане більше діленого (або поки не збіжаться їхні старші цифри), позначимо число таких зрушень n;

2. Порівнюємо дільник і ділене. Операція порівняння проводиться за допомогою вирахування, результат заноситься в регістр діленого. Якщо при вирахуванні дільника з діленого отримали заєм (тобто ділене менше дільника), то всуваємо в регістр частки праворуч цифру нуль. Інакше заносимо одиницю і йдемо до пункту 4;

3. Відновлюємо негативний залишок у регістрі діленого до стану перед порівнянням у пункті (2). Для цього додаємо значення дільника до регістра діленого (на кроці (2) при порівнянні ми віднімали);

4. Зрушуємо дільник вправо на один розряд. Якщо не виконана (n+1) ітерація, то перейти до пункту 2.

Розглянемо приклад:

Приклад ділення з відновленням залишку

Поділимо двійкове число 11010₂ на двійкове число 101₂

Частка дорівнює 101, залишок 1.

У такий спосіб у регістрі частки сформується значення частки, а в регістрі діленого - значення залишку. Такий алгоритм ділення називається діленням з відновленням залишку і зрушенням дільника вправо. Існують і інші схеми ділення чисел з фіксованою крапкою.

Спробуємо оптимізувати алгоритм. Нехай A_i - залишок на i-тім кроці (після i-того порівняння), B - вихідний дільник. Розглянемо випадок відновлення залишку:

A_i+1 = A_i + B*2^n-i - B*2^n-i-1

де додавання відповідає відновленню залишку, вирахування - i+1-му порівнянню. Очевидно, що відновлення робити необов'язково:

A_i+1 = A_i + B*2^n-i-1

Просто досить на наступному кроці замість операції вирахування при порівнянні застосувати додавання. Цей алгоритм одержав назву алгоритму ділення без відновлення залишків.

Розглянемо приклад:

Приклад ділення без відновлення залишку

Поділимо двійкове число 11010₂ на двійкове число 101₂

Частка дорівнює 101, залишок 1.

У випадку представлення операндів операції ділення у прямому коді знакові і числові розряди обробляються окремо, при цьому знак частки визначається шляхом додавання по модулю 2 знакових розрядів ділимого і дільника.

При виконанні ділення над операндами представленими у додатковому коді можливі наступні випадки комбінацій знаків дільника та ділимого:

1. X>0, Y>0, Z=X/Y>0 (X – ділене, Y – дільник, Z – частка). В даному випадку виконання операції ділення нічим не відрізняється від ділення додаткових чисел в прямому коді.

2. X<0, Y>0, Z=X/Y<0. Для отримання додаткового коду результату необхідно додати одиницю в n+1 розряд.

3. X>0, Y<0, Z=X/Y<0. Для отримання додаткового коду результату необхідно додати одиницю в n+1 розряд.

4. X<0, Y<0, Z=X/Y>0. На першому кроці алгоритму необхідно для формування вірного знаку частки необхідно із від’ємного діленого віднімати додатній дільник. Далі цей випадок зводиться до випадку №3. Всі цифри частки рівні знакам залишків.

Хід роботи

Варіант: Ділення з відновленням залишку. 8-ми розрядна сітка діленого, дільника. 16-ти розрядна сітка частки та залишку.

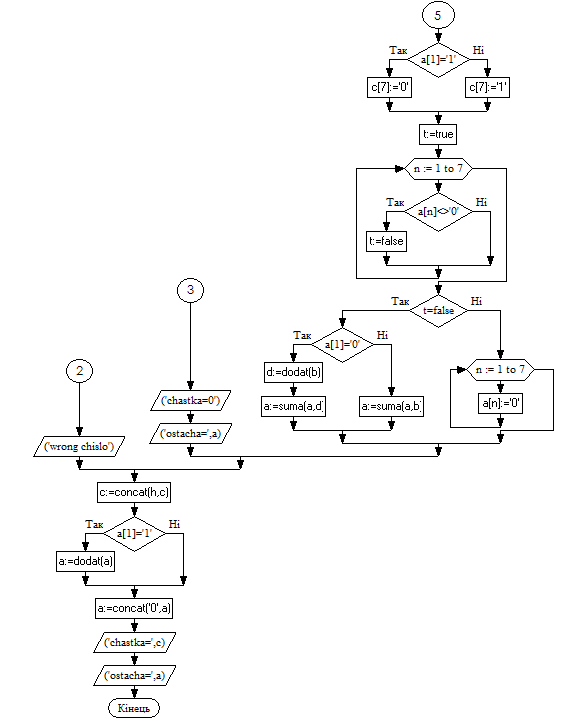

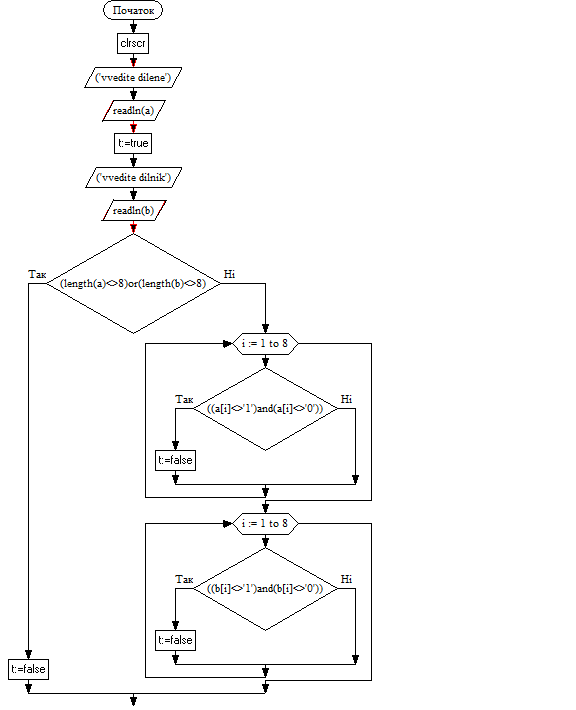

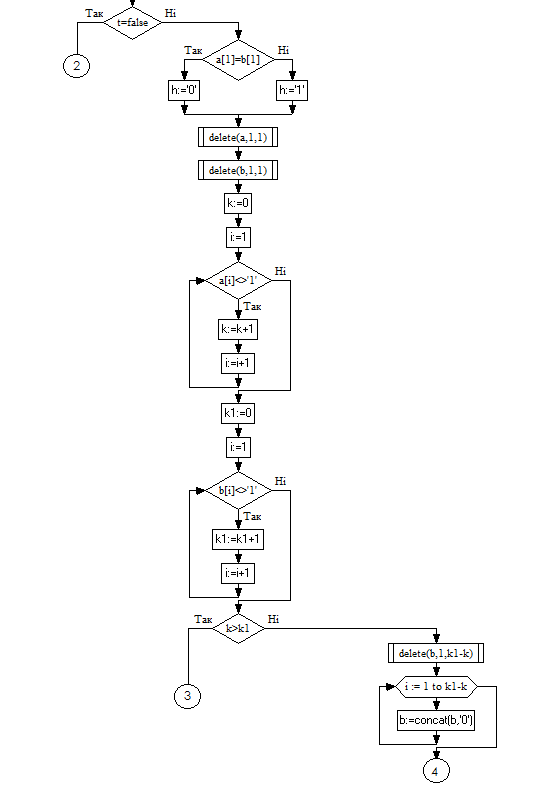

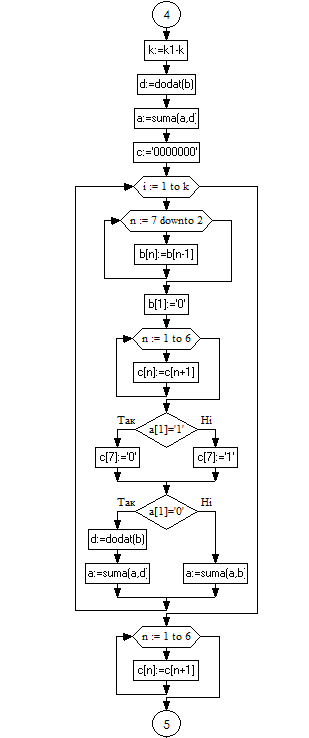

Блок-схема:

Проаналізувавши текст програми я дійшов висновку, що програма призначена для виконання ділення з відновленням залишку. Сітка діленого, дільника - 8-ми розрядна. 16-ти розрядна сітка частки та залишку.

Текст програми:

program Project1;

{$APPTYPE CONSOLE}

uses

SysUtils;

var a,b,d,c,h:string; k1,k,i,n:integer; t:boolean;

function suma(f,d:string):string;

var c,l:integer;

begin

l:=0;

suma:='0000000';

for c:=7 downto 1 do

if ((f[c]='1') and (d[c]='1') and (l=0)) or

((f[c]='1') and (d[c]='0') and (l=1)) or

((f[c]='0') and (d[c]='1') and (l=1)) then begin

suma[c]:='0';

l:=1;

end

else if ((f[c]='1') and (d[c]='0') and (l=0)) or

((f[c]='0') and (d[c]='1') and (l=0)) or

((f[c]='0') and (d[c]='0') and (l=1)) then begin

suma[c]:='1';

l:=0;

end

else if ((f[c]='1') and (d[c]='1') and (l=1)) then begin

suma[c]:='1';

l:=1;

end

else begin

suma[c]:='0';

l:=0;

end;

end;

function dodat(e:string):string;

var i:integer;

begin

i:=length(e);

while e[i]<>'1' do i:=i-1;

for i:=(i-1) downto 1 do

if e[i]='1' then e[i]:='0'

else e[i]:='1';

dodat:=e;

end;

begin

writeln('vvedite dilene'); readln(a); t:=true;

writeln('vvedite dilnik'); readln(b);

if (length(a)<>8) or (length(b)<>8) then t:=false

else begin

for i:=1 to 8 do

if ((a[i]<>'1') and (a[i]<>'0')) then t:=false;

for i:=1 to 8 do

if ((b[i]<>'1') and (b[i]<>'0')) then t:=false;

end;

if t=false then writeln('wrong chislo')

else begin

if a[1]=b[1] then h:='0'

else h:='1';

delete(a,1,1);

delete(b,1,1);

k:=0;

i:=1;

while a[i]<>'1' do begin

k:=k+1;

i:=i+1;

end;

k1:=0;

i:=1;

while b[i]<>'1' do begin

k1:=k1+1;

i:=i+1;

end;

if k>k1 then begin

writeln('chastka=0');

writeln('ostacha=',a);

end

else begin

delete(b,1,k1-k);

for i:=1 to k1-k do b:=concat(b,'0');

k:=k1-k;

d:=dodat(b);

a:=suma(a,d);

c:='0000000';

for i:=1 to k do begin

for n:=7 downto 2 do b[n]:=b[n-1];

b[1]:='0';

for n:=1 to 6 do c[n]:=c[n+1];

if a[1]='1' then c[7]:='0'

else c[7]:='1';

if a[1]='0'then begin

d:=dodat(b);

a:=suma(a,d);

end

else a:=suma(a,b);

end;

for n:=1 to 6 do c[n]:=c[n+1];

if a[1]='1' then c[7]:='0'

else c[7]:='1';

t:=true;

for n:=1 to 7 do if a[n]<>'0' then t:=false;

if t=false then if a[1]='0' then begin

d:=dodat(b);

a:=suma(a,d);

end

else a:=suma(a,b)

else for n:=1 to 7 do a[n]:='0';

end;

end;

c:=concat(h,c);

if a[1]='1' then a:=dodat(a);

a:=concat('0',a);

writeln('chastka=',c);

writeln('ostacha=',a);

Readln;

end.

Робота програми:

Висновок: Виконуючи лабораторну роботу я ознайомився з програмним моделюванням машинного алгоритму ділення чисел з фіксованою крапкою. Також я розглянув машинні алгоритми виконання операції ділення над числами у форматі з фіксованою крапкою.
