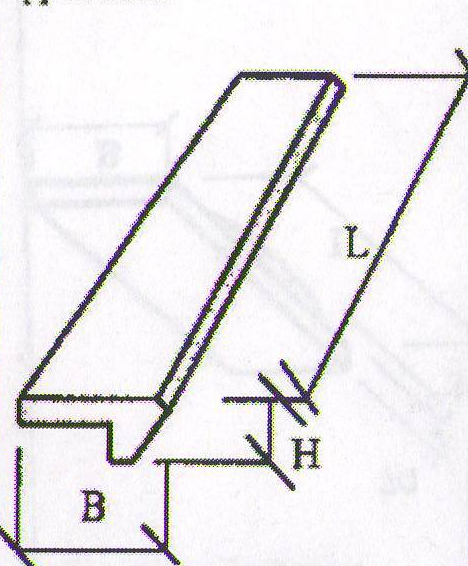

В здании запроектирован вход в техническое подполье, который расположен в лестничной клетке. Спуск до отметки - 2,3 осуществляется по наборным ступеням, опирающимся на наклонную кирпичную кладку.
Выход на кровлю устроить из лестничной клетки, через противопожарный люк по закрепленной стальной стремянке .

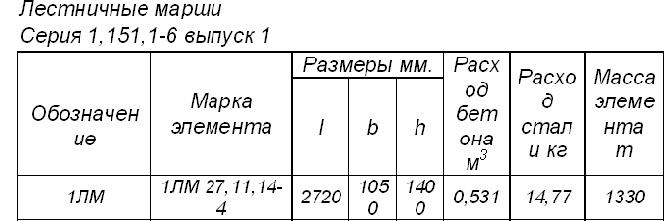

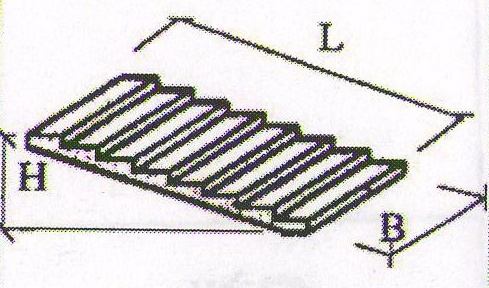

Лестничные марши

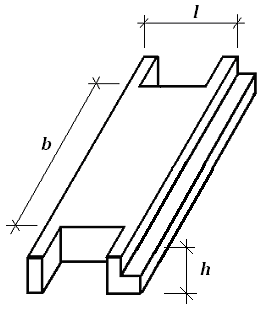

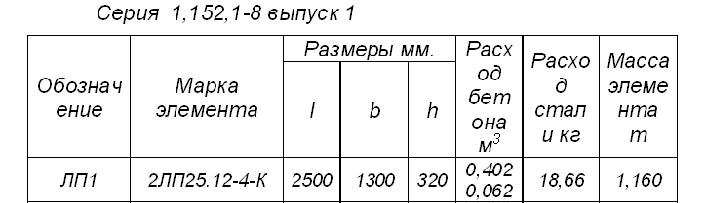

Лестничные площадки
Ограждение лестничных маршей и площадок.

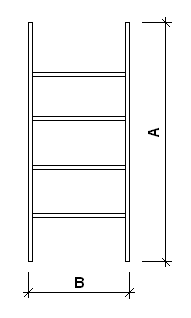

На маршах и площадках принято металлическое ограждение. Для выхода на чердак предусмотрены металлические стремянки. На крыльце установлена металлическая решетка для вытирания ног.
Таблица 5
| Марка позиция | Марка | Размеры | Кол-во | Вес стали, кг | Масса эле-мента, т | |
| А | В | |||||
| МВ 24.14 | МВ 24.14-24.9Р | 978 | 2400 | 16 | 20,95 | 0,023 |
| МВ 18.9 | МВ 18.9-18.9Р | 978 | 1800 | 2 | 16,15 | 0,018 |
| ПВ-13.9 | ПВ-13.9Р | 978 | 1260 | 2 | 10,24 | 0,011 |
| РН-7.5 | РН-7.5 | 480 | 690 | 2 | 11,54 | 0,012 |
| СК-27.6 | СК-27.6 | 2720 | 660 | 2 | 20,65 | 0,021 |
Козырьки входов.
Для защиты входа в здание используются козырьки входов для защиты дверей и тамбуров от атмосферных осадков.
Оконные блоки.
В оконных блоках выполнено устройство, обеспечивающее организованный приток воздуха. А также для освещения помещения и защиты от Снега, дождя и д.р. Остекление двойное , окна деревянные.
Окна – светопрозрачное ограждение , служащее для освещения , проветривания помещений. Площадь окна рассчитывалась по принципу 1/5 – 1/8 площади пола . Окна приняты СТБ 939-93.
По материалу конструкции окна окна в проектируемом здании – деревянные с двойным остекл ением, так как проектируемое здание строится в городе с умеренным климатом.
Оконный блок состоит из оконных коробок, остекленных переплетов и подоконных досок.
Оконная коробка представляет собой раму, оконные переплеты. Стекла вставляют в специально расположенные в конструкциях переплетов четверти, называемые фальцами, и крепят гвоздями. По конструктивному решению в здании установлены общие оконные коробки. Коробки в стенах укрепляют ершами в швах кладки или гвоздями, которые забивают в специально устанавливаемые деревянные пробки. Зазор между пробкой и стеной тщательно запенивают. Коробку обязательно покрывают слоем толя или рубероида. Откосы оштукатуривают снаружи и внутри.
Дверные блоки.
Двери служат для сообщения и изоляции помещений, входа в здание. Их расположение, количество, размеры определяют с учетом числа помещений и других факторов.
Двери состоят из коробок, представляющих собой рамы укрепленные в дверных проемах стен. Дверные коробки имеют четверти глубиной 15 мм для навески полотен. Дверные коробки в проемах каменных стен крепятся гвоздями или ершами, забиваемыми в специально устанавливаемые в конструкции проемов деревянные пробки. Коробка должна
быть антисептирована и обита толем. В перегородках зазор между коробкой и конструкцией ограждения закрывают наличником.
Основными дверными приборами являются: навесные металлические петли, дверные ручки, врезные замки, задвижки.
Наружные и тамбурные двери оборудованы устройствами. Обеспечивающими принудительное и бесшумное закрытие. Наружные двери имеют запорные устройства, которые могут быть открыты изнутри при пожаре, внутренние двери оборудованы замками.
Так же для удобства двери подобраны по стороне открывания.
Крыша.
В проектируемом здании запроектирована стропильная кровля. Покрытием для данной кровли является металлочерепица. Для предотвращения скатывания снега в не желаемых местах, например, над входом рекомендуется предусматривать установку снегозадержателей. Стропильная кровля запроектирована из бруска и доски хвойных пород древесины влажностью не более 20%.Качество древесины должно удовлетворять требованиям ГОСТ 8486-86*. Проектируемое здание имеет холодный чердак. Покрытия стропильной кровли - металлочерепица -Монтеррей. Крепление металлочерепицы производится самонарезными шурупами RA-4.9x27 с уплотнительной шайбой. Покрытия кровли укладывать после устройства вентшахт. Подшивку карнизных свесов выполнить из алюминиевого сайдинга. Водосточные трубы крепить к стенам хомутами с шагом не более 1900мм. Хомут ставится также в месте стыка труб. Расстояние от низа водосточных труб до отмостки не боле 200мм.
| Пози - ция . | Наименование | Размеры, мм. | Кол-во шт. | Объём древе-сины | ||
| a | h | l | ||||
| 1 | Мауэрлат | 150 | 150 | 29600 | 2 | 1.030 |
| 2 | Стропильная нога | 100 | 150 | 7200 | 14 | 0.109 |
| 3 | Подкос | 100 | 100 | 3500 | 20 | 0.035 |
| 4 | Ригель | 50 | 150 | 7750 | 20 | 0.058 |
| 5 | Стойка | 150 | 150 | 2400 | 38 | 0.065 |
| 6 | Прогон | 150 | 150 | 29600 | 1 | 0.441 |
| 7 | Лежень | 150 | 150 | 29600 | 1 | 0.441 |
| 8 | Кобылка | 50 | 100 | 1500 | 40 | 0.007 |
| 9 | Обрешётка | 30 | 30 | 29600 | 286 | 0.114 |
| 10 | Стропильная нога | 100 | 150 | 5200 | 25 | 0,109 |
2.7 Полы
При установке полов слой клеящей мастики, на который прикрепляется покрытие пола к стяжке, должен отстоять от граней стен и перегородок на 300-400 мм при покрытиях из рулонных материалов (линолеум) и на 100-150 мм-при покрытии из штучных материалов.
3. Технико-экономические показатели объёмно-планировочных решений здания.
| №пп | Наименование | Ед. изм | По проекту | |
| 1 2 3 4 5 6 7 8 9 10 | Площадь участка
Общая сметная стоимость жилого дома
в т. ч. стоимость СМР
Оборудование
Общая продолжительность строительства ж\д
в т. ч. Подготовительный период
Трудоёмкость строительства
Показатели на единицу мощности на 1м2 общей
площади
Трудоёмкость
Материалоёмкость
А) сталь, привед. к А-1 и С 38\23
Б) лесоматериалы, привед. к круглому лесу
В) цемент, привед. к М400
Сметная стоимость инженерных сетей в т. ч. СМР
Количество квартир А) однокомнатных Б) Двухкомнатных В) трёхкомнатных
| Га Тыс. руб. Тыс. руб. Мес. Чел.-дн. Чел.-дн. Кг. М3 Кг. Тыс. руб Шт. Шт. Шт. | ||
4.Краткое описание генплана
Въезд на территорию жилого дома осуществляется по проектируемой дороге со стороны существующей улицы, также предусмотрен подъезд к трансформаторной подстанции со стороны существующей улицы. Проектом предусматривается стоянка на семь автомобилей и одно парковочное место для маломобильных граждан. Покрытие подъезда к жилому дому запроектировано из асфальтобетона. Предусматривается устройство тротуара вдоль проезда, вдоль дома и для удобного подхода к ближайшей существующей застройке.
Покрытие-асфальтобетон.
На территории предусматривается устройство хазяйственной площадки для чистки вещей, площадки для отдыха взрослых с устройством МАФ (песочница, рукоход, качели, горка для съезжания, стенка-турник). Покрытие детской игровой площадки-кирпичная спецсмесь.
Проектом предусмотрено озеленение участка деревьями, кустарниками, газоном обыкновенным.
5.Наружная и внутренняя отделка
Перегородки толщиной 120мм выполнить из керамического кирпича марки КРО 100\15 на цементно-песчаном растворе М50. Перегородки толщиной 65 мм выполнять из полнотелого керамического кирпича марки КРО-100\15 на цементно-песчаном растворе М50 с армированием 2ф4 S 500 через 3 ряда кладки по высоте. Расход арматуры ф4 S 500 по СТБ 1704-2006-270кг.
Перегородки толщиной 100 мм выполнить из блоков ячеистых стеновых М288*100*588-1,5-550-15-3 по СТБ 1117-98 на цементно-известковом растворе М50.
Наружный и внутренний слой трёхслойных кирпичных стен соединяется гибкими стеклопластиковыми связями СПА-6 СТБ 1103-98.
В процессе кладки облицовочного слоя наружных стен, в местах поворота выполнить армирование сетками С2 с шагом по высоте 600мм.
В процессе кладки в углах на пересечении стен уложить сетки С1 с шагом 600мм по высоте.
В облицовочном слое наружной стены выполнить деформационные швы с шагом не более 6м, а также в нижнем и верхнем рядах каждого этажа выполнить отверстие для вентиляции воздушной прослойкой по полю стены с шагом не более 3м путём не заполнения вертикальных швов раствором.
13. Стены лоджий выполнить из камня силикатного лицевого марки СЛ-125\35 СТБ 1228-2000 на цементно-известковом растворе М50. Крепление кирпичных перегородок, перегородок из блоков ячеистых стеновых к наружным стенам, к плитам перекрытия выполнить по типу узлов 7,19 серии 2230-1 в5.
Полы и примыкание их к стенам и перегородкам выполнить по деталям серии 2144-1\88
На стенах выполнить улучшенную цементно-песчаную штукатурку толщиной 15мм, затем окрасить в 2 слоя в соответствии с планом.
6.Архитектурно планировочное решение
Архитектурно планировочные решения и площади всех помещений квартир 5-этажного жилого дома разработаны в соответствии с требованиями СНБ 3. 02. 04-03. Габаритные размеры дома в плане в осях 1-10-27.3 м; в осях А-Д-12.9 м. Высота здания от пола первого этажа до конька крыши-17.47 м.
Дом запроектирован с двумя лестничными клетками. На каждую лестничную клетку выходят 2 квартиры. Набор квартир на одном этаже:
2-комнатных-3 шт.
3-комнатных-1 шт.
Все типы квартир имеют функциональную взаимосвязь помещений. В квартирах предусмотрен необходимый минимальный набор помещений: жилые комнаты (общая комната, спальня), подсобные помещения (прихожие кухни). Запроектированы раздельные санузлы. Все квартиры имеют летние помещения (остеклённые лоджии). Торцевые 2-комнатные квартиры имеют кладовые (категория 2). Во всех квартирах обеспечено достаточное время инсоляции.
Входная площадка крыльца имеет отметку -0,920. Запроектирован пандус для съезда колясок. Над крыльцами предусмотрено устройство козырьков со скатной крышей, являющихся архитектурным элементом дворового фасада.
Высота жилого этажа принята 2.8м. В здании запроектирован подвал на отметке -2,5м.
В подвале расположен узел ввода водопровода и электрощитовая, выполнена прокладка инженерных коммуникаций. Разработана планировка хозяйственных кладовых для жильцов, запроектированы бетонные полы.
В подвале кроме окон продухов, обеспечивающих необходимый воздухообмен, в каждом из двух отсеков предусмотрены по 2 окна для дымоудаления и возможности дополнительного пути эвакуации.
Круша запроектирована скатной, стропильной, с холодным чердаком, с покрытием асбестоцементными волнистыми листами и организованным водостоком.
В проектируемом доме предусмотрено трёхслойное остекление (двухкамерный стеклопакет) с нормативным сопротивлением теплопередачи не ниже 1.0м2 ° С\Вт.
Использованная литература.
Буга П.Г.-Гражданские, промышленные и сельскохозяйственные здания.
Неелов В.А.-Гражданские здания
Т.Г. Малаковой-Конструкции гражданских зданий
Т.Г. Макслаговой-Стройиздад
Шерешевский И.А. Конструтирование гражданских зданий
СНиП 2.04.05.86 «Отопление, вентиляция и кондиционирование»
СНБ 2.04.02-2000 «Строительная климатология»
СНБ 2.01.01.93 «Строительная теплотехника»
СНБ 3.02.04-03 «Жилые здания»
СТБ 939-93-Окна и балконные двери
Гост 21.101-93 СПДС. Условные графические обозначения и изображения элементов генеральных планов сооружений транспорта\МНТКС
