На основании вышеизложенного здание относиться ко второму классу по СНиП 2.01.07-85.
1.4.Инженерные сети здания
Водоснабжение и канализация.
Водоснабжение предусмотрено от проектируемой сети водопровода. Сети систем холодного и горячего водоснабжения монтировать: подводки и стояки систем холодного и горячего водоснабжения-из полипропиленовых труб диаметром 20-50 мм; магистрали систем холодного и горячего водоснабжения-из стальных водогазопроводных оцинкованных труб диаметром 40мм, которые изолируются.
Трубопроводы холодного и горячего водоснабжения изолировать в подвале в подвале и стояки выше отм. 0.000 цилиндрами из минеральной ваты толщиной 20мм по ГОСТ 23208-2003.
Отвод сточных вод от санитарных приборов предусмотрен в проектируемую сеть канализаций.
Сеть канализации монтируется: подводки, стояки, магистральные трубопроводы и выпуски из полипропиленовых труб диаметром 50, 110мм.
Материал труб-из полимерных материалов.
Отопление
Настоящим проектом разрабатываются системы отопления 5-ти этажного жилого дома. Технические решения, принятые в проекте, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм и правил, действующих на территории РБ, и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных проектом мероприятий.
Проект выполнен в соответствии с действующими нормами и правилами:
-СНиП 2.04.05.86 «Отопление, вентиляция и кондиционирование»
-СНБ 2.04.02-2000 «Строительная климатология»
-СНБ 2.01.01.93 «Строительная теплотехника»
-СНБ 3.02.04-03 «Жилые здания»
Система отопления принята двухтрубная поквартирная с нижней разводкой магистралей, прокладываемых над полом квартир.
Бытовая регулировка теплоотдачи нагревательных приборов осуществляется кранами двойной регулировки.
Нагревательные приборы и трубопроводы после монтажа окрашиваются масляной краской за 2 раза под цвет помещения.
Вентиляция
В здании запланирована вытяжная вентиляция с естественным побуждением по схеме: приток в жилые помещения, вытяжка через кухни и санузлы.
Удаление воздуха осуществляется через вентиляционные пластмассовые решётки РВ 200х200 для кухонь и РВ 120х200 для ванных комнат и санузлов по вентиляционным каналам.
Газоснабжение
Технические решения, принятые в проекте, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм и правил, действующих на территории РБ, и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных проектом мероприятий. Газоснабжение жилого дома предусмотрено от ранее запроектированного п\э газопровода низкого давления диаметром 90х5,2. Минимальная глубина заложения газопроводов-1,0м. При пересечении газопровода с существующими подземными коммуникациями вызвать представителей служб, эксплуатирующих данные коммуникации. При укладке газопровода в траншею дно должно быть очищено, выровнено и запланировано для обеспечения плотного прилегания его ко дню траншеи. Засыпка газопровода осуществляется грунтом без содержания твёрдых включений.
Электроснабжение
Категория электроснабжения=2. Электроснабжение проектируемого жилого дома предусмотрено от разных секций двумя кабелями, которые проложить в траншее, согласно трассе, приведённой на плане расположения сетей электроснабжения. Ввод кабелей в дом выполнить в отверстия с заложенными асбестоцементными трубами диаметром 100мм.
Освещение двора предусмотрено светильниками с лампами, устанавливаемыми на кронштейнах на фронтоне над выходным крыльцом.
1.5. Экспликация помещений.
Таблица 1
«Экспликация помещений»
| Обозначение на плане | наименование | Кол. Шт. на этаже | Кол. Шт. всего | Общая площадь одной квартиры, м2 | Всего, общая площадь, м2 |
| 2Б | Двухкомнатная квартира | 2 | 10 | 61,40 | 614,00 |
| 2Б | Двухкомнатная квартира | 1 | 5 | 60,52 | 302,60 |
| 3Б | Трёхкомнатная квартира | 1 | 5 | 80,8 | 400,40 |
| Итого: | 4 | 20 | 1317,00 | ||
| 1 | Тамбуры | 2 | 5,78 | ||
| 2 | Лестничные площадки на отм. -0,880 | 2 | 13,60 | ||
| 3 | Лестничные площадки 1-5 этажей | 18 | 84,20 | ||
| Лестничная клетка 1-го этажа и под пригл. маршем | 2 | 26,60 | |||
| Лестничные клетки типовых этажей | 2 | 8 | 123,52 |
2. Краткое описание конструктивных решений здания
Кладку стен из силикатного камня выполнять на цементно-известковых растворах с противоморозными добавками с введением пластификаторов. При возведении стен из силикатных камней растворы с добавками поташа не применять.
Кладку внутренних стен всех этажей и наружных стен четвёртого пятого этажей и чердака выполнять на растворе марки М50. Кладку наружных стен первого второго третьего этажа выполнять на растворе М50. В местах пересечений разнонагруженных продольных и поперечных стен должны быть уложены в уровне низа панелей междуэтажных перекрытий каждого этажа сварные арматурные сетки.
2.1. Конструктивная схема здания - бескаркасная с продольными и поперечными несущими стенами. Вся нагрузка от перекрытий, оборудования и т.п., передается на несущие стены, от стен на фундаменты, а затем на основание.
2.2. Основания
Основанием для фундаментов служат грунты со следующими характеристиками:
- Рельеф спокойный, суглинки, грунтовые воды отсутствуют

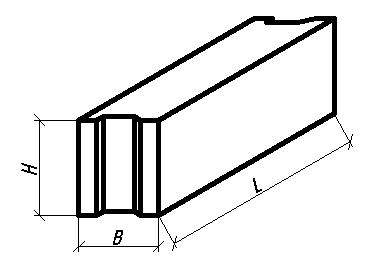

2.3 Фундаменты.
