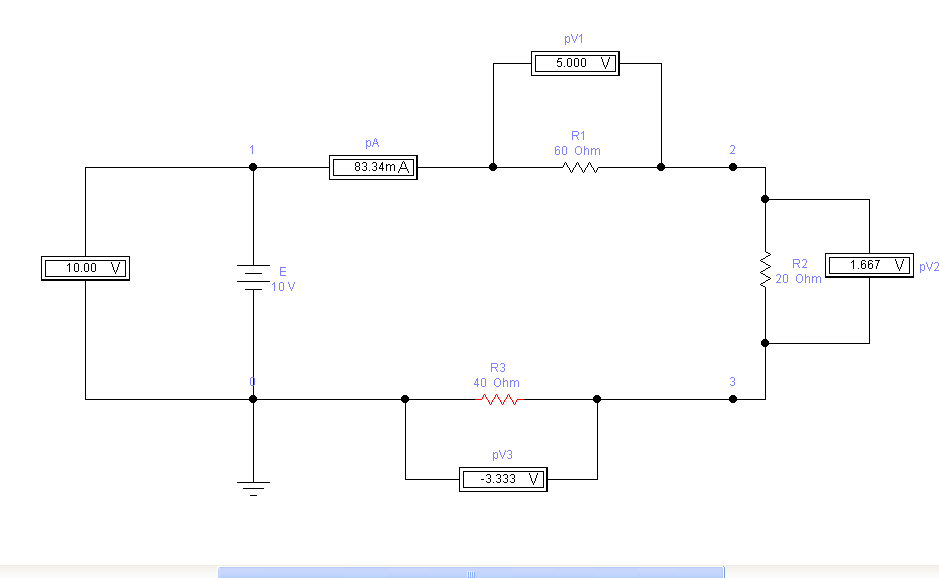

Задача 6 Измерение напряжения в электрической схеме
Провести моделирование электрической цепи для измерения напряжения в различных местах
| № вар. | I | Е1 | R1 | R2 | R3 | RA3 | f | L | С | RV2 | R0 |
| А | В | Ом | mОм | Гц | мГн | мкФ | кОм | Ом | |||
| 12 | 3,5 | 17 | 80 | 40 | 80 | 360 | 300 | 50 | 25 | 3,5 | 15 |
Построение векторной диаграммы начинаем с отложения на комплексной плоскости вектора тока I, который является общим для всех элементов цепи. Причём направление вектора выбираем произвольно. На рис 3.8, а вектор тока I выбран совпадающим с положительным направлением действительной оси. Вектор напряжения на активном сопротивлении UR совпадает по направлению с вектором тока, его называют активной составляющей напряжения, UR = R∙I. Вектор напряжения на индуктивности катушки UL = jXL∙I опережает вектор тока на угол 90°. Вектор напряжения на ёмкости UC = - jXC∙I отстаёт от вектора тока на угол 90°.
Задача 7 Изучение закона Ома
Провести моделирование электрической цепи для проверки закона Ома для участка цепи и всей цепи
| № вар. | I | Е1 | R1 | R2 | R3 | RA3 | f | L | С | RV2 | R0 |
| А | В | Ом | mОм | Гц | мГн | мкФ | кОм | Ом | |||
| 12 | 3,5 | 17 | 80 | 40 | 80 | 360 | 300 | 50 | 25 | 3,5 | 15 |

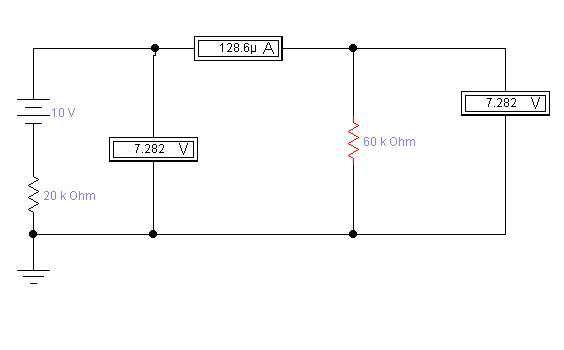

Провести моделирование электрической цепи для проверки закона Ома для участка цепи и всей цепи, рис. 7-1.

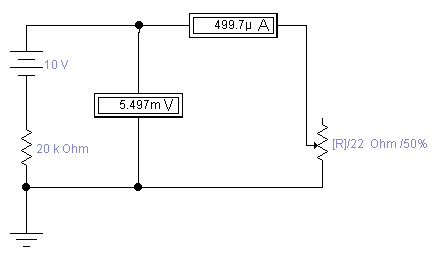

Провести моделирование электрической цепи рис. 7–2. Построить вольтамперную характеристику (ВАХ) реального источника ЭДС.

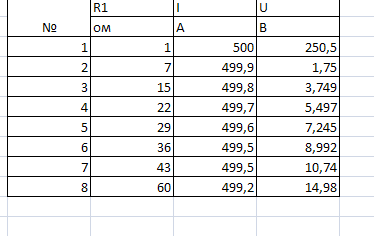

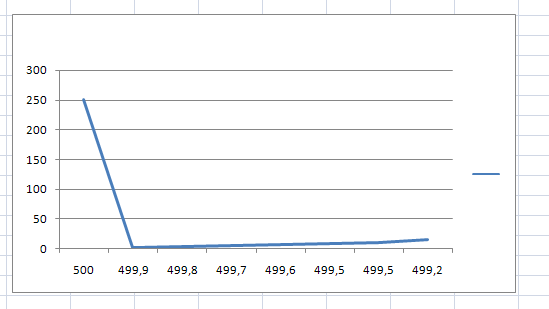

Изменяя сопротивление нагрузки R 1 от 0 до R 1 , записать показания приборов. По результатам измерений построить внешнюю ВАХ U
Задача 8. Исследование управляемых источников напряжения

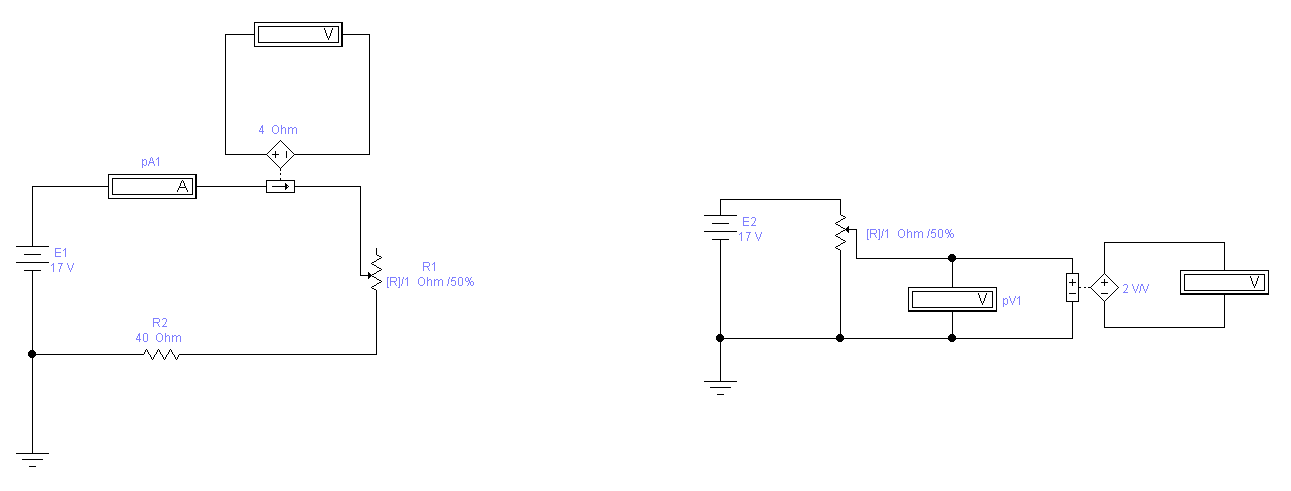

Провести моделирование управляемого источника напряжения током
и управляемого источника напряжения, управляемого напряжением

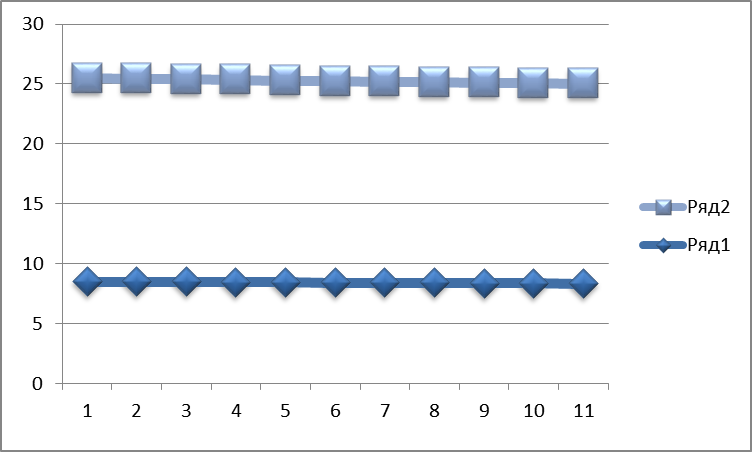

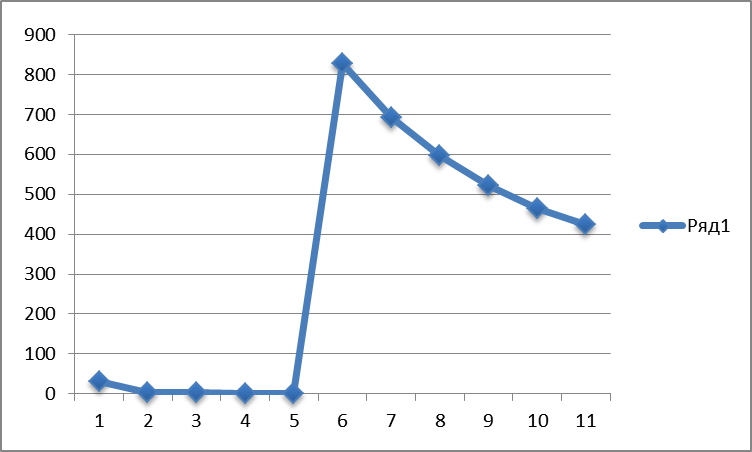

Построить характеристики управляемых источников напряжения.
| № вар. | I | Е1 | R1 | R2 | R3 | RA3 | f | L | С | RV2 | R0 |
| А | В | Ом | mОм | Гц | мГн | мкФ | кОм | Ом | |||
| 12 | 3,5 | 17 | 80 | 40 | 80 | 360 | 300 | 50 | 25 | 3,5 | 15 |
Определить коэффициент передачи устройств
| № | U | I | № | U2 | I2 | ||
| B | A | B | B | ||||
| 1 | 125,9 | 31,48 | 1 | 8,498 | 17 | ||
| 2 | 14,98 | 3,744 | 2 | 8,481 | 16,96 | ||
| 3 | 7,693 | 1,991 | 3 | 8,464 | 16,93 | ||
| 4 | 5,423 | 1,356 | 4 | 8,447 | 16,89 | ||
| 5 | 4,111 | 1,028 | 5 | 8,43 | 16,86 | ||
| 6 | 3,311 | 827,7 | 6 | 8,414 | 16,83 | ||
| 7 | 2,771 | 692,7 | 7 | 8,397 | 16,79 | ||
| 8 | 2,383 | 596,7 | 8 | 8,381 | 16,76 | ||
| 9 | 2,09 | 522,4 | 9 | 8,364 | 16,73 | ||
| 10 | 1,861 | 465,2 | 10 | 8,348 | 16,7 | ||
| 11 | 1,698 | 424,6 | 11 | 8,333 | 16,67 |
Вывод: Мы Провели моделирование управляемого источника напряжения током
и управляемого источника напряжения, управляемого напряжением
