Задача 4 Измерение напряжения источника ЭДС

Дата: 2025-06-02; Просмотры: 7
Оценка:
0.00 из 5.00 — оценок
Скачиваний: 0

№ вар.

 I Е1 R1 R2 R3 RA3 f L С RV2 R0
А В

Ом

 mОм Гц мГн мкФ кОм Ом
12 3,5 17 80 40 80 360 300 50 25 3,5 15



определить внутреннее сопротивление вольтметра, сравнить с заданными значение pV1 и pV2.


Источник ЭДС (электродвижущая сила) имеет маленькое внутреннее сопротивление. Идеальный источник ЭДС имеет внутреннее сопротивление равное нулю. В EWB внутреннее сопротивление источника ЭДС по умолчанию равно нулю. К источникам ЭДС относятся электромеханические генераторы, химические источники энергии (аккумуляторы, батарейки). Для измерения напряжения источников энергии используются вольтметры. Идеальный вольтметр имеет бесконечно большое внутреннее сопротивление. В EWB по умолчанию RV = 1 МОм (1МОм = 106 Ом).

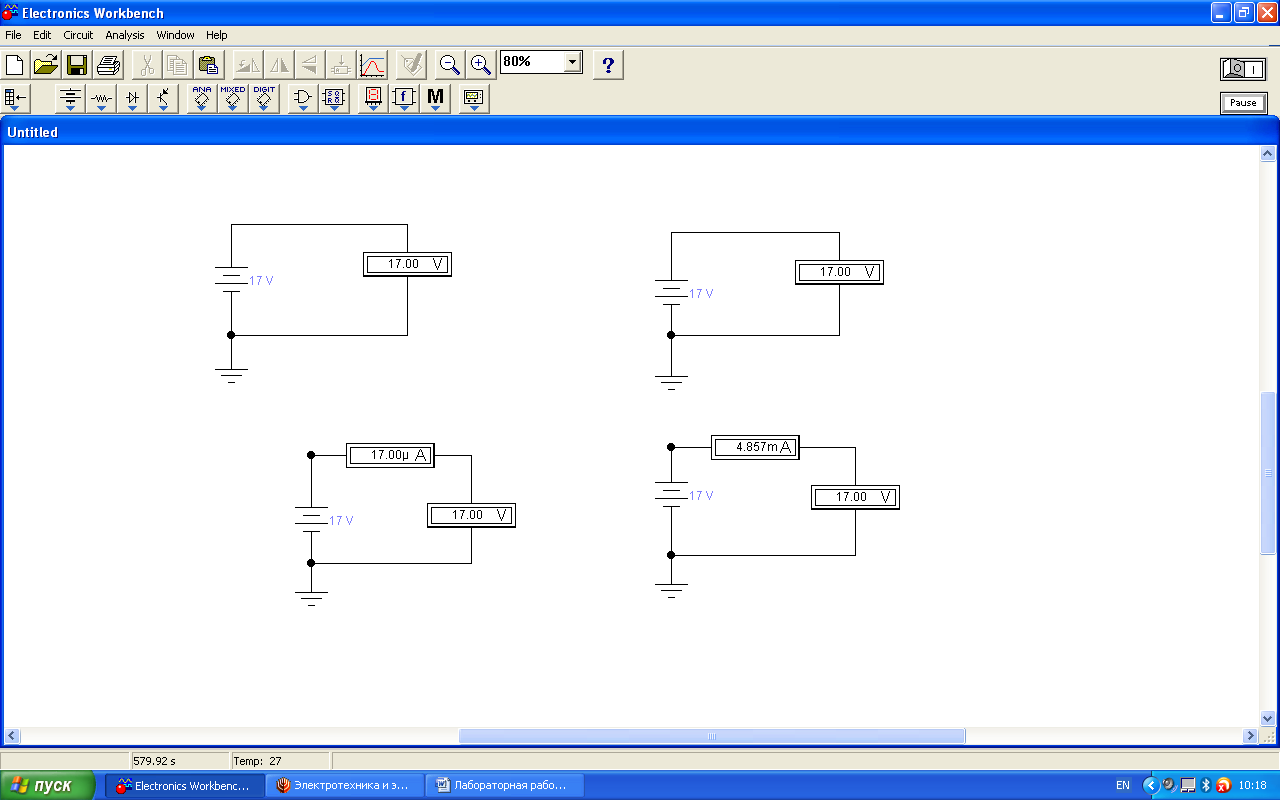

На рис. 4-1 показано включение вольтметра для измерения напряжения идеального источника ЭДС. Как видно из показаний вольтметров pV 1 и pV 2 , имеющих различные значения внутренних сопротивлений, они не оказывают в этом случае влияние на измерение ЭДС и показывает одинаковые значения. Включить в цепь вольтметров амперметры, рис. 4-2 записать показания токов.

Задача 5 Измерение напряжения в цепи реального источника ЭДС

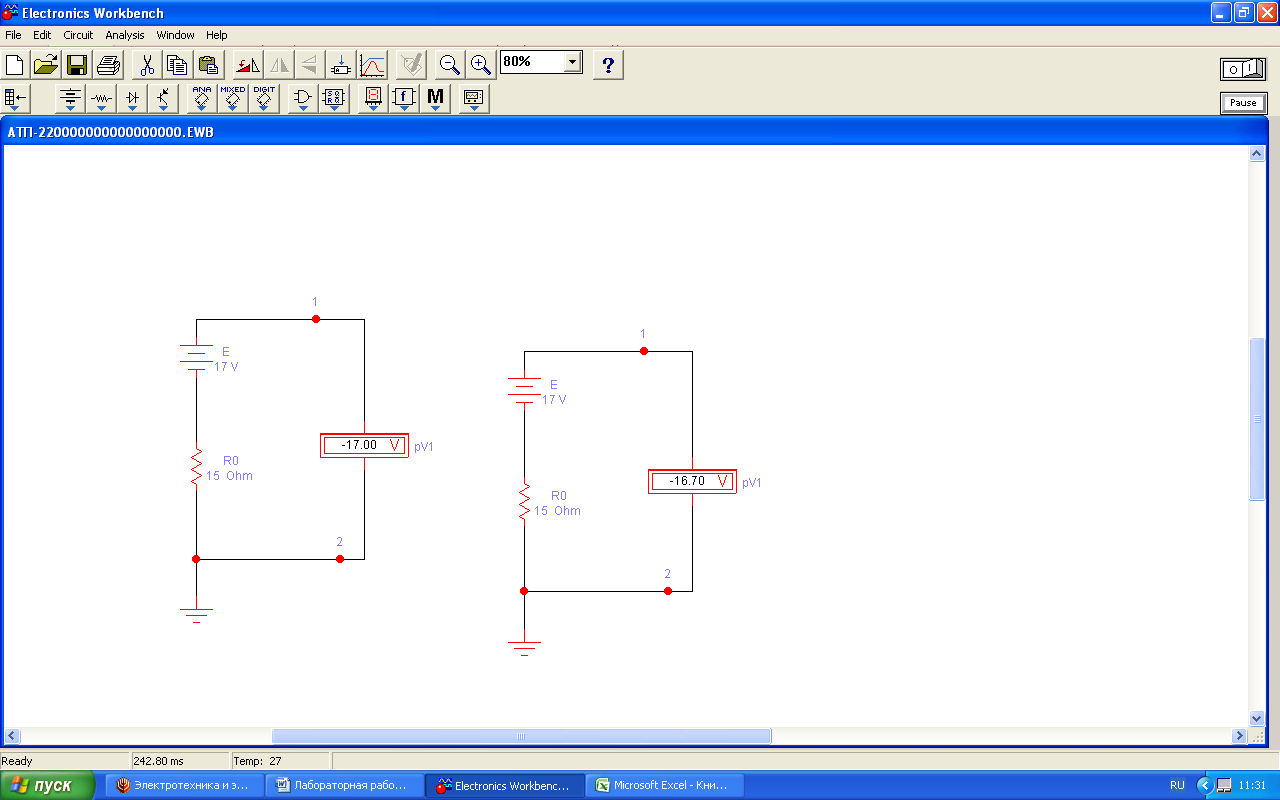

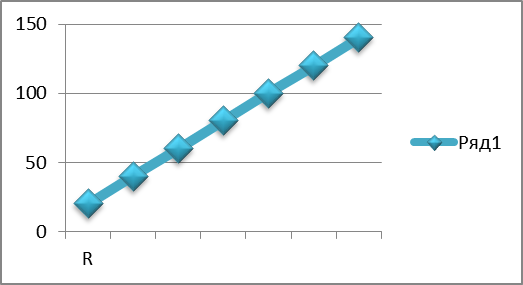

Провести моделирование реального источника ЭДС рис. 5-1, а,б. На рис. 5-1, а изображена схема реального источника ЭДС, к зажимам которого подключен вольтметр c внутренним сопротивлением RV 1 = 1 МОм. Исследовать влияние внутреннего сопротивления вольтметра на измерение напряжения на зажимах источника ЭДС, рис. 5-1, б. Определить погрешность измерения в зависимости от величины внутреннего сопротивления вольтметра Rv2.

№ вар.

I

Е1

R1

R2

 R3

RA3

 f

L

С

RV2

 R0

А

В

Ом

mОм

 Гц

мГн

мкФ

кОм

 Ом

12

3,5

 17

80

40

80

 360

300

 50

25

3,5

15




№

Rv2

E0

Eн



кОм

B

B

%

1

20

17

15,36

9,65

2

40

17

16,14

5,06

3

60

17

16,14

5,06

4

80

17

16,67

1,94

5

100

17

16,65

2,06

6

120

17

16,7

1,76

7

140

17

16,75

1,47



Вывод: Провел моделирование реального источника ЭДС рис. 5-1, а, б. Исследовал влияние внутреннего сопротивления вольтметра на измерение напряжения на зажимах источника ЭДС, рис. 5-1, б. и определил погрешность измерения в зависимости от величины внутреннего сопротивления вольтметра Rv2.



Цель работы:Источник ЭДС (электродвижущая сила) имеет маленькое внутреннее сопротивление. Идеальный источник ЭДС имеет внутреннее сопротивление равное нулю. В EWB внутреннее сопротивление источника ЭДС по умолчанию равно нулю. К источникам ЭДС относятся электромеханические генераторы, химические источники энергии (аккумуляторы, батарейки). Для измерения напряжения источников энергии используются вольтметры. Идеальный вольтметр имеет бесконечно большое внутреннее сопротивление. В EWB по умолчанию RV = 1 МОм (1МОм = 106 Ом).

Ход работы:На рис. 4-1 показано включение вольтметра для измерения напряжения идеального источника ЭДС. Как видно из показаний вольтметров pV 1 и pV 2 , имеющих различные значения внутренних сопротивлений, они не оказывают в этом случае влияние на измерение ЭДС и показывает одинаковые значения. Включить в цепь вольтметров амперметры, рис. 4-2 записать показания токов. По формуле определить внутреннее сопротивление вольтметра, сравнить с заданными значениями pV1 и pV2.

Включил в цепь вольтметров амперметры, рис. 4-2 записал показания токов. По формуле определил внутреннее сопротивление вольтметра, сравнил с заданными значениями pV1 и pV2.
