Пьезокерамические фильтры на среднюю частоту 465 кГц

Дата: 2025-05-21; Просмотры: 3

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

Коэффициент передачи на центральных частотах

K_P = - 8 дБ (для ФП1П-10), K_P = - 6 дБ (для ФП1П-60 и ФП1П-61 ),

входное сопротивление

R_ВХ = 3.6 кОм(для ФП1П-10), R_ВХ = 3 кОм (для ФП1П-60 и ФП1П-61 ),

выходное сопротивление

R_ВЫХ = 3.6 кОм(для ФП1П-10), R_ВЫХ = 2 кОм (для ФП1П-60 и ФП1П-61 ),

входная и выходная емкости C_ВХ = C_ВЫХ = 10 пФ,

допустимое напряжение - не более 3 В,

габариты (без выводов)

15.6 x 8.0 x 7.6 мм (для ФП1П-10),

11.7 x 8.3 x 7.2 мм (для ФП1П-60 и ФП1П-61 ),

масса 3 г.

Пьезокерамические фильтры на среднюю частоту 10.7 МГц

K_P = - 12 дБ (для ФП1П6-1.1) и K_P = - 10 дБ (для остальных фильтров)

R_ВХ = R_ВЫХ = 330 Ом, C_ВХ = C_ВЫХ = 10...25 пФ.

Электромеханические фильтры на частоту 500 кГц

K_P = - 4 дБ, R_ВХ = 3 кОм, R_ВЫХ = 1.0 кОм.

ПРИЛОЖЕНИЕ 4

Параметры транзисторов

КП350 - кремниевый планарный полевой транзистор с двумя изолированными затворами и встроенным каналом n-типа.

Напряжение питания на втором затворе и стоке U_З2 = U_С = 6...8 В,

максимальное значение крутизны характеристики y_{21 М} при I_{С М} = 10 мА - 7.0 мСм,

проходная емкость C₁₂ - не более 0.07 пФ,

входная C₁₁ и выходная C₂₂ емкости - не более 6 пФ,

выходнная проводимость g₂₂ - не более 250 мкСм при I_С = 10 мА,

входнная проводимость g₁₁ - не более 0.1 мкСм,

коэффициент шума K_Ш при g_{Г ОПТ} = 1.0 мкСм - не более 6 дБ.

КП307 - кремниевый планарно-эпитаксиальный полевой транзистор с диффузионным затвором и каналом n-типа.

Напряжение питания на стоке U_СИ = 5...10 В,

максимальное значение крутизны характеристики y_{21 М} при I_{С М} = 8 мА - 6.0 мСм,

проходная емкость C₁₂ - не более 1.5 пФ,

входная C₁₁ и выходная C₂₂ емкости - не более 5 пФ,

выходнная проводимость g₂₂ - не более 200 мкСм,

входнная проводимость g₁₁ - не более 0.1 мкСм,

коэффициент шума K_Ш при g_{Г ОПТ} = 1.0 мкСм - не более 6 дБ.

Биполярные кремниевые транзисторы типа n-p-n в схеме с общим эмиттером

ПРИЛОЖЕНИЕ 5

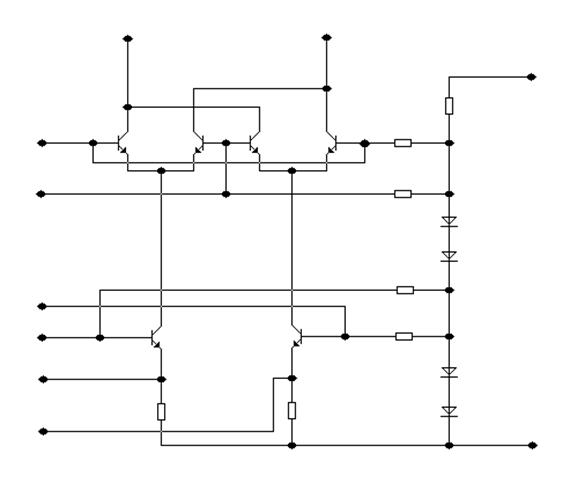

ИМС К174ПС1

Схема принципиальная электрическая

Параметры ИМС:

напряжение питания U_П = 9 + 0.9 В;

потребляемый ток I < 2.5 мА;

входная емкость C_ВХ = 20 пФ;

проходная емкость C_ПРОХ = 0.02 пФ;

минимальный коэффициент шума K_{Ш МИН} < 7дБ;

оптимальная по шумам проводимость генератора g_{Г ОПТ} = 1 мСм;

ПРИЛОЖЕНИЕ 6

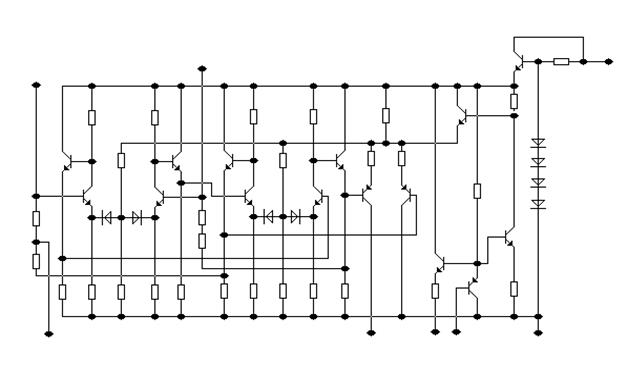

ИМС К174УПэ

Схема принципиальная электрическая

V7 1 R15 R14 V14 V13 V1 R1 R8 V2 V5 V3 R9 V8 V15 V16 R2 2 R3 R4 R12 R13 R16 R17 R20 R18 R19 R21 R22 R23 R24 R25 V9 V10 R11 R10 R5 R27 V17 V18 R26 R29 V19 4 6 5 V11 R7 V12 V21 V22 V23 V20 V6 V4 R6 8 7 3

Параметры ИМС:

напряжение питания U_П = 9 + 0.9 В;

потребляемый ток I < 4.5 мА;

входная емкость C_ВХ = 10 пФ;

выходная емкость C_ВЫХ = 3 пФ;

входная проводимость g_ВХ = 0.35 мСм;

выходная проводимость g_ВЫХ = 10 мкСм;

проводимость прямой передачи всех каскадов ИМС от входа 1 - 2 до выхода 8

y₂₁ = 0.7 См.

ПРИЛОЖЕНИЕ 7

Кварцевые резонаторы

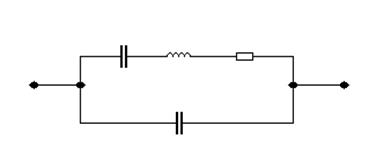

Эквивалентная схема КР (для области частот, близкой к основной резонансной частоте) имеет вид:

L_КВ, C_КВ, r_КВ - динамические индуктивность, емкость и сопротивление пьезоэлемента; C₀ - статическая емкость пьезоэлемента и кварцедержателя.

Зависимость реактивного сопротивления КР от частоты характеризуется наличием последовательного и параллельного резонансов на частотах f_ПОСЛ и f_ПАР соответственно.

X     fПОСЛ fПАР f

КР обладают малой нестабильностью частоы последовательного резонанса (10^-6...10^-9)и высокой добротностью (10⁴...10⁶).

Номинальная частота КР - частота последовательного резонанса f_ПОСЛ. Частота параллельного резонанса зависит от подключаемой к резонатору емкости и не нормируется. Разница частот f_ПОСЛ и f_ПАР не превышает 0.04%. Частота генерируемых колебаний зависит от схемы автогенератора и обычно находится в интервале между f_ПОСЛ и f_ПАР.

Дополнительные сведения о КР и автогенераторах с КР содержатся в [19].

Параметры КР (f_ПОСЛ = 500.0 кГц)
