Практическое задание по теме «Технология и организация строительного производства»

1. По данным чертежа определить объем работ, количество материалов, трудоемкость и состав звена по устройству кровли из асбоцементных волнистых листов унифицированного профиля. Составить схему организации рабочего места, выбрать инструменты и приспособления для работы данного звена.

2. По данным чертежа определить объем работ, количество материалов, трудоемкость и состав звена по устройству кровли из глиняной черепицы. Составить схему организации рабочего места, выбрать инструменты и приспособления для работы данного звена.

3. По данным чертежа определить объем работ, количество материалов, трудоемкость и состав звена на выполнение кладки наружных стен из кирпича глиняного обыкновенного с плиточным утеплителем. Составить схему организации рабочего места, выбрать инструменты и приспособления для работы данного звена.

4. По данным чертежа определить объем работ, количество материалов, трудоемкость и состав звена на устройство полов из ламината. Составить схему организации рабочего места, выбрать инструменты и приспособления для работы данного звена.

5. По данным чертежа определить объем работ, количество материалов, трудоемкость и состав звена на облицовку стен помещений керамической плиткой. Составить схему организации рабочего места, выбрать инструменты и приспособления для работы данного звена.

6. По данным чертежа определить объем работ, количество материалов, трудоемкость и состав звена по оштукатуриванию помещений. Составить схему организации рабочего места, выбрать инструменты и приспособления для работы данного звена.

7. По данным чертежа определить объем работ, количество материалов, трудоемкость и состав звена по устройству междуэтажного перекрытия из железобетонных плит. Составить схему организации рабочего места, выбрать инструменты и приспособления для работы данного звена.

8. По данным чертежа определить объем, количество материалов, трудоемкость и состав звена по устройству дощатых полов. Составить схему организации рабочего места, выбрать инструменты и приспособления для работы данного звена.

9. По данным чертежа определить объем работ, количество материалов, трудоемкость и состав звена по устройству полов из линолеума. Составить схему организации рабочего места, выбрать инструменты и приспособления для работы данного звена.

10. По данным чертежа определить объем, количество материалов, трудоемкость и состав звена по установке оконных блоков. Составить схему организации рабочего места, выбрать инструменты и приспособления для работы данного звена.

11. По данным чертежа определить объем работ, количество материалов, трудоемкость и состав звена по установке дверных блоков. Составить схему организации рабочего места, выбрать инструменты и приспособления для работы данного звена.

12. По данным чертежа определить объем работ, количество материалов, трудоемкость и состав звена по устройству междуэтажного перекрытия из деревянных конструкций. Составить схему организации рабочего места, выбрать инструменты и приспособления для работы данного звена.

13. По данным чертежа определить объем, количество материалов, трудоемкость и состав звена по установке гипсокартона по металлическому каркасу. Составить схему организации рабочего места, выбрать инструменты и приспособления для работы данного звена.

14. По данным чертежа определить объем работ, количество материалов, трудоемкость и состав звена по устройству кровли из ондулина. Составить схему организации рабочего места, выбрать инструменты и приспособления для работы данного звена.

15. По данным чертежа, определить объем работ, количество материалов, трудоемкость и состав звена на устройство ленточных фундаментов. Составить схему организации рабочего места, выбрать инструменты и приспособления для работы данного звена.

16. По данным чертежа, определить объем работ, количество материалов, трудоемкость и состав звена на выполнение работ по наклейке обоев. Составить схему организации рабочего места, выбрать инструменты и приспособления для работы данного звена.

17. По данным чертежа, определить объем работ, количество материалов, трудоемкость и состав звена на выполнение работ по окраске масляными составами стен. Составить схему организации рабочего места, выбрать инструменты и приспособления для работы данного звена.

18. По данным чертежа, определить объем работ, количество материалов, трудоемкость и состав звена на выполнение кладки внутренних стен из глиняного керамического кирпича. Составить схему организации рабочего места, выбрать инструменты и приспособления для работы данного звена.

19. По данным чертежа, определить объем работ, количество материалов, трудоемкость и состав звена на устройство деревянных лестниц. Составить схему организации рабочего места, выбрать инструменты и приспособления для работы данного звена.

20. По данным чертежа, определить объем работ, количество материалов, трудоемкость и состав звена на устройство кровли из оцинкованных металлических листов. Составить схему организации рабочего места, выбрать инструменты и приспособления для работы данного звена.

21. По данным чертежа, определить объем работ, количество материалов, трудоемкость и состав звена на устройство полов из керамической плитки. Составить схему организации рабочего места, выбрать инструменты и приспособления для работы данного звена.

22. По данным чертежа, определить объем работ, количество материалов, трудоемкость и состав звена на устройство бетонных монолитных полов. Составить схему организации рабочего места, выбрать инструменты и приспособления для работы данного звена.

23. По данным чертежа, определить объем работ, количество материалов, трудоемкость и состав звена по устройству кровли из металлочерепицы. Составить схему организации рабочего места, выбрать инструменты и приспособления для работы данного звена.

24. По данным чертежа, определить объем работ, количество материалов, трудоемкость и состав звена на оштукатуривание откосов оконных и дверных блоков. Составить схему организации рабочего места, выбрать инструменты и приспособления для работы данного звена.

25. По данным чертежа, определить объем работ, количество материалов, трудоемкость и состав звена на выполнение работ по окраске водными составами потолков. Составить схему организации рабочего места, выбрать инструменты и приспособления для работы данного звена.

Практические задания по теме «Основы геодезии»

1) Работа с топографической картой:

- масштаб;

- прямоугольные и географические координаты;

- рельеф;

- уклон, определение уклона линии и построение на карте линии с заданным уклоном;

- определение водосборной площади аналитическим, графическим , механическим способами.

2) Ориентирование линий на местности и на карте:

- азимут;

- дирекционный угол;

- румб.

3) Прямая геодезическая задача.

4) Обратная геодезическая задача.

5) Определение превышений, вынос отметок точек на монтажный горизонт.

6) Разбивочные работы (разбивка осей, составление разбивочного чертежа).

7) Обработка журналов измерения горизонтальных и вертикальных углов.

8) Обработка журналов нивелирования.

9) Построение продольного и поперечного профилей.

10) Проектирование проезда.

11) Тригонометрическое нивелирование.

12) Тахеометрическая съёмка.

13) Вычисление элементов круговой и переходной кривой.

14) Определение главных точек закругления.

15) Вынос точек с тангенса на кривую методами:

- хорд;

- прямоугольных координат;

- углов.

16) Вынос точки с проектной отметкой геометрическим нивелированием.

17) Геодезические работы при строительстве малых искусственных сооружений.

Задача 1

Вычислить отметки промежуточных точек. На миллиметровой бумаге построить поперечный профиль проезда в выбранном масштабе.

Журнал технического нивелирования

Нивелир____________ Дата_______________

Наблюдал___________ Погода_____________

Задача 2

По данным топографической карты с помощью чертежных геодезических инструментов определить прямоугольные и географические координаты точек А и В, выполнить схему.

Задача 3

По данным топографической карты с помощью чертежных геодезических инструментов определить дирекционный угол, румб, истинный и магнитный азимуты линии АВ, составить схему.

Задача 4

Дана линия АВ, горизонтальное проложение которой

d=153, 24 м, дирекционный угол равен α=207° 24'. Вычислить координаты

точки В (X_В,Yв), если координаты точки А равны X_А=205,48 м , Y_А=171,28 м.

Выполнить схему.

Задача 5

Для построения проектной линии d=240 м. с проектным уклоном i=+5‰ нивелир поставлен на равных расстояниях от точек А и В. Проектная отметка точки А равна Н=139,520 м .а отсчет по рейке в точке А a=2133 мм. Определить проектные отметки точек С, D, B и проектные отсчеты по рейкам в этих точках, если горизонтальные расстояния линий равны

АС=80 м, АD=150 м, AB=240 м. Выполнить схему, описать порядок выполнения полевых геодезических работ.

Задача 6

Выполнить проектирование вертикальной планировки участка под горизонтальную плоскость при нулевом балансе земляных работ. Составить топографический план в масштабе 1:500 с сечением рельефа 0,5 м. Сторона квадрата d=20м

Задача 7

По данным топографической карты М 1:10 000 вычислить уклон отрезка АЕ.

Вычислить средний уклон отрезка СЕ. Из точки А по направлению к точке М провести линию с уклоном i=0,015.

Задача № 8

Определить высоту сооружения.

Длина линии измерена рулеткой, d=15,57 d₁-18,26м. Углы наклона измерялись теодолитом 2Т30, результаты приведены в таблице.

Задача №9

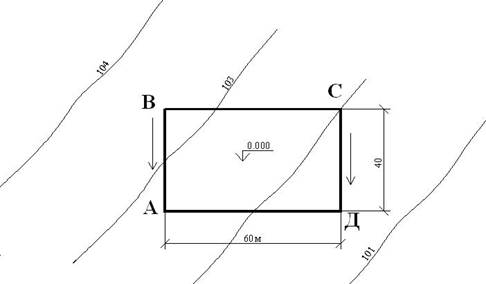

Выполнить расчет для вертикальной привязки проекта здания АВСД к участку местности (м 1:100)

Задача №10

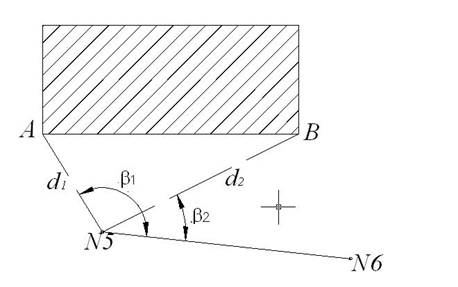

Подготовка геодезических данных для перенесения на местность основных осей здания полярным методом.

Дано: Координаты точек пересечения осей

Х_А=+142,25 м

Y_А=+56,94м.
Х_В=+141,66 м

Y_В=+82,06м.

Координаты геодезического знака Х₅=+120,45 м

Y₅=+60,85м. Дирекционный угол линии 5-6 α_5-6=120º 05΄
Определить длины линий d₁ и d₂ , горизонтальные углы β₁ и β_2.

Задача №11

На площадке заложен строительный репер, техническим нивелированием выполнена привязка к пунктам геодезической сети. Обработать полевой журнал, вычислить отметку репера А. Описать порядок выполнения полевых и камеральных работ.

Задача №12

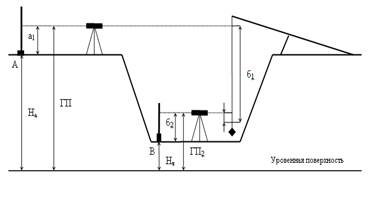

Передача отметок на дно глубокого котлована.

Выписать в журнал нивелирования отсчеты по рейкам и рулетке, вычислить отметку репера на дне котлована Hв

а₁=1187 а₂=2102

а΄₁=1356 а΄₂=2235

б₁=13310 б₂=1103

б΄₁=13483 б΄₂=1239

Отметка строительного репера H_А=111,459м.

Задача № 13

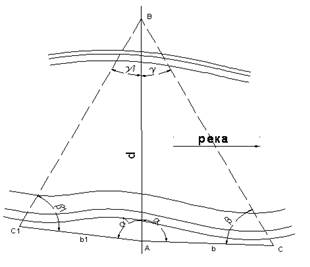

Вычислить неприступное расстояние АВ по результатам измерений:

Задача №14

Подготовка геодезических данных для перенесения на местность основных осей здания полярным методом.

Дано: Координаты точек пересечения осей

Х_А=+42,25 м

Y_А=+56,94м.
Х_В=+141,66 м

Y_В=+82,06м.

Координаты геодезического знака Х₅=+20,45 м

Y₅=+60,85м. Дирекционный угол линии 5-6 α_5-6=220º 05΄
Определить длины линий d₁ и d₂ , горизонтальные углы β₁ и β_2.

Задача №15

На рисунке изображено три фундамента. Произведена привязка в точке А к риске (с отметкой +1м), отсчет по рейке 0205. Отсчеты по рейкам:

Проектная отметка верха фундамента Нпр=+0,120м. Определить отметки верха фундаментов в точках постановок рейки; составить таблицу отклонения от проектной отметки.

Задача №16

Выполнить проектирование вертикальной планировки участка под наклонную плоскость при нулевом балансе земляных работ.

Дано:

1. Уклон по линии ВВ₂ i=0,005
2. Сторона квадрата d=20м

Задача № 17

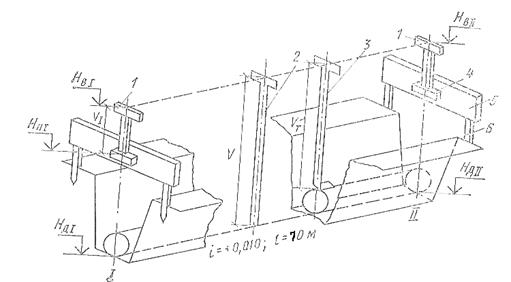

При разработке траншеи в точке I получены отметки дна траншеи Н_ДI = 80,847м и полочки Н_ПI = 82,349м, а в точке II отметка полочки Н_ПII = 83,069м.

Рассчитать высоту постоянной визирки, если уклон i = +0,010, длина траншеи l = 70м, высота ходовой визирки V = 2,5м. Определить высоту трубной визирки для укладки трубопровода диаметром Д = 300мм. Дать название элементов схемы.

Задача №18

Описать порядок выноса и закрепления планово- разбивочной сети на монтажный горизонт.

Вычислить отметку Rр, по следующим данным: отметки точек А и В определены в результате технического нивелирования и равны На=127,140м; Нв=127,160м, базис измерен рулеткой в=18,00м; высоты точек I₁=1,42м; I₂ =1,58м, вертикальные углы V₁ =2°30`;V<sub>2</sub>=2°10`.

Горизонтальные углы измерены теодолитом 2Т30.

Журнал измерения горизонтальных углов.

Задача №19

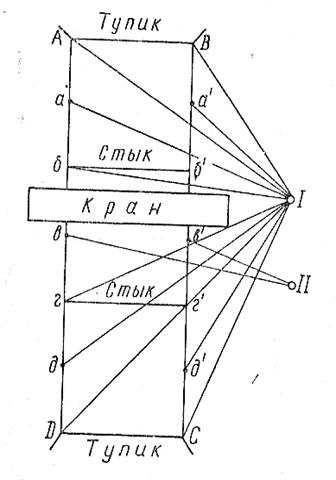

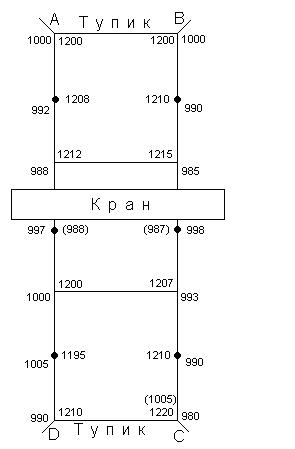

В результате нивелирования пути под башенный кран с двух постановок нивелира получены отчеты по рейке: на стыках рельсов, посередине рельсов и в тупиках. Определить наивысшею точку рельса и по ней определить размеры подштопки остальных точек головок рельсов.

Задача№20

Подготовить данные для детальной разбивки закругленных частей здания, известным вам способом, если радиус R=100м, угол поворота Q=18°03`.

Определить главные точки кривой в пикетном положении, вершина угла поворота находится на ПК5+46,80м.

Выполнить схему.

Описать порядок проведения разбивочных работ.

Задача №21

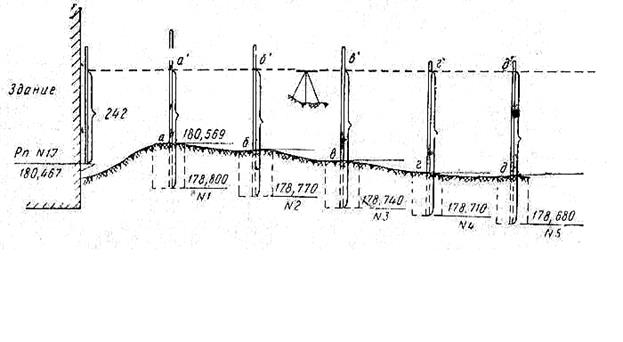

Для фундамента под стойки эстакады необходимо углубить котлован так, чтобы дно котлованов имело заданные проектные отметки: №1 178,800; №2 178,770; №3 178,740; №4 178710; №5 178,680, если дано отметка репера №17 180,467м..Отщет по рейке на репере №17 – 0242 и черные отметки пикетов Н_а =180,569м, Н_б=180,479м., Н_в =180,404м., Н_г=180,302 м., Н_д=180,207м. Определить глубину выемки грунта под котлованы, вычислить отсчеты по рейке, чтобы они соответствовали проектным отметкам дна котлованов.

Задача №22

По данным продольного профиля проезда вычислить проектный уклон, проектные отметки связующих и промежуточных точек, рабочие и синие отметки, расстояния до точек нулевых работ.

Задача 23

Тахеометрическая съемка.

Отсчет по вертикальному кругу при визировании средней нити тахеометра на точку В на высоту инструмента со станции А при круге лево КЛ=356°24',разность отсчетов по рейке n=86,5 см. Отметка станции А Н=127,83 м. Место нуля МО=0°01'.Определить отметку точки В. Выполнить схему.

Задача №24

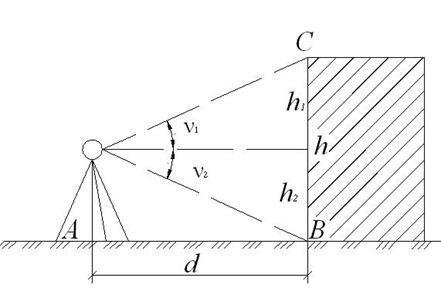

Определить отметку точки С.

Отметка точки В Н_В=125,48 м.

Длина линии измерена рулеткой, d=15,57 d₁-18,26м. Углы наклона измерялись теодолитом 2Т30, результаты приведены в таблице.

Задача №25

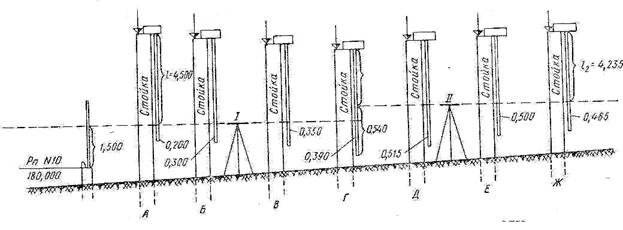

При помощи подвесной нивелирной рейки пронивелированы верха стоек для эстакады с двух станций нивелирования . Нивелирный ход привязан к реперу № 10. Определить отметки верха стоек.

Указать предпочтительную форму проведения экзамена или сочетание нескольких форм

Важно! При отрицательном заключении хотя бы по одной из профессиональных компетенций принимается решение «вид профессиональной деятельности не освоен».
