Последовательное соединение проводников
Задание 1
Вопрос: Резистор сопротивлением 8,0 Ом соединен последовательно с нихромовой проволокой сечением 0,22 мм2 и длиной 80 см. Определите силу тока в цепи при подаче на нее напряжения 12 В.
Запишите решение и ответ:
I, А ___________________________
Задание 2
Вопрос: Сколько лампочек сопротивлением 150 Ом нужно взять для ёлочной гирлянды, питаемой напряжением 220 В, если каждая лампочка рассчитана на силу тока 50 мА?
Запишите решение и ответ:
Задание 3
Вопрос: Полное сопротивление группы последовательно соединённых проводников равно ... сопротивлений отдельных проводников
Запишите ответ:
Задание 4
Вопрос: Чему равно полное сопротивление последовательной цепи из резисторов R1 = 200 Ом, R2 = 0,40 кОм, R3 = 500 Ом?
Выберите один из 4 вариантов ответа:
1) 1100 Ом
2) 700,4 Ом
3) 700 Ом
4) 1,1 мОм
Задание 5
Вопрос: Последовательное соединение - это
Укажите истинность или ложность вариантов ответа:
_1_ такое соединение, при котором проводники имеют по три общие точки.
_2_ такое соединение, при котором проводники имеют по две общие точки.
_3_ такое соединение, при котором проводники не имеют общих точек.
_4_ такое соединение, при котором проводники имеют по одной общей точке.
Задание 6
Вопрос:Будут ли работать в номинальном режиме две лампочки с надписями «2,5 В; 0,26 А» и «3,5 В; 0,32 А», если их соединить последовательно и подключить к источнику напряжением U = 6,0 В?
Запишите решение и ответ:
Задание 7
Вопрос: При последовательном соединении сила тока во всех проводниках
Запишите ответ:
Задание 8
Вопрос: Где применяется последовательное соединение проводников?
Укажите истинность или ложность вариантов ответа:
_1_ на космических станциях
_2_ ёлочная гирлянда
_3_ производство
_4_ квартира
Задание 9
Вопрос: При последовательном соединении полное напряжение в цепи равно ... напряжений на отдельных её участках
Запишите ответ:
Задание 10
Вопрос:

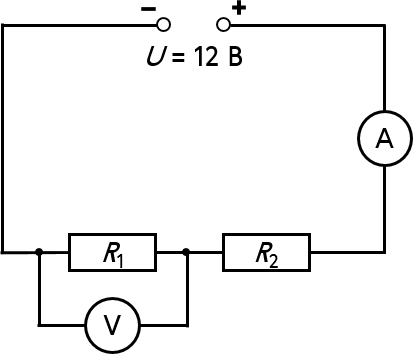

Определите показания приборов в цепи, схема которой представлена на рисунке. Сопротивления резисторов R1 = 40 Ом, R2 = 60 Ом.
Изображение:
Запишите решение и ответ:
U1, В ___________________________
I, А ___________________________
Ответы:
1) (1 б.): Верный ответ: 1.;
2) (1 б.): Верный ответ: 30.;
3) (1 б.) Верный ответ: "сумме".
4) (1 б.) Верные ответы: 1;
5) (1 б.) Верные ответы:
Нет;
Нет;
Нет;
Да;
6) (1 б.) Верный ответ: "да".
7) (1 б.) Верный ответ: "одинакова".
8) (1 б.) Верные ответы:
Нет;
Да;
Нет;
Нет;
9) (1 б.) Верный ответ: "сумме".
10) (1 б.): Верный ответ: 4,8.; Верный ответ: 0,12.
