Тема: Проекции геометрических тел.
ГРАФИЧЕСКАЯ РАБОТА 4
Тема: Проекции геометрических тел.
Цель: Научиться выполнять построения третьего вида геометрического тела по двум заданным.

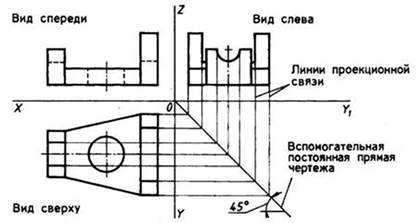

Алгоритм построения по двум проекциям предмета третьей
1. По заданным проекциям проанализировать геометрическую форму детали, установить из каких геометрических тел оно состоит.
2. Мысленно представить наглядное изображение детали.
3. Определить очертания недостающего вида.
4. Выполнить построения на чертеже недостающего вида:
-
Выполнить вспомогательные построения осей и биссектрисы угла УO У1
- Построить габаритный прямоугольник
- Провести ось симметрии (если таковая имеется)
- Используя линии проекционной связи построить видимые, а затем и невидимые очертания детали
5. Нанести размеры
Выполнение работы:
1. Перед началом построений изучите учебник Боголюбова Гл 17 §1-5.

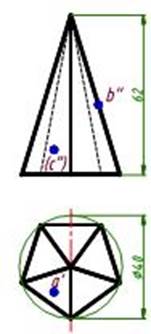

2. В качестве примера рассмотрим следующее задание1: по двум заданным проекциям тела построить третью проекцию, выполнить построения недостающих точек на проекциях. Построить аксонометрическую проекцию тела.
3. Перед началом построений анализируем деталь:
- На задании изображен чертеж пирамиды, в основании которой лежит вписанный пятиугольник.
- Геометрические размеры детали позволяют использовать лист формата А4.
- Порядок построений будет следующим: 1) размечаем лист (чертим оси и определяем места положения всех изображений), 2) строим вид сверху, 3)используя линии связи, выполняем построения вида спереди и вида слева, 4) строим недостающие проекции точек, 5) наносим размеры, 6) выполняем аксонометрическую проекцию.
4. Создаем чертеж формата А4.
Часть 1: Построение видов геометрического тела
1.
Наносим оси – стиль линии тонкая. Длина осей должна соответствовать размерам изображаемого тела + 10 мм с каждой стороны. Для построения биссектрисы используйте панель для задания угла и привязку пересечение для задания правильного места положения.
2.
Строим вид сверху. Размечаем положение центра окружности с помощью вспомогательных прямых: параллельные прямые на расстоянии от оси на 35мм (радиус + 5мм). После этого выбрать команду многоугольник и на панели свойств выполнить необходимые настройки: диаметр – 40мм, количество вершин – 5, способ построения – по описанной окружности, без осей, стиль линий – основная. Затем фантомное изображение пятиугольника поместить в намеченный центр и указать нужное положение пятиугольника относительно осей.
3. Построить недостающие отрезки (рёбра пирамиды) на виде сверху и осевую линию.
4. Удалить вспомогательные линии. Оси не удалять!
5.
|
|

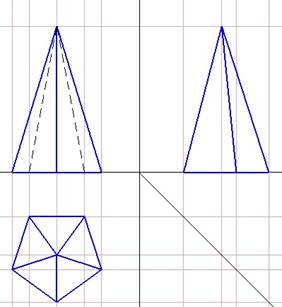

Строим вид спереди. Используя вертикальные вспомогательные линии, наметить габаритные размеры пирамиды и положение центра симметрии (должно получиться 5 вертикальных вспомогательных прямых). Для задания высоты использовать параллельную прямую (отложить 62мм). По выполненным вспомогательным построениям построить изображение вида спереди.
6.
|
|
Строим вид слева. С помощью горизонтальных (проводим горизонтальные прямые через все вершины пирамиды) и вертикальных вспомогательных прямых (проводим через пересечения биссектрисы и построенных горизонтальных прямых, точки1,2,3,4) выполняем разметку для вида слева. Выполняем необходимые построения.
7. Удалить вспомогательные линии.
