12 — кожух вентилятора; 13 — втулка вентилятора

Дата: 2025-06-02; Просмотры: 11

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

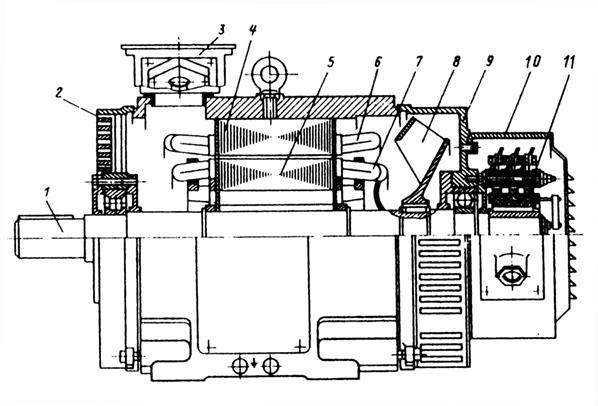

Рис. 9.15. Двигатель серии АИ с фазным ротором со степенью защиты IP23,

h =180 мм, с аксиальной вентиляцией:

1 — вал; 2,9 — подшипниковые щиты; 3 — коробка выводов; 4 — сердечник статора;

5 — сердеч­ник ротора; 6 — лобовые части обмотки статора;

7 — лобовые части обмотки ротора; 8 — венти­лятор;

10 — кожух контактных колец; 11 — контактные кольца

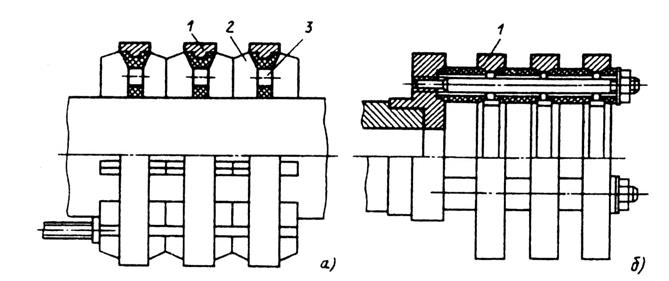

Рис. 9.16. Контактные кольца асинхронного двигателя с фазным ротором:

а — с посадкой на вал; б — консольное крепление; 1 — контактные кольца;

2 — вентиляцион­ные лопатки; 3 — отверстия для прохода охлаждающего воздуха

Вентиляция двигателей — аксиальная. Центробежный вентиля­тор установлен рядом с сердечником ротора со стороны, противо­положной рабочему концу вала. Охлаждающий воздух засасывается через жалюзи в подшипниковом щите, омывает лобовые части об­моток ротора и статора, наружную поверхность сердечника стато­ра, лобовые части обмоток с другого торца сердечника и выбрасы­вается вентилятором через жалюзи в нижней части подшипникового щита. Часть воздуха проходит через аксиальные каналы в сердечни­ке статора и отводит тепло, выделяющееся в роторе.

В двигателях с h = 255...355 мм (см. рис. 9.5) вентиляция — ради­альная, двусторонняя. Роторные вентиляторы расположены с двух сторон сердечника ротора. Контактные кольца укреплены на высту­пающем конце вала и закрыты кожухом. В двигателях с h = 280 мм их крепят консольно к несущему фланцу, установленному на валу с помощью трех шпилек (рис. 9.16, б). Токоподводы к обмотке ротора проходят через центральное отверстие в валу.

Большинство двигателей других модификаций и специализи­рованных исполнений серии АИ выпускают со степенью защиты IP54 в тех или иных диапазонах высоты оси вращения. Они отли­чаются от рассмотренных либо отдельными конструктивными элементами, например, встроенным электромагнитным тормозом, либо схемами обмоток (многоскоростные двигатели), материалом заливки пазов или размерными соотношениями зубцовой зоны (двигатели с повышенным скольжением или пусковым момен­том), либо усиленными уплотнениями вала, подшипниковых щи­тов, вводного устройства, а также защитными и лакокрасочными покрытиями и т. п. (двигатели тропического или химического ис­полнения).

Кроме единых серий асинхронных двигателей общего назначения выпускается ряд серий двигателей специального назначения, например крановые двигатели серии МТ, взрывозащищенные серии 2ВР и др. Асинхронные двигатели малой мощности для ручного электрифицированного инструмента, бытовой техники и специализированные для различного вида автоматических систем выпускаются электротехнической промышленностью в массовом количестве [15].

Вопросы проектирования асинхронных двигателей общего назначения рассматриваются ниже, в основном, на базе общесоюзных серий АИ и 4А.

9.4. НОВАЯ СЕРИЯ РА

Разработка новой серии асинхронных машин Российские асинхронные (РА) на Ярославском электромашиностроительном заводе (ЯЭМЗ) началась в 1992 г. Если до распада СССР созданием единых общесоюзных серий занимались около десятков НИИ и разработка единой серии занимала несколько лет, то коллективу ЯЭМЗ пришлось создавать новую серию в течение одного года [11].

В новую серию были заложены решения, позволившие изготавливать двигатели для любых требований потребителя. Это удалось создать благодаря применению конструкции станины со съемными лапами, которые фиксируются по четырем направлениям. Примене­ние съемных лап, хотя и увеличивает трудоемкость, но позволяет несколько исполнений машины объединить в одной конструкции (фланцевое В5, на лапах ВЗ и на лапах с фланцем В35). Это приводит к значительной экономии оборотных средств завода, а потребитель может заменить повреж­денную лапу новой, в то же время в конструкциях с постоянно прилитыми лапами их поломка приводит к замене всего двигателя.

В серии RA станины для высот оси вращения 71...132 мм включительно — алюминиевые, получаемые экструзией, щиты также алюминиевые (рис. 9.17). Для высот оси вра­щения, больших 132 мм, ста­нины и щиты выполняют чу­гунными. Все станины имеют горизонтально-вертикальное оребрение, что позволяет увеличить теплоотдачу при снижении массы двигателя,

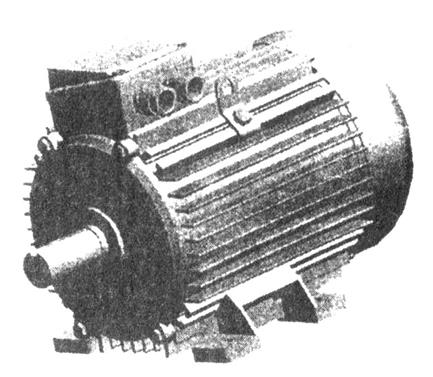

Рис. 9.17. Асинхронный двигатель новой серии РА

а также улуч­шает эстетичность его формы. Особенно этому способствует экструзионная станина (см. рис. 9.17).

Внутренний диаметр сердечника статора D₁ выбран так, что при фиксированном наружном диаметре D_н1 оптимизирован весь ряд мощностей для нескольких высот оси вращения. Так, например, если для высот оси вращения 160 и 180 мм (D_н1 = 273 мм) при полюсности 2р = 6 выбран внутренний диаметр D₁ = 185 мм, то для после­дующего наружного диаметра 296 мм (высота оси вращения 200 и 225 мм) сохраняется тот же внутренний диаметр 185 мм, но уже для полюсности 2р = 4. Такая унификация предусмотрена для всей се­рии РА (табл. 9.6).

Таблица 9.6. Унификация серии РА

Примечание. Буквенные обозначения в соответствии с серией 4А.

Вопросам унификации в новой серии РА уделено особое внима­ние, поскольку только на одной высоте оси вращения количество типоисполнений двигателей превышает несколько тысяч. Основным достоинством серии РА является возможность выпуска асинхрон­ных двигателей, удовлетворяющих требованиям ГОСТ, DIN и SENELBC и при максимальной унификации отдельных узлов и де­вшей машины [11].

Внедрение профильной экструзионной станины в серии РА позволило снизить трудоемкость изготовления, повысить качество и снизить массу двигателя за счет лучшего теплосъема с поверхности станины. Экструзионные станины позволили отказаться от чистовой обработки замков статора, а также уменьшить аксиальную дли­ну станины, так как они нарезаются из заготовки, получаемой с металлургических заводов.

Применение экструзионных станин на ЯЭМЗ ограничивалось диаметром 132 мм из-за технологических возможностей завода, но такие станины могут применяться и для больших высот, если это потребуется заказчикам.

Основной недостаток экструзионных станин — их более высокая стоимость по сравнению с литыми станинами.

В табл. 9.7 приведены основные показатели трехфазных асинх­ронных двигателей серии РА с короткозамкнутым ротором (степень защиты IP44, IP34, U_1л ≤ 660 В).

Таблица 9.7. Показатели трехфазных асинхронных двигателей серии РА

с короткозамкнутым ротором (степень защиты IP44, IP54, U ≤ 660 В)

Освоение серии РА позволило сократить зависимость России от импорта и развить экспорт асинхронных двигателей. Технико-эко­номические показатели двигателей серии РА соответствуют или превосходят лучшие аналоги зарубежных фирм, а цены на продук­цию значительно ниже, чем у конкурентов.

9.5. ЗАДАНИЕ НА ПРОЕКТИРОВАНИЕ.

ВЫБОР ГЛАВНЫХ РАЗМЕРОВ И РАСЧЕТ ОБМОТКИ СТАТОРА

Техническое задание на учебное проектирование асинхронно­го двигателя содержит номинальные данные проектируемой ма­шины и указания о режиме ее работы, исполнении по способу монтажа, степени защиты от воздействия окружающей среды и системе охлаждения. Кроме того, могут быть заданы также до­полнительные требования к проектируемому двигателю, напри­мер наименьшие допустимые значения кратности максимального и минимального моментов, а для двигателей с короткозамкнутыми роторами также предельные значения пускового тока и наи­меньшие значения пусковых моментов. В отношении требований, не оговоренных в задании, спроектированная машина должна удовлетворять соответствующим ГОСТам. Методические указа­ния к курсовому проекту см. в 1.7.

Проектирование новой машины начинают с выбора базовой мо­дели, на которую ориентируются при проведении всех расчетов, на­чиная с выбора главных размеров, и при разработке конструкции отдельных узлов. За базовую обычно выбирается конструкция дви­гателя одной из новых серий, выпускаемых в настоящее время. Например, при проектировании асинхронных двигателей общего назначения малой и средней мощности (до 400 кВт) в качестве базовой модели следует выбирать конструкцию двигателей серии 4А или АИ и исполнения, предусмотренного в техническом задании.

В начальной стадии проектирования при выборе главных размеров и электромагнитных нагрузок необходимо учесть дополнительные требования технического задания. Если проектируемая машина должна иметь большой максимальный момент, то индуктивное сопротивление ее обмоток не должно быть большим, поэтому в такой машине нецелесообразно выбирать малое значение индукций, большую линейную нагрузку, узкие и глубокие пазы и т.п.

Требования к пусковым характеристикам с короткозамкнутым ротором следует обязательно учитывать при выборе конфигурации пазов ротора. Так, узкие и глубокие пазы с сужающейся верхней частью обеспечивают большое увеличение расчетного активного сопротивления ротора при пуске и большие пусковые моменты, но при таких пазах возрастает индуктивное сопротивление рассеяния обмотки ротора и уменьшаются перегрузочная способность двигателя и коэффициент мощности при номиналь­ном режиме.

Полностью учесть все требования технического задания к характеристикам двигателя при выборе размеров магнитопровода и об­мотки машины, не ориентируясь на данные выпущенных машин, невозможно. Поэтому перед началом расчета следует детально и изучить конструкцию базового двигателя, критически оценить при­нятые в ней соотношения размеров, уровни электромагнитных нагрузок и другие данные и лишь после этого приступить к расчету. Расчет асинхронных машин начинают с определения главных разме­ров: внутреннего диаметра статора D и расчетной длины магнитоп­ровода l_δ. Размеры D и l_δ связаны с мощностью, угловой скоростью и электромагнитными нагрузками выражением машинной постоян­ной:

(9.1)

В начале расчета двигателя все величины, входящие в (9.1), кро­ме синхронной угловой скорости, неизвестны. Поэтому расчет проводят, задаваясь на основании имеющихся рекомендаций значения­ми электромагнитных нагрузок (А и В_δ), коэффициентов (α_δ, k_В и k_oб), и приближенно определяют расчетную мощность Р'. Остаются два неизвестных (D и l_δ), однозначное определение которых без до­полнительных условий невозможно. Таким условием является отно­шение l_δ/D или более употребительное в расчетной практике отно­шение λ = l_δ /τ. Это отношение в значительной степени определяет экономические данные машин, а также оказывает влияние на харак­теристики и условия охлаждения двигателей.

У большинства выпускаемых асинхронных двигателей общего назначения отношение λ, изменяется в достаточно узких пределах. Поэтому для определения D и l_δ можно предварительно выбрать то или иное отношение λ, характерное для заданного исполнения и числа полюсов машины. Это позволит однозначно определить глав­ные размеры, исходя из (9.1). Однако внутренний диаметр статора непосредственно связан определенными размерными соотношения­ми с внешним диаметром статора D_a, в свою очередь, определяю­щим высоту оси вращения h, значение которой при проектировании новых двигателей может быть принято только из стандартного ряда высот, установленных ГОСТом.

Внешний диаметр статора должен также соответствовать опре­деленным условиям, налагаемым требованиями раскроя листов электротехнической стали с наименьшими отходами при штампов­ке. С учетом этих требований при ручном расчете асинхронного двигателя более целесообразным является выбор главных размеров, основанный на предварительном определении высоты оси враще­ния, увязке этого размера с внешним диаметром статора и последу­ющем расчете внутреннего диаметра статора D.

В связи с этим выбор главных размеров проводят в следующей последовательности.

Высоту оси вращения предварительно определяют по рис. 9.18, а или б для заданных Р₂ и 2р в зависимости от исполнения двигателя.

Из ряда высот осей вращения (см. табл. П 6.2) принимают бли­жайшее к предварительно найденному меньшему стандартному зна­чению Л. Следует иметь в виду, что ГОСТ определяет стандартные высоты осей вращения независимо от назначения и конструктивно­го исполнения асинхронных двигателей, поэтому высота оси враще­ния любого проектируемого двигателя должна быть равна одному из этих значений.

Зависимость (9.1) показывает, что при одной и той же длине l мощность P' изменяется пропорционально D². Поэтому машину при выбранной высоте оси вращения выгодно выполнять с возможно большим диаметром. Максимально возможный диаметр D_а должен быть D_a ≤ 2(h – h_1min), где h_1min — минимальное расстояние от стали сердечника статора до опорной плоскости машины (рис. 9.19), включающее толщину корпуса b_корп и расстояние от корпуса до опорной плоскости h₂. Если машина выполняется со сварной стани­ной, то допустимое расстояние h_1min уменьшается. В том случае, когда h₁ >> h_1min, в нижней части корпуса оребренных двигателей ис­полнения со степенью защиты IP44 размещают несколько охлажда­ющих ребер, высота которых может быть меньше, чем у располо­женных на верхней и боковых частях корпуса.

Обычно расстояние h₁ выбирают равным или несколько боль­шим h_1min, значения которого для двигателей с различной высотой оси вращения h приведены на рис. 9.19. При выборе D_a должно быть учтено также требование использования для штамповки рулонной или листовой электротехнической стали стандартных размеров с наименьшими отходами.

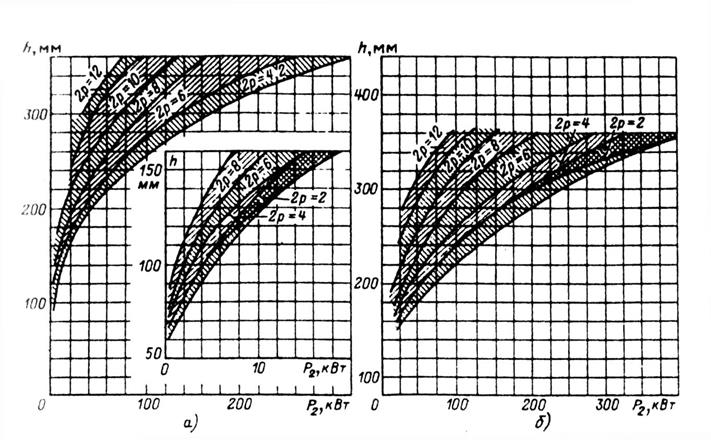

Рис. 9.18. Высота оси вращения h двигателей

различных мощности и частоты вращения:

а — со степенью защиты IP44;

б — со степенью защиты IP23

Внешние диаметры сердечников статоров двигателей серий в зависимости от высоты оси вращения при учебном проектировании могут быть приняты по данным табл. 9.8.

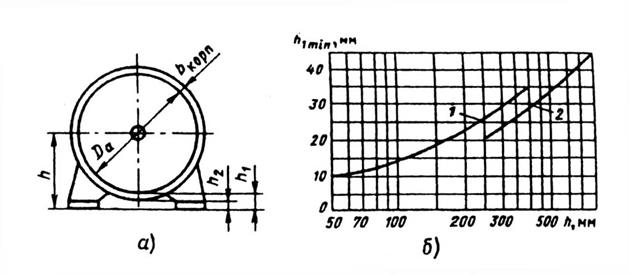

Рис. 9.19. К выбору наружного диаметра D_c статора (а).

Минимально допустимое расстояние h₁ от сердечника

статора до опорной поверхности двигателя в зависи­мости

от высоты оси вращения двигателей со станиной (б):

1 — литой; 2 — сварной

Таблица 9.8. Внешние диаметры статоров асинхронных

двигателей различных высот оси вращения

Внутренний диаметр статора D в общем случае можно опреде­лить по внешнему диаметру, высотам ярма (h_a) и зубцов (h_z) статора:

D = D_a — 2(h_a + h _z ).

На данном этапе расчета размеры h_a и h_z неизвестны. Поэтому для определения D используют эмпирические зависимости. При од­ном и том же уровне индукции на участках магнитопровода в маши­нах с одинаковым D высота ярма статора будет пропорциональна потоку, а следовательно, обратно пропорциональна числу полюсов машины (прямо пропорциональна полюсному делению). Принимая, что размеры пазов не зависят от числа полюсов машины, получаем приближенное выражение

D = K_DD_a. (9.2)

Значения коэффициентов К_D, приведенные в табл. 9.9, характе­ризуют отношения внутренних и внешних диаметров сердечников статоров асинхронных двигателей серий 4А и АИ при различных числах полюсов и могут быть использованы для предварительного определения D вновь проектируемой машины.

Таблица 9.9. Отношение К_D = D/D_a, в асинхронных двигателях

в зависимости от числа полюсов

Далее находят полюсное деление τ, м:

τ = πD/2p (9.3)

и расчетную мощность Р, В • А:

P ' = mIE = P ₂ (9.4)

где Р₂ — мощность на валу двигателя, Вт; k_E — отношение ЭДС об­мотки статора к номинальному напряжению, которое может быть приближенно определено по рис. 9.20.

Предварительные значения η и cos φ, если они не указаны в задании на проектирование, находятся по ГОСТу. Приближенные значения η и cos φ могут быть приняты по кривым рис. 9.21.

Предварительный выбор электромагнитных нагрузок А, А/м, и B_δ, Тл, должен быть проведен

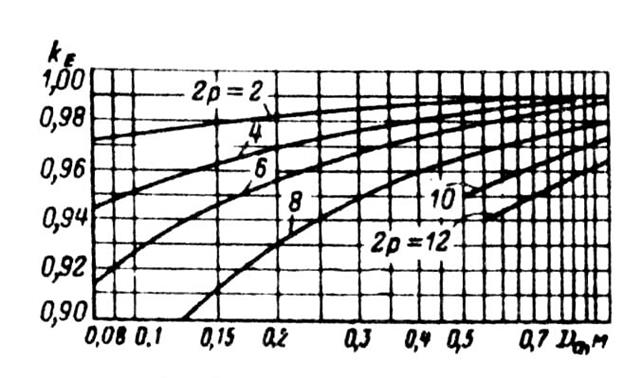

Рис. 9.20. Значения коэффициента K_E

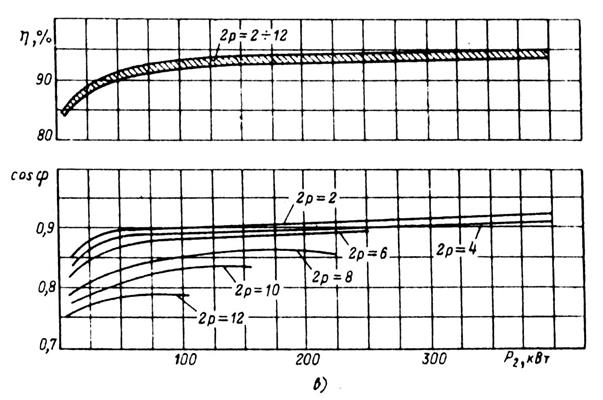

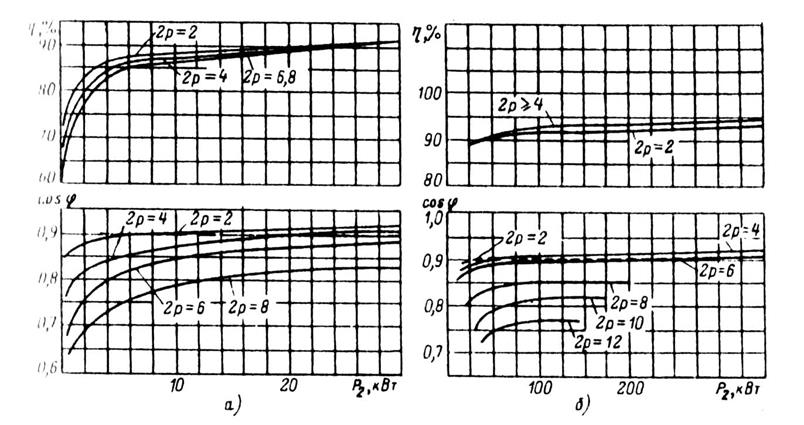

Рис. 9.21. Примерные значения КПД и cos φ асинхронных двигателей:

а — со степенью защиты IP44 и мощностью до 30 кВт;

б — со степенью защиты IP44 и мощно­стью до 400 кВт;

в — со степенью защиты IP23

особо тщательно, так как они определяют не только расчетную длину сердечника, но и в значительной степени характеристики машины. При этом если главные размеры машины зависят от произведения АВ_δ [см. (9.1)], то на характеристики двигателя оказывает существенное влияние также и соотношение между этими величинами. Рекомендации по выбору А и В_δ представлены в виде кривых на рис. 9.22—9.24 для машин различных мощности и исполнения. На каждом из рисунков даются области их допустимых значений. При выборе конкретных значений А и В_δ в пределах рекомендуемой области следует, руководствуясь приведен­ными выше замечаниями, учитывать требования технического задания к хактеристикам проектируемого двигателя.

Коэффициент полюсного перекрытия α_δ и коэффициент формы поля k_В в асинхронных машинах определяются степенью уплощения кривой поля в зазоре, возникающей при насыщении зубцов статора и ротора, и могут быть достаточно достоверно определены то­пь ко после расчета магнитной цепи. Поэтому для расчета магнитной цепи удобнее рассматривать синусоидаль­ное поле, а влияние уплощения учесть при расчете магнитного напряжения отдельных участков магнитной цепи.

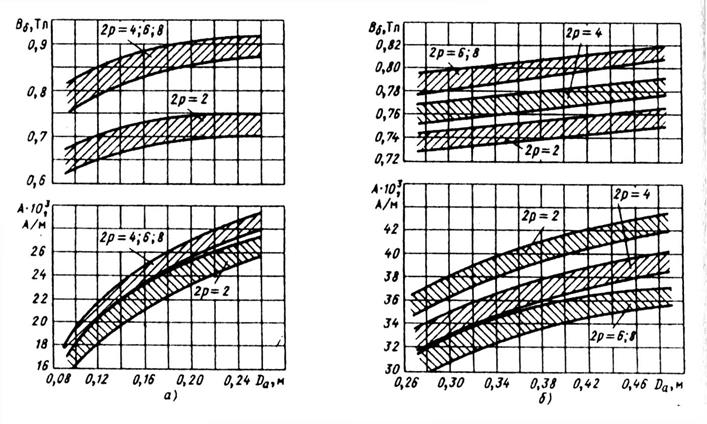

Рис. 9.22. Электромагнитные нагрузки асинхронных двигателей

со степенью защиты IP44 при высоте оси вращения:

а – h ≥ 132 мм; б – h = 150…250 мм;

в – h ≥ 280 мм (с продуваемым ротором)

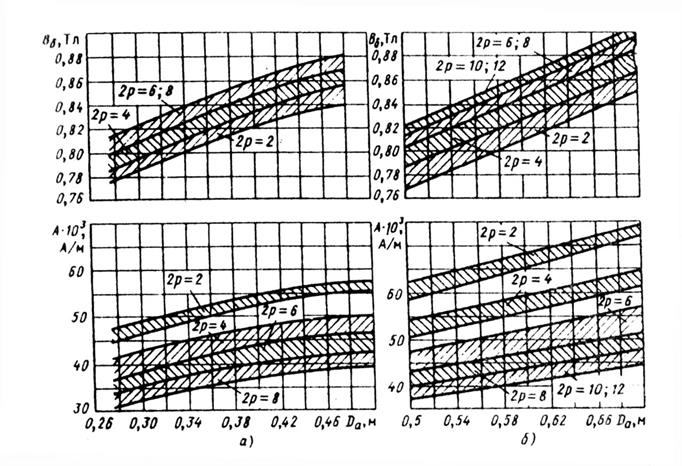

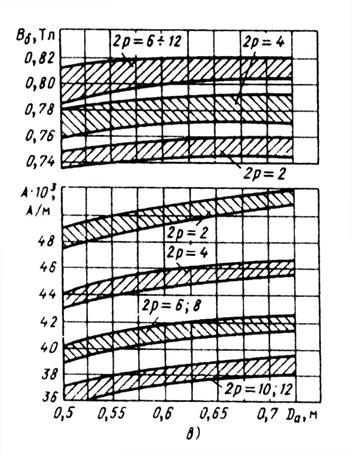

Рис. 9.23. Электромагнитные нагрузки асинхронных двигателей

со степенью защиты IP23 при высоте оси вращения:

а – h = 160…250 мм; б – h ≥ 280 мм;

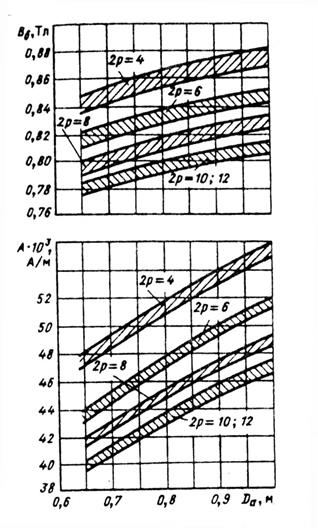

Рис. 9.24. Электромагнитные нагрузки асинхрон­ных

двигателей высокого напряжения со степе­нью защиты IP23

Основываясь на этом, значения коэффициентов предварительно принимают равными:

α_δ = 2/π ≈ 0,64; k_В = π/(2 ) = 1,11.

Предварительное значение обмоточного коэффициента k0e\ вы­бирают в зависимости от типа обмотки статора. Для однослойных обмоток k_oб1 = 0,95...0,96. Для двухслойных и одно-двухслойных об­моток при 2р = 2 следует принимать k_oб1 = 0,90... 0,91 и при большей полюсности k_oб1 = 0,91. ..0,92.

Синхронная угловая частота двигателя Ω, рад/с, рассчитывается по формуле

Ω = 2π или Ω = 2π (9.5)

где n₁ — синхронная частота вращения, об/мин; f₁ — частота пита­ния, Гц.

Из (9.1), с учетом значения α_δ , расчетная длина магнитопровода, м,

. (9.6)

Критерием правильности выбора главных размеров D и l_δ слу­жит отношение λ = l_δ /τ, которое обычно находится в пределах, пока­занных на рис. 9.25 для принятого исполнения машины. Если λ ока­зывается чрезмерно большим, то следует повторить расчет для ближайшей из стандартного рада большей высоты оси вращения А. Если К слишком мало, то расчет повторяют для следующей в стан­дартном раду меньшей высоты h.

На этом выбор главных размеров заканчивается. В результате проделанных вычислений получены значения высоты оси вращения h, внутреннего диаметра статора D, внешнего диаметра статора D_а, расчетной длины магнитопровода l_δ и полюсного деления τ.

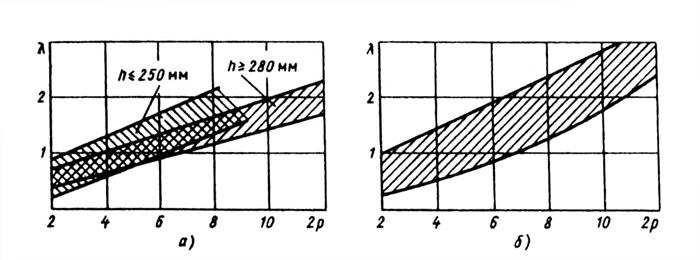

Рис. 9.25. Отношение λ = l_δ /τ у двигателей исполнения

по степени защиты:

а – IP44; б – IP23

Для расчета магнитной цепи помимо l_δ необходимо определить ценностью конструктивную длину и длину стали сердечников статора (l₁ и l_ст1) и ротора (l₂ и l_ст2). В асинхронных двигателях, длина сердечников которых не превышает 250. ..300 мм, радиальные вентиля­ционные каналы не делают. Сердечники шихтуются в один пакет. Для такой конструкции

l ₁ = l _ст1 = l_δ. (9.7)

В более длинных машинах сердечники подразделяют на отдель­ные пакеты, разделенные между собой радиальными вентиляцион­ными каналами. В двигателях с фазными роторами или со сварной короткозамкнутой обмоткой пакеты выполняют длиной 40...60 мм. Крайние пакеты могут быть более длинными. В двигателях с литой короткозамкнутой обмоткой ротора число пакетов по технологиче­ским соображениям из-за сложности заливки уменьшают и пакеты выполняют более длинными.

Стандартная ширина радиального воздушного канала между па­кетами b_k = 10 мм. Число пакетов n_пак и их длина l_пак связаны с рас­четной длиной следующим соотношением:

n _пак = l _ст / l _пак ≈ l_δ / l _пак = целое число, (9.8)

при этом число радиальных каналов n_к = n_{пак - 1}.

Длина стали сердечника статора в таких машинах

l _ст1 = l _пак n _пак, (9.9)

или при пакетах разной длины

l _ст1 = (9.10)

Конструктивная длина сердечника статора

l ₁ = l _ст1 + b _к n _к. (9.11)

Окончательное значение l_δ для машин с δ < 1,5 мм

l_δ ≈ l _ст1. (9.12)

В машинах с δ ≥ 1,5 мм при расчете l_δ учитывают искривление магнитных силовых линий потока в воздушном зазоре над радиаль­ными вентиляционными каналами (см. § 4.2):

l_δ ≈ l ₁ - b '_к n _к, (9.13)

где b'_к — расчетная ширина радиальных каналов, зависящая от соот­ношения δ и δ_к. Значение b'_к при b_к = 10 мм определяется по табл. 9.10 либо из выражения

b '_к = γ'δ (9.14)

Таблица 9.10. Расчетная ширина радиальных каналов ft; при Ь* = 10 мм

где

Конструктивную длину сердечника ротора в машинах с h < 250 мм берут равной длине сердечника статора, т. е. l₂ = l₁. В двигателях больших габаритов ротор выполняют длиннее статора за счет увеличения длины его крайних пакетов на 5 мм и в крупных машинах высокого напряжения — на 10 мм.

Длина стали сердечника ротора

l _ст2 = = l ₂ – n _к b _к (9.15)

Следующий этап расчета включает определение числа пазов ста­тора Z₁ и числа витков в фазе обмотки статора w₁. При этом число витков фазы обмотки статора должно быть таким, чтобы линейная нагрузка двигателя и индукция в воздушном зазоре как можно бо­лее близко совпадали с их значениями, принятыми предварительно при выборе главных размеров, а число пазов статора обеспечивало достаточно равномерное распределение катушек обмотки.

Чтобы выполнить эти условия, вначале выбирают предваритель­но зубцовое деление t_z1, в зависимости от типа обмотки, номиналь­ного напряжения и полюсного деления машины. Для более равно­мерного распределения катушек обмотки по длине окружности зазора необходимо большое число пазов, а следовательно, малень­кие зубцовые деления. В то же время ширина паза, составляющая примерно половину зубцового деления, не должна быть слишком малой, так как в этом случае ухудшается заполнение паза медью об­мотки, а в машинах небольшой мощности может также недопусти­мо уменьшиться механическая прочность зубцов. Кроме того, надо иметь в виду, что стоимость машины с увеличением числа пазов воз­растает, так как увеличиваются сложность штампа и трудоемкость изготовления и укладки обмоток.

Значения зубцовых делений статора асинхронных двигателей с обмоткой из круглого провода, необходимые для предварительного выбора числа пазов, приведены на рис. 9.26. Меньшие значения в каждой из показанных на рисунке областей возможных значений t_z1 характерны для машин меньшей мощности для каждого из диапазо­нов высот осей вращения. Следует отметить, что двигатели с h ≥ 280 мм обычно выполняют с обмоткой из прямоугольного провода, но в многополюсном исполнении при 2р ≥ 10 (в двигателях с h = 280 и 315 мм) из-за малой высоты спинки статора размещение лобовых частей катушек из прямоугольного провода затруднено, поэтому такие машины выполняют с намоткой из круглого провода, имеющей мягкие, легко поддаю­щиеся формовке лобовые части.

Для машин с обмоткой из прямоугольного провода при U_ном ≤ 660 В и в высоковольтных машинах t_z1 зависит от мощности и номинального напряжения и может быть взято в соответствии с данными табл. 9.11. В процессе расчета целесообразно не ограничиваться выбором какого-либо одного конкретного зубцового деле­ния, а, руководствуясь приведенными выше соображениями, рассмотреть диапазон возможных значений t_z1 в пределах указанных

значений зубцовых делений t_z1min...t_z2max. Тогда возможность числа пазов статора, соответствующих выбранному диапазону t_z1,

(9.16)

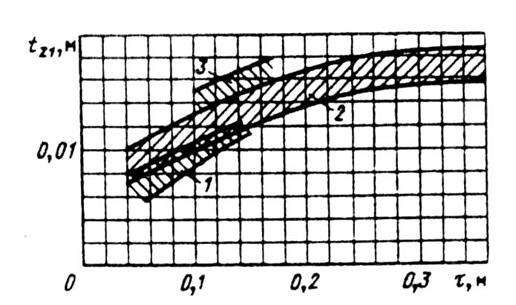

Рис. 9.26. Зубцовые деления статоров асинхронных

двигателей с обмоткой из круглого провода

с высотами оси вра­щения:

1 — h < 90 мм;

2 — 90 < h < 250 мм; 3 — h < 280 мм

Таблица9.11. Зубцовое деление статора fzi, м, при прямоугольных пазах

Окончательное число пазов статора Z₁ следует выбирать в полу­ченных пределах с учетом условий, налагаемых требованиями сим­метрии обмотки, и желательного для проектируемой машины значе­ния числа пазов на полюс и фазу q₁. Число пазов статора в любой обмотке асинхронных машин должно быть кратно числу фаз, а число q₁ = Z₁/(2pm) в большинстве асинхронных машин должно быть целым. Лишь в многополюсных асинхронных двигателях иногда выполняют такое число пазов, при котором q₁ является дробным, причем большей частью со знаменателем дробности, равным двум, например q₁ = 2 ¹/₂ или 3 ¹/₂. В отдельных случаях это правило может быть нарушено, однако необходимо иметь в виду, что обмотки с дробным q₁ при сравнительно небольших числах пазов и полюсов, характерных для большинства асинхронных двигателей, приводят к некоторой асимметрии МДС. Поэтому выбор окончательного чис­ла пазов следует проводить с четкой увязкой и контролем получае­мого при этом числа q. Окончательное значение t_z1 = πD/(2pmq) не должно выходить за указанные выше пределы более чем на 10 % и в любом случае для двигателей с h ≥ 56 мм не должно быть менее 6—7 мм.

При определении числа эффективных проводников в пазу u_п ру­ководствуются следующим: u_п должно быть целым, а в двухслойной обмотке желательно, чтобы оно было кратным двум. Применение двухслойных обмоток с нечетным u_п допускается лишь в исключите­льных случаях, так как это приводит к необходимости выполнять разновитковые катушки, что усложняет технологию изготовления и укладки обмотки. Поэтому полученные в расчете числа u_п прихо­дится округлять до ближайшего целого или четного числа. Чтобы это округление не было слишком грубым (что особенно заметно при малых u_п), вначале определяют предварительное число эффектив­ных проводников в пазу u'_п при условии, что параллельные ветви в обмотке отсутствуют (а = 1):

u '_п = πDA / I _1ном Z ₁, (9.17)

где А — принятое ранее значение линейной нагрузки, А/м: I_1ном — но­минальный ток обмотки статора, А:

I _1ном = Р₂ / ( mU _1ном η cosφ ) (9.18)

(η и cos φ заданы или выбраны в начале расчета).

Полученное по (9.17) значение u'_п не округляют до целого, а на­ходят такое число параллельных ветвей обмотки а, при котором число эффективных проводников в пазу либо будет полностью удовлетворять отмеченным условиям, либо потребует лишь незна­чительного изменения:

u _п = а u '_п. (9.19)

Число а при этом, естественно, может быть взято только из ряда возможных чисел параллельных ветвей для обмотки данного типа и заданного числа полюсов (см. гл. 3).

Полученное из (9.19) число округляют до ближайшего целого или четного в зависимости от типа обмотки.

Принятое на данном этапе расчета число параллельных ветвей а в дальнейшем при выборе размеров и числа элементарных провод­ников может быть изменено. В этом случае пропорционально изме­няется также и u_п

Окончательное число витков в фазе обмотки

w ₁ = U _п Z₁/ (2am). (9.20)

Окончательное значение линейной нагрузки, А/м,

А = 2 I _1ном w_i m / ( πD ). (9.21)

Оно, как правило, незначительно отличается от принятого ранее, так как его изменение определяется только отношением рассчитанного по (9.19) и принятого числа эффективных проводников в пазу u_п Полученное значение А нужно сопоставить с рекомендуемым (.м.рис. 9.22— 9.24).

Схему обмотки статора выбирают в зависимости от мощности машины, ориентируясь на конструкцию и предполагаемую техноло­гию укладки обмотки в пазы. Машины мощностью до 12.. .15 кВт в большинстве случаев имеют однослойную концентрическую обмот­ку из круглого провода. В машинах большей мощности обмотки выполняют двухслойными, а при механизированной укладке приме­няют одно-двухслойные или двухслойные концентрические обмот­ки, которые могут быть уложены в пазы без подъема шага. Все обмотки из прямоугольного провода выполняют только двухслой­ными, равнокатушечными.

Обмоточный коэффициент k_об = k_p k_y рассчитывают в зависимости от числа пазов на полюс и фазу q и укорочения шага обмотки β = y_расч / τ, где у_рaсч — расчетный шаг, определяемый по формулам, приведенным в § 3.6, в зависимости от типа обмотки.

В двухслойных обмотках асинхронных двигателей шаг выполня­ют в большинстве случаев с укорочением, близким к β = 0,8.

После расчета k_об1 уточняют значение потока Ф, Вб:

Ф = (9.22)

и определяют индукцию в воздушном зазоре В_δ, Тл:

В_δ = . (9.23)

Если полученное значение В_δ выходит за пределы рекомендуе­мой области (см. рис. 9.22 — 9.24) более чем на ± 5 %, следует принять другое значение числа u_п и повторить расчет.

Если линейная нагрузка и индукция в воздушном зазоре при принятом числе пазов и эффективных проводников в пазу находятся в рекомендуемых пределах, переходят к расчету сечения эффектив­ного проводника и обмоточного провода.

Сечение эффективных проводников, м², определяют, исходя из тока одной параллельной ветви и допустимой плотности тока в об­мотке:

q _эф1 = I _1ном / (а J ₁ ) . (9.24)

С точки зрения повышения использования активных материалов плотность тока J₁ должна быть выбрана как можно большей, но при этом возрастают потери в меди обмотки. Увеличение потерь сказывается, во-первых, на повышении температуры обмотки и, во-вторых, на КПД двигателя. В асинхронных двигателях общего назначения при принятой в них системе косвенного охлаждения влияние плотности тока на нагрев обмотки более существенно, чем на КПД. На этом основании определены качественные зависимости допустимой плотности тока в обмотках различных машин. Она по­вышается с уменьшением габаритов машины, с увеличением допус­тимого нагрева обмотки при переходе на другой, более высокий класс нагревостойкости изоляции и с повышением интенсивности охлаждения (например, в машинах защищенного исполнения по сравнению с закрытыми обдуваемыми двигателями).

Нагрев пазовой части обмотки зависит от произведения линей­ной нагрузки на плотность тока (AJ). Поэтому выбор допустимой плотности тока производят с учетом линейной нагрузки двигателя:

J ₁ = (AJ) / A. (9.25)

Значения (AJ) для асинхронных двигателей различных исполне­ния и мощности приведены на рис. 9.27.

Для всыпных обмоток могут быть использованы обмоточные провода диаметром не более 1,8 мм, однако в современных двигате­лях для повышения надежности обмотки и упрощения ее укладки в пазы используют провода меньшего диаметра. В обмотках, предназ­наченных для механизированной укладки, диаметр изолированного провода обычно берут не более 1,4 мм, а при ручной укладке (двига­тели с h > 160 мм) — не более 1,7 мм.

Если расчетное сечение эффективного проводника в машинах со всыпной обмоткой выше значений, соответствующих указанным диаметрам, то эффективный проводник делят на несколько элемен­тарных. Для этого по табл. П 3.1 подбираются сечение q_эл и число элементарных проводников n_эл, составляющих один эффективный, таким образом, чтобы диаметр d_эл элементарных проводников не выходил за указанные пределы, а их суммарная площадь сечения была близка к расчетному сечению эффективного проводника:

q _эл n _эл = q _эф. (9.26)

В обмотках из круглого провода число элементарных проводни­ков может быть взято до 8—10, но при большом n_эл возрастают тех­нологические трудности намотки катушек, поэтому в современных машинах стремятся уменьшить число элементарных проводников в одном эффективном до 6—8, для чего увеличивают число паралле­льных ветвей. В двухполюсных двигателях n_эл увеличивают, поско­льку число параллельных ветвей в них не может быть более двух.

При проектировании машин с обмоткой из прямоугольного провода сечение каждого проводника не должно быть взято более 17...20 мм², так как в этом случае становится заметным возрастание потерь на вихревые токи.

Если расчетное значение q_эф > 20 мм², то прямоугольные провод­ники подразделяют на элементарные так, чтобы q_эл ≤ 17...20 мм².

В обмотках из прямоугольного провода, укладываемых в открытые пазы, n_эл обычно не более 2. При n_эл = 2 они располагаются на одном уровне по высоте паза (см. рис. 3.7). Обмотку с четырьмя элементарными проводниками (см. рис. 3.7, 6) в асинхронных двигателях применяют редко. Если обмотка выполняется из под­разделенных катушек, которые укладывают в полуоткрытые пазы (см. рис. 3.6, б), то всегда образуются два элементарных проводни­ки, так как катушки, расположенные на одной высоте в пазу, соеди­няются параллельно (см. § 3.2).

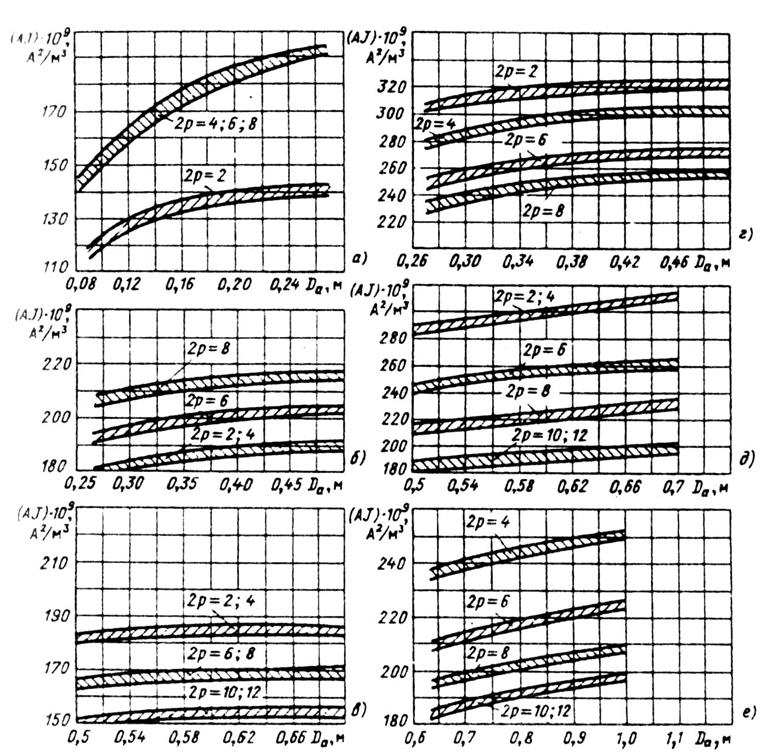

Рис. 9.27. Средние значения произведения AJ

асинхронных двигателей со степенью защиты:

а — IP44, h ≤132 мм; б — IP44, h = 160...250 мм;

в — IP44 h=280...355 мм (при продуваемом рото­ре);

г — IP23, h = 160...250 мм;

д — IP23, h = 280...355 мм; е — IP23, при U_ном=6000 В

При прямоугольных обмоточных проводах сечение эффективно­го проводника не должно превышать 35...40 мм², поэтому при боль­шом номинальном токе в таких машинах выполняют наибольшее возможное число параллельных ветвей.

По одной и той же площади поперечного сечения прямоуголь­ных проводников их линейные размеры а х b могут быть различны, поэтому окончательный выбор обмоточного провода производят одновременно с расчетом размеров зубцовой зоны.

После окончательного выбора q_эл, n_эл и а следует уточнить плот­ность тока в обмотке, которая может несколько измениться по срав­нению с предварительно принятой при подборе сечений элементар­ных проводников:

J ₁ = I _1ном / (а q _эл n _эл ). (9.27)

На этом расчет обмотки статора заканчивается. Некоторая кор­ректировка, которая может потребоваться в ходе последующего расчета, как правило, не вносит существенных изменений в получен­ные данные.
