18 — втулка вентилятора (стрелками показаны направления потоков охлаждающего воздуха)
вентиляционные лопатки ротора, охлаждает обмотку ротора и отбрасывается лопатками на лобовые части обмотки статора, обдувает внешнюю поверхность сердечника статора и выходит наружу через жалюзи в средней части корпуса двигателя. Корпуса двигателей этого отрезка серии отлиты из чугуна и внутри имеют продольные ребра, которые служат для установки сердечника статора. Сердечник закреплен на ребрах эксцентрично по отношению к корпусу, и площадь поперечного сечения вентиляционных каналов сверху сердечника больше, чем снизу.
Корпуса двигателей с h = 280...355 мм, так же как и в аналогичных двигателях серии 4А (см. рис. 9.9), состоят из сварной полустанины, выполненной из стального листа, и штампованного из листовой стали верхнего кожуха. На полустанине имеются четыре вертикальные стойки, соединенные с основанием продольными планками, а сверху между собой продольными ребрами. В кольцевых проточках боковых ребер располагаются подшипниковые щиты. Сердечник статора устанавливают нижней половиной на центрирующие заточки внутренних стоек и крепят с помощью массивных нажимных колец. Вентиляция двигателей — радиальная двусторонняя. Циркуляция охлаждающего воздуха имеет такую же схему, как в двигателях исполнения со степенью защиты IP23 меньших высот оси вращения.
Асинхронные двигатели с фазными роторами выпускают как модификации серии АИР (АИС) в диапазоне высот оси вращения 160...355 мм в исполнениях по степени защиты IP44 — АИРФ (АИСФ) и IP23 — АИРНФ. Обмотки фазных роторов двигателей мощностью до 50...60 кВт выполнены из круглого провода, двухслойные, равнокатушечные с укороченным шагом. Пазы ротора — трапецеидальные, полузакрытые. В двигателях большей мощности обмотки стержневые волновые, пазы с параллельными стенками, полузакрытые с узким шлицем. В пазовой части обмотка закреплена клиньями, в лобовой части — бандажами из стальной проволоки или нетканой (бандажной) стеклоленты.
Напряжение на кольцах ротора у большинства двигателей примерно равно линейному напряжению обмотки статора.
Двигатели с фазными роторами со степенью защиты IP54 имеют ребристый корпус и охлаждаются наружным вентилятором, как и двигатели с короткозамкнутыми роторами. Контактные кольца расположены внутри корпуса (рис. 9.14) в полости, отделенной от статора перегородкой с лабиринтными уплотнениями, предотвращающими попадание пыли от щеток на обмотки статора и ротора.
Контактные кольца двигателей исполнения IP23 с высотой оси вращения 160...200 мм (рис. 9.15) установлены на выступающем конце вала, противоположном рабочему, и закрыты кожухом с отверстиями для прохода охлаждающего воздуха. Контактные кольца с токоотводами запрессованы в пластмассу. В пластмассовой части колец (рис. 9.16, а) имеются отверстия для прохода охлаждающего воздуха и вентиляционные лопатки для засасывания воздуха в пространство между кольцами. Выводные концы обмотки ротора подходят к контактным кольцам через внутреннее отверстие на валу ротора.

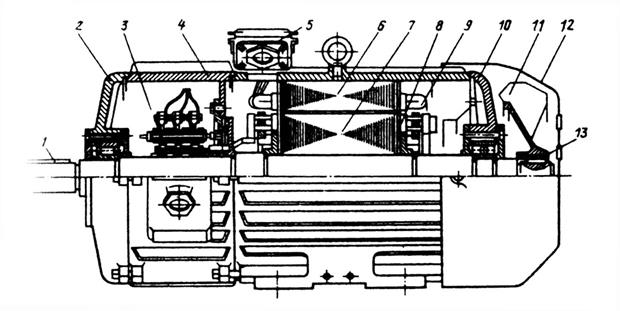

Рис. 9.14. Двигатель серии АИ с фазным ротором со степенью
защиты IP54, h =180 мм:
1— вал; 2, 10 — подшипниковые щиты; 3 — контактные кольца; 4 — корпус; 5 — коробка выдов;
6 — сердечник статора; 7 — сердечник ротора; 8 — лобовые части обмотки ротора;
9 — лобовые части обмотки статора; 11 — вентилятор;
