Работа с паяльником
Перед началом работы с паяльником было необходимо ознакомиться с правилами безопасности, затем подготовить всё необходимое для пайки на своём рабочем месте, а именно:
- паяльник
- подставка под паяльник
- катушку припоя
- флюс
- губку для очистки паяльного жала
- монтажный провод
- пинцет
- кусачки,
теперь можно приступать к пайке, но не плат, а потренироваться спаять несколько проводов, чтобы наработать навык.
Пайка – процесс получения неразъемного соединения заготовок без их расплавления путем смачивания поверхностей жидким припоем с последующей его кристаллизацией. Расплавленный припой затекает в специально создаваемые зазоры между деталями и диффундирует в металл этих деталей. Протекает процесс взаимного растворения металла деталей и припоя, в результате чего образуется сплав, более прочный, чем припой. Образование соединения без расплавления основного металла обеспечивает возможность распая соединения.
Следует отметить, что поверхность металла на воздухе обычно покрывается слоем оксида, поэтому ее перед пайкой требуется зачистить. Но зачищенная поверхность вновь может быстро окислиться. Во избежание этого на обработанные места наносят химические вещества — флюсы.
Во время пайки могут выделяться вредные для здоровья пары олова и свинца. Ни в коем случае нельзя наклоняться над местом пайки и вдыхать испарения.
Пайка платы
При наработанном навыке пайки уже можно приступать для паяния не сложной платы и её компонентов, которые были приобретены специально для учебной практики. Примерный ход работы такой:
- деталь вставляется в плату и должна быть закреплена
- на контакты элементов, наносится флюс
- в одну руку берется паяльник, в другую — проволочка припоя
- касаемся кончиком паяльника места пайки и нагреваем его, обычно это секунды 3-4, происходит “пшшшшш”, кончик проволочки припоя плавится
После того, как мы запаяли все необходимые компоненты на микросхему и получили готовую плату (рис.3), проверяем её на исправное рабочее состояние, с помощью прозвона прибором “мультиметр”, если нет никаких проблем, всё готово

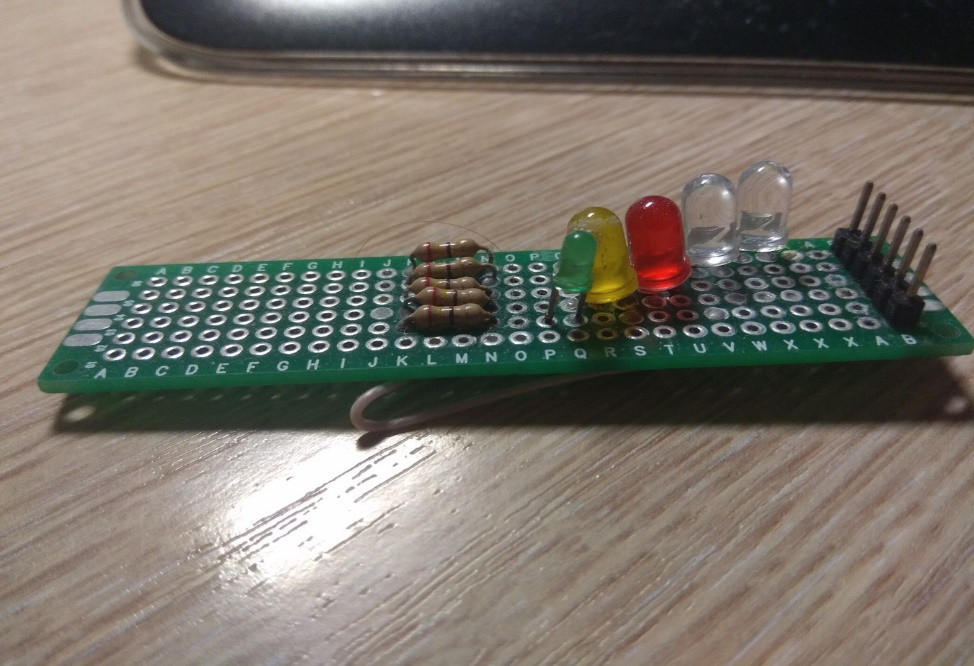

| Рис.3 полученная плата |
к программированию и работе платы.
