Федеральное государственное бюджетное образовательное учреждение
Министерство науки и высшего образования Российской Федерации
Федеральное государственное бюджетное образовательное учреждение
высшего образования
«Российский государственный университет имени А.Н. Косыгина (Технологии. Дизайн. Искусство)»
Институт Мехатроники и информационных технологий
Кафедра Автоматики и промышленной электроники
ОТЧЕТ
по учебной практике (практике по получению первичных профессиональных умений и навыков)
Уровень освоения основной профессиональной образовательной программы (ОПОП) академический бакалавриат
Направление подготовки (специальность) 15.03.04 «Автоматизация технологических процессов и производств»
Профиль (специализация) Компьютерные технологии в системах автоматического управления производственными процессами
Форма обучения очная
Способ прохождения практики Стационарная
Форма проведения практики Непрерывная
Сроки прохождения практики с «08» июля 2019 г. по «21» июля 2019 г.
Место прохождения практики ФГБОУ ВО «РГУ имени А.Н. Косыгина»
Отчет составил и сдал «22» июля 2019 г. Жукова Дарья Витальевна
Группа МАК-117
____________________
(подпись практиканта)
Руководитель практики от университета Д.В. Масанов, к.т.н.
ОЦЕНКА работы на практике _________________ «22» июля 2019 г.
_____________________________
(подпись руководителя практики)
Москва, 2019 г.
МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ
Федеральное государственное бюджетное образовательное учреждение высшего образования
«Российский государственный университет им. А.Н. Косыгина»
(Технологии. Дизайн. Искусство.)
Кафедра автоматики и промышленной электроники
Утверждено
на заседании кафедры
«___» ________________ 2019 г.
_____________________
Зав. Кафедрой, д.т.н., профессор Рыжкова Е.А.
ЗАДАНИЕ
учебную практику (практику по получению первичных профессиональных умений и навыков)
Студенту Жуковой Дарье Витальевне группы МАК – 117
Руководитель практики к.т.н., доцент Д.В. Масанов
Перечень разделов, заданий и консультантов по ним:
Введение.
Основной раздел: моделирование, разводка, пайка, программирование макетных плат
Заключение: Дать заключительную оценку о проделанной работе.
Исполнитель _________________________________ «___» ___________ 2019 г.
Содержание
Введение. 4
Основная часть. 5
Знакомство с Proteus 5
Работа с паяльником.. 6
Пайка платы.. 7
Программирование платы.. 8
Заключение. 12
Список литературы.. 13
Введение
Учебная практика проходила в нашем вузе, ФГБОУ ВО «РГУ имени А.Н. Косыгина». Целями и задачами практики было: получить навыки составления макетных плат их разводки и работы с паяльным инструментом, разводка, пайка и программирование плат. Для этого мы ознакомились с учебными материалами и приобрели необходимые материалы.
Основная часть
Во время прохождения практики, я познакомился с программным пакетом –Proteus, обучился работе с паяльником, пайке плат и их программированию.
Знакомство с Proteus
Proteus VSM - программа-симулятор микроконтроллерных устройств, позволяющих собрать схему любого электронного устройства и симулировать его работу, выявляя ошибки, допущенные на стадии проектирования и трассировки.

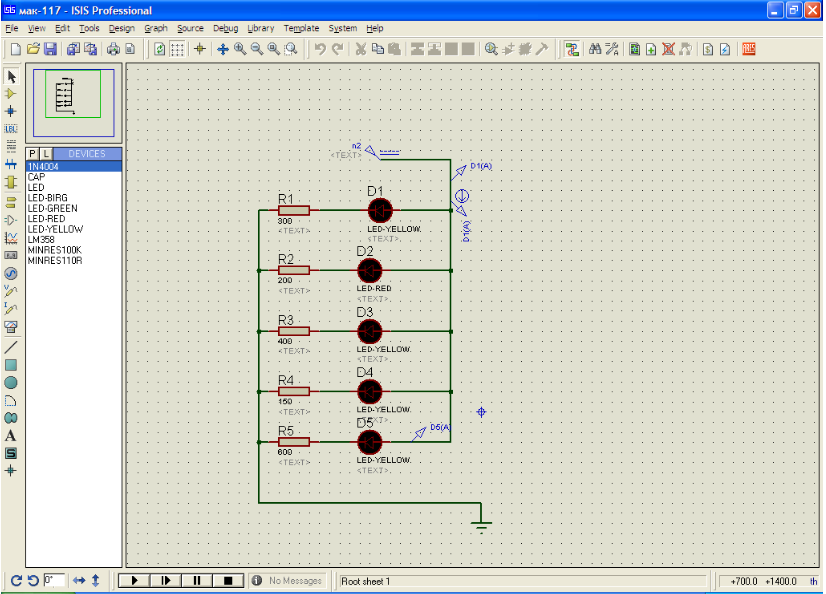

| Рис.1 моделирование схемы в ISIS |
Программа Proteus состоит из 2-х модулей. ISIS (рис.1) - графический редактор принципиальных схем служит для ввода разработанных проектов с последующей имитацией и передачей для разработки печатных плат в ARES. К тому же после отладки устройства можно сразу развести печатную плату в ARES которая поддерживает авто размещение и трассировку по уже существующей схеме.

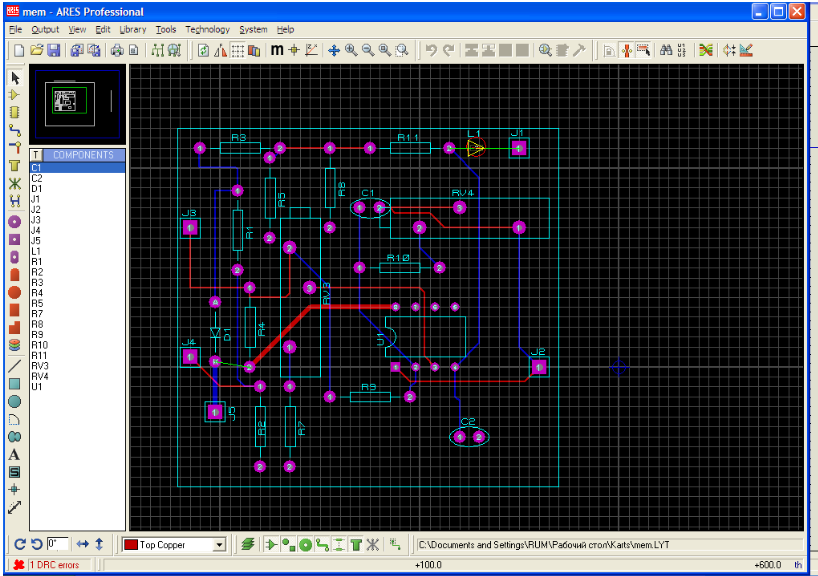

ARES (рис2) - графический редактор печатных плат со встроенным менеджером библиотек и автотрассировщиком ELECTRA, автоматической расстановкой компонентов на печатной плате.
| Рис.2 разработка печатной платы в ARES |
Proteus VSM включает в себя более 6000 электронных компонентов со всеми справочными данными, а также демонстрационные ознакомительные проекты. Программа имеет инструменты USBCONN и COMPIM, которые позволяют подключить виртуальное устройство к портам USB и COM компьютера. При подсоединении к этим портам любого внешнего прибора виртуальная схема будет работать с ним, как если бы она существовала в реальности.
