База тізбегіндегі резонансты контурлы генератор
2-генераторлы бөлгіш С
конденсатор Т
транзистордың С класты режимде жұмыс істеуін қамтамасыз етеді. L
және С
элементтері резонансты контурды құрайды.Қайтымды оң байланыс С
конденсаторы және Т
трансформаторы арқылы жүзеге асады. Индуктивті кері байланысы бар үш нүктелі генератордың схемасы (схема Хартли). Бұл генераторда (3 схема) катушканың индуктивтілігі L
эмиттер тізбегіне керекті кері байланысты апаруды қамтамасыз етеді. С
және L
элементтері резонансты контурды құрайды.
Мұндай жағдайда бөлгіш С
-С
конденсаторы қолданылады (схема 4). С
-С
және L
элементтері резонансты контурды құрайды, С
конденсаторы транзистордың С класты режимде жұмыс істеуін қамтамасыз етеді.
Фаза жылжытқыш тізбектегі кері байланысы бар генератор немесе RC-генераторы. Синусоидалы тербелісті арнайы таңдалған RC-тізбекті кері байланыс арқылы алуға болады, 5-схемада көрсетілгендей RC-секциясындағы R -C
, R
-C
, R
-C
фаза жылжытқыш тізбекті жасайды, яғни берілген жиілікте фаза жылжытқыш сигналды 180º ығыстырады. Транзистор фаза сигналын 180º ығыстыратындықтан, онда кері байланысты сымның толық фаза жылжытқышы 360º болады. Онда бұл, яғни кері байланыс оң болып шығады. Үнемі фаза жылжытқыш тізбектің барлық резисторлары мен барлық конденсаторларының номиналы бірдей етіп таңдалады және әрбір RC-секцияның фазасы 60º жылжиды.Тағы бір рет толықтырсақ, барлық фаза жылжытқыш тізбек қолданылатын компоненттердің айқындалған номиналдарын тек бір ғана жиілікте фазаны 180º жылжуын қамтамасыз етеді.

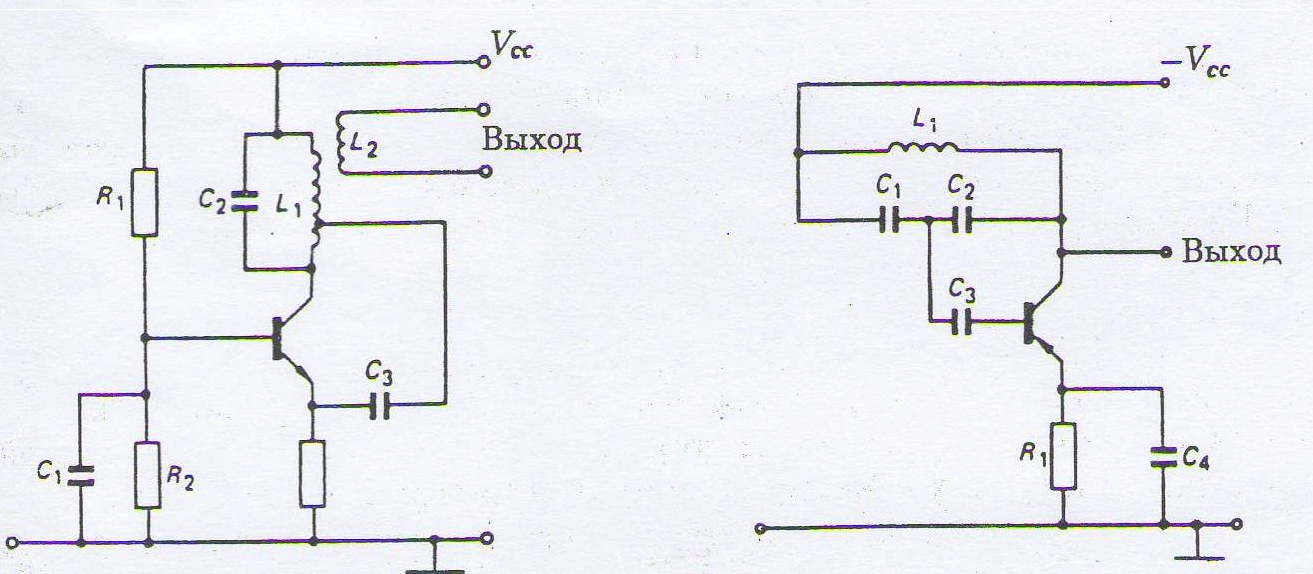

Сурет 1 - схема Хартли Сурет 2 - схема Колпитца
Лекция 17
