Источники опорного напряжения. Задание рабочего тока стабилитрона, источника тока на ОУ. Стабилитронные интегральные микросхемы.
Источники опорного напряжения
От качества источника опорного напряжения зависит выходное напряжение изделия.
При выборе источника опорного напряжения необходимо учитывать:
· Температурную и временную стабильность и точность, лежащую в их основе физического эффекта;
· Величину тока и напряжения стабилизации, при которых температурная и временная нестабильность имеет минимальное значение (ТКИ→0, ТКС→0).
Иногда есть ситуация, когда необходимо получить очень точный источник.
Параметры качества:
· Точность;
· Температурная стабильность (pps/ºC);
· Долговременная стабильность (pps/1000ч);
· Шумы (~до 10 Гц).

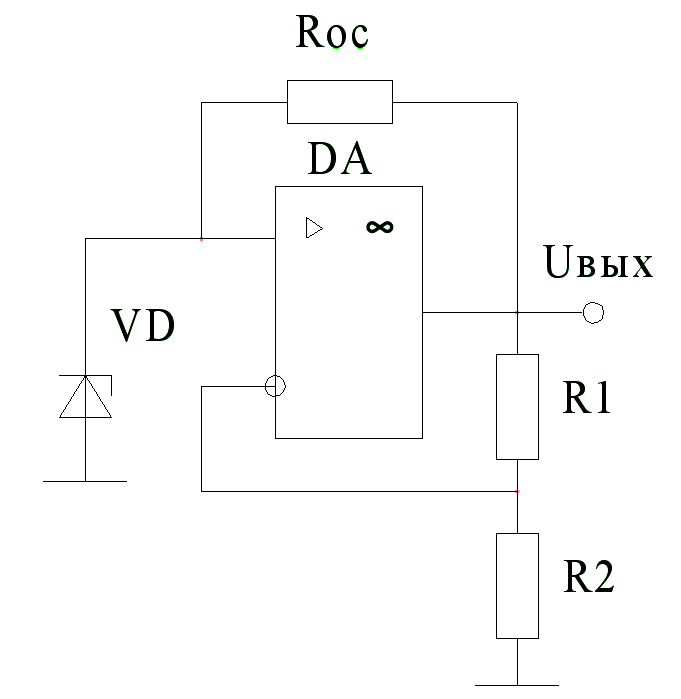

Делитель R1-R2задаёт выходное опорное напряжение, Rос задаёт ток через стабилитрон
Регулируемый стабилизатор

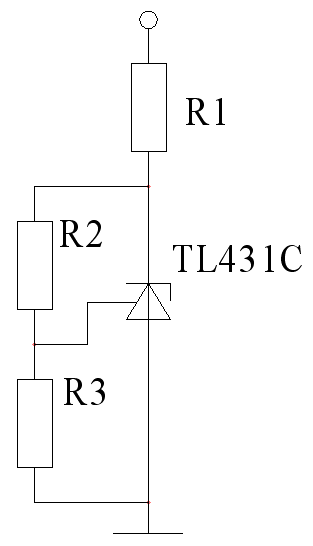

Микросхема TL431, TL432
Высокая точность (~1%)
Высокая температурная стабильность (10 pps/ºC)

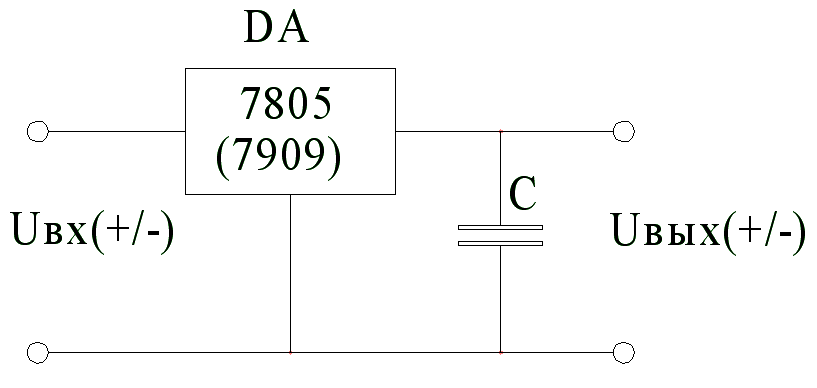

Трёхвыводные стабилизаторы напряжения (нерегулируемые)
Uвых-Uвх≥2,5В
Существуют специальные схемы с меньшей разницей между выходным и входным напряжениями.
Конденсатор предназначен для увеличения устойчивости, т.е. для устранения возбуждений при длинных шинах питания.
Такие стабилизаторы особо актуальны при низких напряжениях. Имею внутреннюю защиту от к.з.

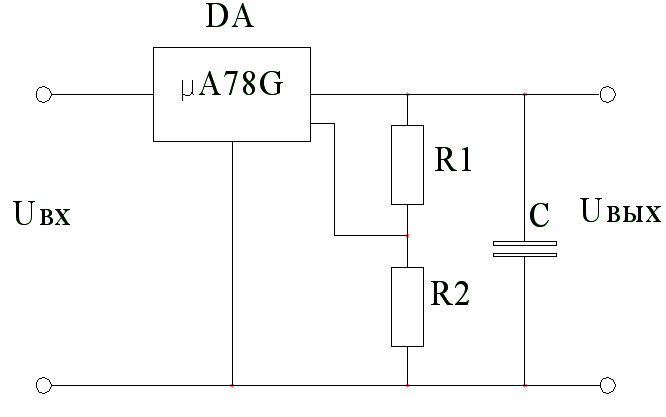

Четырёхвыводные стабилизаторы напряжения (регулируемые).

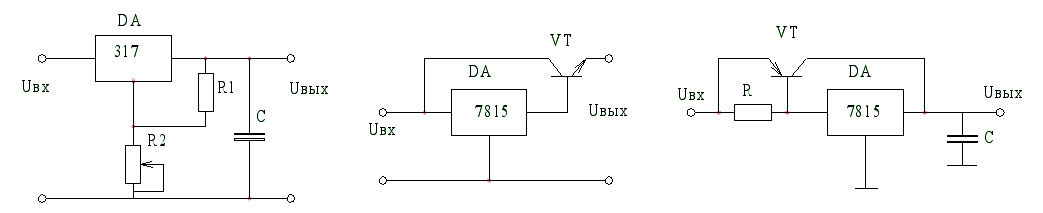

Трёхвыводные регулируемые стабилизаторы.
Достоинства: нет падения 0,6В на выходе VT закрыт, и стабилизацию осуществляет DA, как только Iн≥0,1А VT приоткрывается и основной ток нагрузки протекает через него.
Недостаток: отсутствие защиты от к.з.

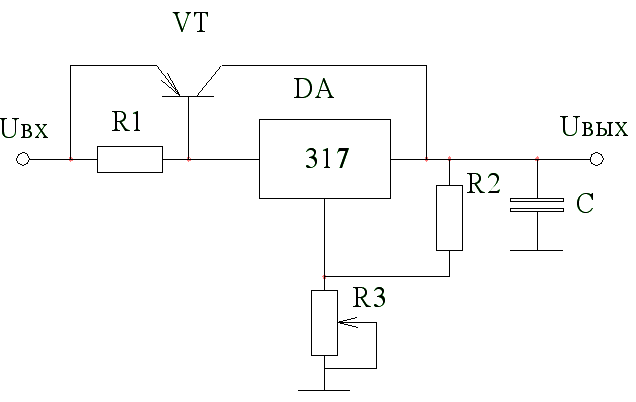

с защитой от к.з.:
Недостаток: при срабатывании токовой защиты VT2 открывается и возможен выход из строя DA, через который теперь протекает весь ток нагрузки мимо VT1.
Стабилизированные источники тока.

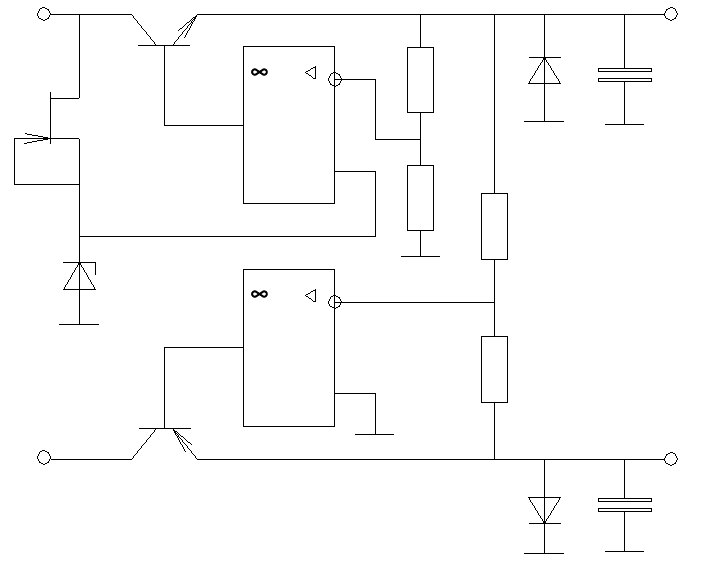

Сдвоенные стабилизаторы напряжения.
DA2 совместно с VT2 поддерживает на выходе отрицательного стабилизатора напряжение, чтобы напряжение в т.А было равным нулю.
