При параллельной обратной связи по напряжению с сопротивле­ния нагрузки снимается выходное напряжение, которое во входной цепи образует ток обратной связи, протекающий через специаль­ный резистор. Во входной цепи усилителя алгебраически складываются токи

Выделение напряжения во входной цепи усилителя происходит на сопротивлениях .

Входное сопротивление усилителя с ООС определяется способом подачи сигналов обратной связи во входную цепь. При последовательной ООС сопротивление увеличивается, а при параллельной – уменьшается.

Выходное сопротивление усилителя с ООС определяется способом снятия сигнала обратной связи с выхода устройства. При ООС по напряжению сопротивление уменьшается, а при ООС по току увеличивается.

Коэффициент усиления по напряжению при глубокой параллельной ООС по напряжению:

.

При параллельной ООС по напряжению К_иОС стабилен при Таким образом, при глубокой параллельной ООС по напряжению можно исключить влияние внешних факторов на величину К_и0с, уменьшить линейные и нелинейные искажения. Однако такой усилитель совершенно не подходит по своим свойствам для входного каскада многокаскадного усилителя, в частности, из-за его высокой, чувствительности к изменению R _г . Усилители с параллельной ООС по напряжению рекомендуется использовать в качестве промежуточных и выходных каскадов.

Изложенное выше позволяет сделать вывод, что параллельная ООС по напряжению стабилизирует коэффициент усиления по напряжению при постоянном сопротивлении источника сигнала, снижает искажения, уменьшает входное и выходное сопротивления усилителя.

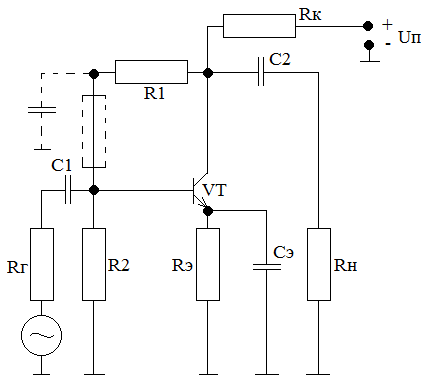

Принципиальная схема:

R1 делится на два резистора и средняя точка заземляется через конденсатор для устранения ОС по переменному напряжению.

26. Усилители. Классификация и основные характеристики.

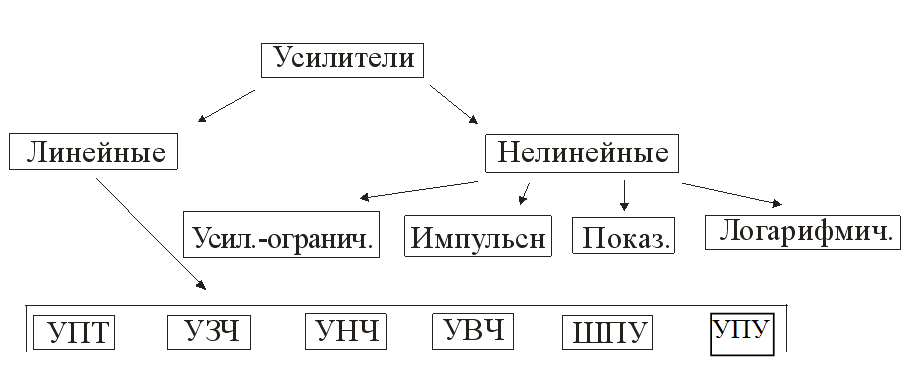

Усилители - устройства, предназначенные для увеличения параметров электрического сигнала (напряжения, тока, мощности).

Усилитель имеет входную цепь, к которой подводится усиливаемый сигнал, и выходную цепь, с которой выходной сигнал снимается и подается в нагрузку.

УПТ – усилитель постоянного тока

УЗЧ – усилитель звуковых частот

УНЧ – усилитель низких частот

УВЧ – усилитель высоких частот

ШПУ – широкополосные усилители

УПУ - узкополосные усилители

Δ f = f _в - f _н - полоса пропускания или полоса усиливаемых частот.

Нелинейные усилители:

- логарифмический (компрессор); - аналитический (экспандер);

- усилитель – ограничитель; - операционный усилитель (математические операции).

27. Амплитудно-частотные и фозо-частотные характеристики.

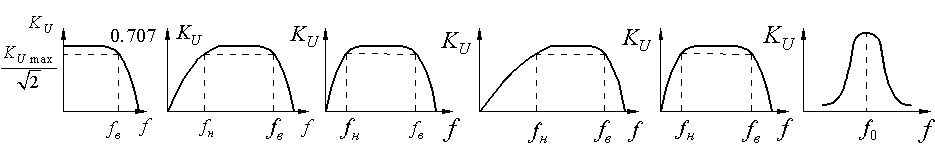

Амплитудно-частотная характеристика отражает зависимость модуля коэффициента усиления , определяемого для синусоидального входного сигнала от частоты. Однако очень редко один усилительный каскад обеспечивает требуемый коэффициент усиления. Поэтому применяют много каскадные усилители с конденсаторной связью между каскадами, общий коэффициент усиления которых определяется как произведение коэффициентов усиления всех каскадов

.

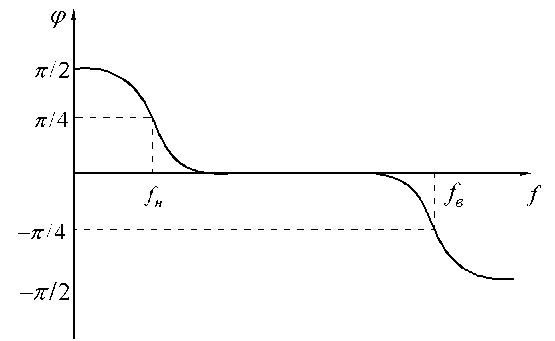

Наличие в схеме усилителя конденсаторов и зависимость параметров усилителя от частоты приводит к тому, что при изменении частоты входного сигнала напряжение на выходе усилителя изменяется не только по амплитуде, но и по фазе. Поэтому второй характеристикой усилителей является фазо-частотная характеристика (ФЧХ), определяющая зависимость угла фазового сдвига от частоты.

Усилительный каскад задерживает сигнал на какое-то время. Каждые гармонические составляющие задерживаются на разное время.

Амплитудная характеристика усилителя (реальная):

По амплитудной характеристике можно выделить следующие основные параметры усилителя:

1. Коэффициент усиления по току ;
