Последовательная ОС по току.
| ~ |
| ~ |
| Rн |
| Rвых |
| Rвх |
| Евых |
| Rос |
| Rг |
| Ег |
При последовательной обратной связи по току в выходной цепи усилителя включается специальный резистор

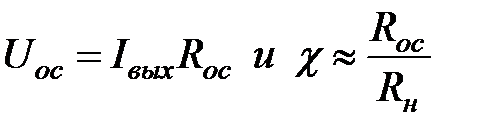

, падение напряжения на котором пропорционально выходному току.
Во входной цепи усилителя это алгебраически складывается с входным напряжением.
.

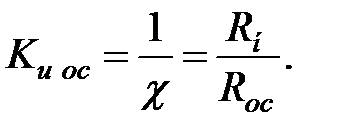

При глубокой ООС по току эту формулу можно преобразовать к следующему виду:

Последовательная ООС по току, как и по напряжению, уменьшает частотные искажения (расширяет полосу пропускания АЧХ) и нелинейные искажения усилителя. Введение ООС снижает также влияние помех и наводок, проникающих в усилитель.
Входное сопротивление усилителя с ООС определяется способом подачи сигналов во входную цепь
Входное сопротивление усилителя с ООС определяется способом подачи сигналов обратной связи во входную цепь. При последовательной ООС сопротивление увеличивается, а при параллельной – уменьшается.
| Улучшение стабильности коэффициента усиления с помощью ООС широко используется для расширения АЧХ усилителя |
|
|
Выходное сопротивление усилителя с ООС определяется способом снятия сигнала обратной связи с выхода устройства. При ООС по напряжению сопротивление уменьшается, а при ООС по току увеличивается.
Изложенное выше позволяет сделать вывод, что последовательная ООС по току стабилизирует коэффициент усиления по напряжению при постоянной нагрузке, снижает искажения, повышает входное и выходное сопротивления усилителя.

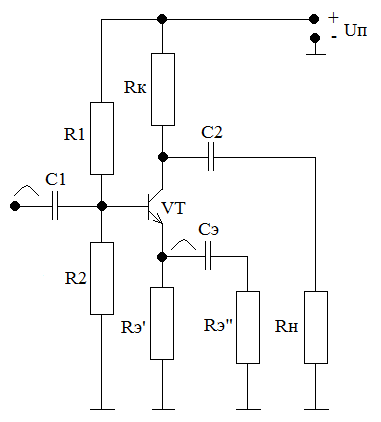

Принципиальная схема:

25. ОС параллельная по напряжению и по току. Схемы. Основные параметры.
| ~ |
| ~ |
| Rн |
| Rвых |
| Rвх |
| Iвых |
| Rос |
| Iг |
| R |
При параллельной обратной связи по току в выходной цепи усилителя включается специальный резистор R, падение напряжения на котором пропорционально выходному току. Это напряжение образует во входной цепи ток обратной связи, протекающий через специальный дополнительный резистор R ос. Во входной цепи усилителя происходит алгебраическое сложение I ос и тока входного сигнала. На рисунке приведена структурная схема усилителя с параллельной обратной связью по току. Здесь

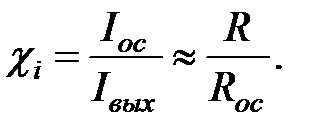

, а коэффициент обратной связи по току
Глубина ООС по току

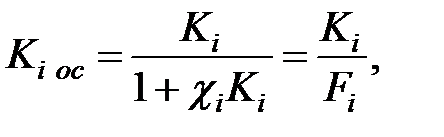

Коэффициент усиления по току:
где
- коэффициент усиления по току без ООС.
Введение параллельной ООС по току уменьшает как линейные, так и нелинейные искажения токовых сигналов.
Входное сопротивление усилителя с ООС определяется способом подачи сигналов обратной связи во входную цепь. При последовательной ООС сопротивление увеличивается, а при параллельной – уменьшается.
| Улучшение стабильности коэффициента усиления с помощью ООС широко используется для расширения АЧХ усилителя |
|
|
Выходное сопротивление усилителя с ООС определяется способом снятия сигнала обратной связи с выхода устройства. При ООС по напряжению сопротивление уменьшается, а при ООС по току увеличивается.
ООС по току способствует увеличению выходного сопротивления усилителя. Для параллельной ООС по току R выхОС может быть рассчитано по следующей приближенной формуле:

Изложенное выше позволяет сделать вывод, что параллельная ООС по току уменьшает и стабилизирует коэффициент усиления по току, снижает искажения токовых сигналов, уменьшает входное и увеличивает выходное сопротивления усилителя.

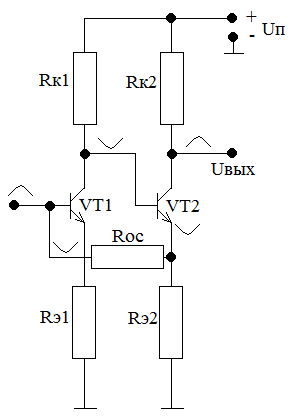

Принципиальная схема:
