Дифференциально-трансформаторная система передачи.
Системы передачи измерительной информации предназначены для сбора информации с удаленных от наблюдателя объектов. Используются следующие унифицированные системы передачи: пневматическая, электрическая токовая, электрическая частотная. Кроме этих систем применяются: реостатная, индуктивная, дифференциально-трансформаторная, сельсинная и др. дистанционные передачи.
Диффенциально-трансформаторная система передачи (рис. 2.34) состоит из первичного измерительного преобразователя, включающего в себя чувствительный элемент ЧЭ и дифференциально-трансформаторный преобразователь ДТ1, и приемника информации, в качестве которого используется вторичный прибор дифференциально-трансформаторного типа, оснащенный преобразователем ДТ2. Первичные обмотки ДТ- преобразовательных элементов соединены между собой последовательно и питаются от сети переменного тока. Вторичные обмотки ДТ-преобразовательных элементов включены по компенсационной схеме, в которой на вход электронного усилителя ЭУ поступает сигнал ΔU = ΔU1 – ΔU2. При протекании тока в первичных обмотках в секциях вторичных обмоток индуцируются ЭДС, величина и фаза которых зависят от положений стальных плунжеров, перемещающихся внутри катушек.

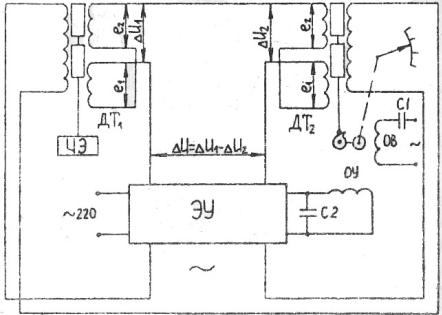

Рис. 2.34. Схема дифференциально-трансформаторной дистанционной передачи
При одинаковых положениях плунжеров ΔU1 = ΔU2 и на входе ЭУ ΔU = 0. Система находится в состоянии равновесия. Изменение измеряемого параметра вызывает деформацию ЧЭ, сопровождаемую перемещением плунжера преобразователя ДТ1. На его выходе появляется сигнал ΔU1, отличный от сигнала ΔU2. В результате на входе усилителя появляется сигнал ΔU, отличный от нуля. Усиленное напряжение разбаланса подается на обмотку реверсивного двигателя РД, который перемещает плунжер преобразователя ДТ2 в сторону уменьшения разбаланса, вплоть до полной компенсации. Таким образом, каждому положению плунжера катушки датчика соответствует аналогичное положение плунжера катушки приемника. С осью реверсивного двигателя кроме плунжера кинематически связаны также показывающее и записывающее устройства.
