6.3.1. Описание помещения, в котором располагается рабочее место

Дата: 2025-04-30; Просмотры: 3

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

Помещение, в котором находится рабочее место оператора, имеет следующие характеристики:

- длина помещения 6,12 м;

- ширина помещения 4,29 м;

- высота 2,6 м;

- окраска интерьера: белый потолок, бледно-бежевые стены, на полу – ламинат цвета беленый дуб.

6.3.2. Расчет систем искусственного освещения

В помещении, где находится рабочее место инженера-программиста, используется смешанное освещение, т.е. сочетание естественного и искусственного освещения.

В качестве естественного – боковое освещение через окно. Искусственное освещение используется при недостаточном естественном освещении. В данном помещении используется общее искусственное освещение.

Расчет его осуществляется по методу светового потока с учетом потока, отраженного от стен и потолка.

Нормами для данных работ установлена необходимая освещенность рабочего места 300 лк (средняя точность работы по различению деталей размером от 1 до 10 мм).

Общий световой поток определяется по формуле:

(6.1)

где - нормированная минимальная освещенность, лк (работа программиста относится к разряду точных работ, следовательно, минимальная освещенность будет 300 лк);

– площадь освещаемого помещения;

– коэффициент запаса, учитывающий уменьшение светового потока лампы в результате старения ламп и загрязнения светильников ( );

- коэффициент, учитывающий неравномерность освещения помещения ( );

- коэффициент использования светового потока; определяется в зависимости от коэффициентов отражения от стен, потолка, рабочих поверхностей, типов светильников и геометрии помещения.

Площадь помещения:

Выберем коэффициент использования светового потока по следующим данным:

коэффициент отражения побеленного потолка ;

коэффициент отражения от стен, окрашенных в светлую краску ;

коэффициент отражения от пола, покрытого светлым ламинатом ;

индекс помещения:

Найденный коэффициент .

По формуле (6.1) определим общий световой поток:

Для организации общего искусственного освещения выберем лампы типа ЛБ40.

Люминесцентные лампы имеют ряд преимуществ перед лампами накаливания: их спектр ближе к естественному, они имеют большую экономичность (больше светоотдача) и срок службы (в 10-12 раз). Наряду с этим имеются и недостатки: их работа сопровождается иногда шумом; хуже работают при низких температурах; их нельзя применять во взрывоопасных помещениях; имеют малую инерционность.

Для производственного помещения, оснащенного рабочими местами, подходят люминесцентные лампы.

Согласно с ГОСТ 6825-91, световой поток одной лампы ЛБ40[19] составляет не менее =2800 лм.

Число N ламп, необходимых для организации общего освещения определяется по формуле:

шт.

В качестве светильников выберем ПВЛ-1, 2х40 Вт.

Таким образом, чтобы обеспечить световой поток лм надо использовать 6 светильников по 2 лампы ЛБ40 в каждом.

Электрическая мощность одной лампы ЛБ40 Вт.

Мощность всей осветительной системы

Вт.

Рассмотрим вопрос размещения светильников в помещении. Для равномерного общего освещения светильники могут располагаться рядами параллельно стенам (для люминесцентных ламп), в шахматном порядке, по углам прямоугольников, на которые разбивается площадь потолка.

Наибольшая равномерность освещения имеет место при размещении светильников по углам квадрата; при шахматном размещении светильников наибольшая равномерность соответствует случаю их расположения по углам равностороннего треугольника.

Светильники с люминесцентными лампами рекомендуется размещать сплошными рядами или рядами с небольшими разрывами.

Общая длина лампы м. Зная все габариты помещения и длину лампы можно перейти к расчету параметров для установки этих ламп в помещении.

При расположении светильников в рядов и расстоянием от стен помещения до крайних светильников равным , справедливо следующее соотношение:

Соответственно, расстояние между каждым рядом м.

Соответственно, расстояние от стен помещения до крайних светильников равно 0,86 м.

Далее, рассчитаем расстояние между светильниками в каждом из рядов. Если в каждом ряде имеется светильников длиной каждый, то, в соответствии с геометрическими пропорциями имеем:

м,

Итак, сделаем вывод: для программистского офиса длиной 6,12 метров и шириной 4,29 метра необходимо установить 6 светильников в 2 ряда по 3 люминесцентных лампы ЛБ40-1 каждый, при этом расстояние между рядами должно быть равно 2,57 метра. Расстояние от стен помещения до крайних светильников должно быть равно 0,86 метра, а расстояние между светильниками в каждом из рядов – 0,4 метра (см. рис. 6.5).

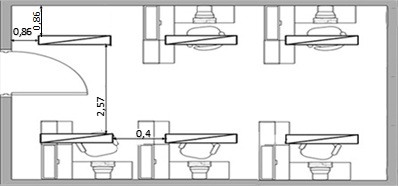

Рис. 6.5. Схема расположения светильников на рабочем месте.

6.4. Ртутьсодержащие отходы потребления и их утилизация

Ртутные лампы представляют собой газоразрядные источники света, принцип действия которых заключается в следующем: под воздействием электрического поля в парах ртути, закачанной в герметичную стеклянную трубку, возникает электрический разряд, сопровождающийся ультрафиолетовым излучением. Нанесённый на внутреннюю поверхность люминофор преобразует ультрафиолетовое излучение в видимый свет.

Ртуть - вещество первого класса опасности. Одна разбитая лампа, содержащая ртуть в количестве 0,1 г. делает непригодным для дыхания воздух в помещении объёмом 5000 м³.

Ртуть оказывает негативное влияние на нервную систему организма человека, вызывая эмоциональную неустойчивость, повышенную утомляемость, снижение памяти, нарушение сна. Не редко наблюдаются боли в конечностях (ртутные полиневриты). Кроме того, жидкий металл, оказывает токсическое действие на эндокринные железы, на зрительный анализатор, на сердечно – сосудистую систему, органы пищеварения.

В соответствии с Федеральным законом от 23.11.2009г №261-ФЗ «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты РФ», постановлением Правительства от 03.09.2010г. №681 утверждены «Правила обращения с отходами производства и потребления в части осветительных устройств, электрических ламп, ненадлежащий сбор, накопление, обезвреживание, транспортирование и размещение которых может повлечь причинение вреда жизни, здоровью граждан, вреда животным, растениям и окружающей среде»

Правилами определен порядок сбора и накопления, транспортировки и обезвреживания отработанных ртутьсодержащих ламп. Юридические лица, индивидуальные предприниматели, в том числе осуществляющие управление многоквартирными домами, в соответствии с указанными правилами и требованиями СанПиН 2.1.7.1322-03 «Гигиенические требования к размещению и обезвреживанию отходов производства и потребления» обеспечивают условия для сбора и временного хранения отработанных ртутьсодержащих ламп, разрабатывают инструкцию по обращению с ртутьсодержащими отходами применительно к конкретным условиям и назначают ответственных лиц. Органы местного самоуправления организуют сбор отработанных ртутьсодержащих ламп и информируют юридических лиц, ИП, физических лиц о порядке осуществления такого сбора.

Прием, транспортировку и утилизацию отработанных ртутьсодержащих ламп осуществляют специализированные организации. Для транспортировки и дальнейшей утилизации ртутьсодержащих отходов юридические лица, индивидуальные предприниматели заключают договор со специализированными организациями, имеющими лицензию.

При работе с металлической ртутью или приборами с ртутным заполнением следует строго руководствоваться требованиями СанПиН 4607-88 от 04.04.1988г «Санитарные правила при работе с ртутью, ее соединениями и приборами с ртутным заполнением».

В целях обеспечения безопасности здоровья и жизни, работающих на предприятиях, населения необходимо строго соблюдать требования санитарного законодательства по обращению с ртутьсодержащими отходами.

На каждом предприятии и в организации условия сбора и накопления отходов определяются классом опасности, способом упаковки и отражаются в Техническом регламенте (проекте лимитов образования отходов, ТУ, инструкции) с учетом агрегатного состояния и надежности тары.

Ртутьсодержащие отходы (1 класс опасности) без повреждения ртутной системы (целостности стеклянной колбы) разрешается временно хранить в отдельном помещении (кладовой) в заводской таре. Битые ртутьсодержащие лампы должны храниться исключительно в специальной герметичной емкости с крышкой (контейнеры, бочки др.).

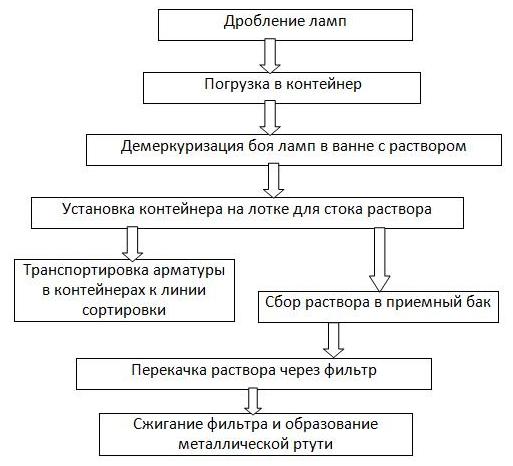

Рис. 6.6. Схема утилизации ртутьсодержащих ламп

При нарушении условий сбора, временного хранения, транспортировки и утилизации (см. рис. 6.6) ртутьсодержащих отходов возможно возникновение как острых, так и хронических отравлений парами ртути работников предприятий (см. табл. 6.6).

Кроме того, возможно ртутное загрязнение помещений, территории, воздуха, почвы, воды (среды обитания человека). Ртутьсодержащие лампы представляют собой опасность с позиции локального загрязнения среды обитания ртутью. При разбивании ртутной лампы, содержащей 80 мг металла, образуется свыше 11 тыс. шариков с общей суммарной поверхностью 3,5 см² . Этого количества ртути достаточно чтобы загрязнить до уровня ПДК помещение объемом 300000 м³ . Значительное количество ртути попадает в среду обитания при выбрасывании вышедших из строя ртутных термометров.

Соблюдение установленных требований при обращении с ртутьсодержащими отходами как со стороны юридических лиц и индивидуальных предпринимателей, так и со стороны населения в значительной степени способствует снижению загрязнения окружающей среды и в конечном итоге сохранению здоровья граждан.

6.5. Характеристики ламп

В табл. 6.7 приведена сравнительная характеристика разных видов ламп.
