Брилівська загальноосвітня школа І-ІІІ ступенів

Цюрупинська районна державна адміністрація

Херсонська область

Творчий проект

Виконав:Кибальченко Володимир,

учень 9-А класу.

Керівник:

Грабовський Г.В.,

спеціаліст вищої категорії,

вчитель трудового навчання

Зміст

1.	Організаційно-підготовчий етап	3
	1.1. Обґрунтування теми проекту 1.2. Обґрунтування вибору об’єкта проектування 1.3. Еволюція об’єкта 1.4. Вироби-аналоги та їх аналіз	4 6 8 10
2.	Конструкторський етап	12
	2.1. Клаузура виробу 2.2. Вибір матеріалів, інструментів та обладнання 2.3. Конструкція власного виробу 2.4. Економічне обґрунтування	13 14 16 17
3.	Технологічний етап	22
	3.1. Послідовність виготовлення виробу	23
4.	Заключний етап	30
	4.1. Висновки	31
	4.2. Реклама	32
Список використаних джерел		34

1. Організаційно-підготовчий етап

1.1. Обґрунтування теми проекту

Для чого потрібна візитниця?

Що таке візитниця|? Візитниця — це будь-яке пристосування, виконане з|із| різних матеріалів, пристосування спрощуюче і полегшуюче зберігання і пошук візиток.

Візитниця є необхідним аксесуаром сучасної ділової людини та чудовим подарунком. У продажу є різноманітні за формою та матеріалами настільні візитниці. Одні з них дешеві та виготовлені з відносно недорогих пластмас, інші дорогі, виготовлені з натуральної деревини, шкіри та металів.

Визначимо вимоги до візитниці:

зручність у використанні;

оригінальна та естетичний дизайн;

форма;

доступні конструкційні матеріали;

можливість виготовлення в шкільній майстерні;

екологічно чисті конструкційні матеріали;

невелика кількість деталей;

міцність конструкції;

наявність оздоблення.

1.2. Обґрунтування вибору об’єкту проектування

Багато є речей корисних,

За формою та суттю різних.

Одні - помічники дрібні,

А інші велетні… Мені

Багато літ вони слугують,

Невтомно й якісно працюють,

Щоби було життя зручним.

Це дуже добре! Але в тім,

Ми не цікавимось, до речі,

Звідкіль до нас прийшли ті речі.

Я вирішив закрить питання:

В бібліотеці до світання,

Між книг розумних працював,

Візитки тайну розгадав.

Тепер я друзі точно знаю:

Візитка родом із Китаю!

Вельможі їхні – мандарини,

Гостям своїм її дарили,

На знак поваги, дружби й миру.

Гігантську мала вона силу:

Хоч невеличка, геть мала!

Робилась з золота, срібла

І хто її в кишені мав,

По царству вільно мандрував.

Крізь війни, роки і потопи

Дісталася вона Європи.

Та правда дуже вже змінилась…

Але добряче прислужилась:

Надуханим іспанським «перам»

І стриманим англійським «серам»,

Гарячій італійській знаті.

В Росії теж купці багаті

Візитки кольорові мали

І компаньйонам роздавали.

Отак в одну прекрасну днину,

Попали ті на Україну!

З віків прадавніх і до нині,

Слугують віддано людині,

Яскраві папірці мов квітки –

Неперевершені ВІЗИТКИ!

В наш час візитки необхідні!

Для бізнесменів вони рідні,

Бо їм в трудах допомагають –

Партнерам всім повідомляють

Ім’я та прізвище ґазди,

Як фірму, офісу знайти,

Імейли, факси, телефони…

Для них відкриті всі кордони.

Години пишуть в них і дати,

Коли на зустрічі чекати.

Чи то завод, чи магазин:

Свою візитку має він.

Повідомляють усі в ній,

Про послуги й доробок свій.

Старі вони бувають й нові,

Настільні… Навіть кишенькові!

Різняться формою своєю,

Та служать вправно для людей,

На славу Українській нації...!

Невтомні стражі інформації.

Візитницю я змайстрував!

Довгенько форму підбирав:

У Інтернеті ніч бродив,

Аж мій комп’ютер задимів.

Багато сайтів я пройшов,

Допоки рішення знайшов.

Хоч столяра я маю хист,

Та ще – я вправний футболіст.

То ж ухвалив два хобі взяти

І в одне ціле об’єднати.

Рішив я так з одного боку.

А ще ж дванадцятого року

На Україні євро-свято,

Фанатів приїздить багато

За клуби свої вболівати.

То я їм стану продавати

На згадку сувеніри гарні -

Візитниці! Вони - шикарні!

Зразок для огляду ось вам.

Все розробив до «цвяха» сам!

1.3. Еволюція об’єкту

1.4. Вироби-аналоги та їх аналіз


№ 1	№ 2

№ 3	№ 4

№ 5	№ 6

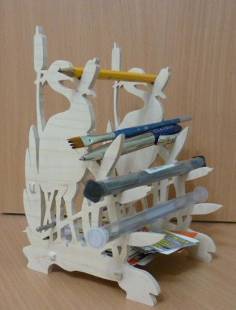

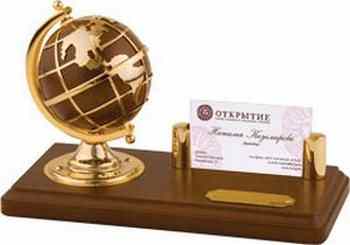

Використовуючи мережу Internet, була знайдена велика кількість найрізноманітніших конструкцій настільних візитниць. Відібрані зразки різних конструкцій та з різних конструкційних матеріалів утворюють банк ідей.

Проаналізуємо їх згідно наших вимог.

Вироби-аналоги Вимоги	1	2	3	4	5	6
Зручність у використанні	+	+	+	+	+	+
Оригінальна та естетична дизайн-форма	-	-	+	+	-	+
Доступні конструкційні матеріали	+	+	+	+	+	-
Можливість виготовлення в шкільній майстерні	+	+	+	+	+	-
Екологічно чисті конструкційні матеріали	+	+	+	+	-	-
Невелика кількість деталей	+	+	-	-	+	-
Міцність конструкції	+	+	-	+	-	+
Наявність оздоблення	-	-	-	+	-	+
Всього	6	6	5	7	4	4

Проаналізувавши вироби, ми вирішили створити візитницю, яка матиме елементи кожного з шести аналогів.

2. Конструкторський етап

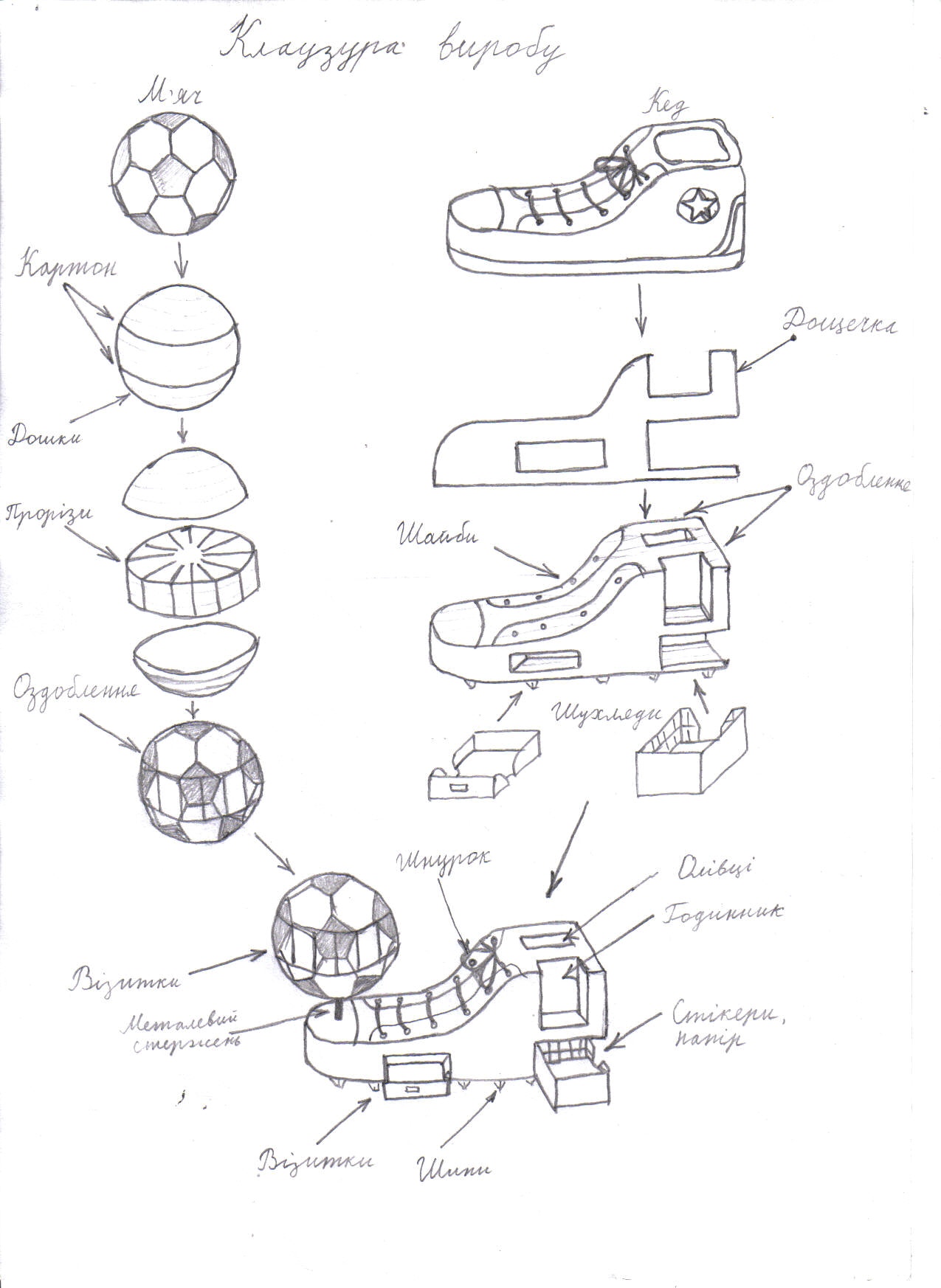

2.1. Клаузура виробу

2.2. Вибір матеріалів, інструментів та обладнання

Конструкція столярних виробів залежить від умов їх застосування та від матеріалу, з якого вони повинні бути зроблені. При конструюванні повинна передбачатися передова технологія обробки столярних матеріалів, можливість механізації роботи, а також економне використання матеріалів. Досягти цього можна за допомогою удосконалення складових деталей та наближення їх розмірів до нормованих розмірів пиломатеріалів. Форма і розміри конструйованого виробу повинні відповідати технічним умовам.

В основному всі столярні вироби роблять з деревини, яка, як відомо, під впливом вологи і температури змінює форми і розміри. Залежно від умов, в яких даний виріб буде використаний, ці зміни можуть виявлятися в достатньо великому ступені. Тому їх потрібно враховувати при конструюванні.

Зміна форми і розмірів деревини під впливом вологи і температури залежить від багатьох чинників, наприклад від будови деревини, напряму волокон тощо. Тому потрібно намагатися так конструювати вироби, щоб деформація протікала вільно, не пошкоджуючи конструкції. Щоб весь виріб володів потрібною міцністю, значну міцність повинні мати його складові деталі, а зміна їх форми і розміру повинна бути незначною. Міцність виробу недостатня, якщо при конструюванні і виконанні не взятий до уваги напрям волокон деревини в окремих складових деталях.

Вартість столярних виробів в значній мірі залежить від технології виробництва. Щоб вироби були якомога дешевшими, потрібно механізувати виробничі процеси. При сучасному рівні техніки і технології виробництва всі складові деталі різних столярних виробів можуть бути з великою точністю виконані на верстатах.

Виріб доцільно пофарбувати акріловим лаком. Акріловий лак стійкий до підвищеної вологи, прозорий, стійкий до злипання, має високу еластичність, швидко висихає. Стійки до пожовтіння та впливу УФ-проміння, води. Розчинником є вода, тому він є екологічно чистим, так як немає неприємного запаху та токсичних речовин у своєму складі. Лак акриловий утворює тверду однорідну плівку на поверхні виробу, що достатньо пропускає світло. Завдяки цій властивості прозора плівка лака не тільки зберігає природній узор деревних волокон, але й підкреслює структуру деревини.

Для виготовлення виробу необхідно використати наступні інструменти, пристосування та обладнання: олівець, лінійка, шаблон, штангенциркуль, лобзик, верстак, струбцини, електродрель, металевий прут, надфілі, шліфувальний папір, шліфувальні колодки, фанера, випалювач, меблевий стиплер, лещата, стамески, рейєр мейсель, верстат ТСД-120, токарний верстат СТД-120М, ножівка з полотном по дереву, морилка, лак, щіточки для лаку, морілки.

Оздоблювальні матеріали: скоби, шнурок, стрази, фарба гуаш.

2.3. Конструкція власного виробу

2.4. Економічне обґрунтування вироб у

Розрахунок матеріальних витрат

Назва		Ціна за одиницю вимірювання(грн.)	Витрата матеріалів	Усього (грн.)
Деревина 20мм		7.5 гр. пог/ м	1.3 м	9.75 гр.
Деревина 12мм		10 гр. пог/м	1.6 м	16 гр
Клей ПВА		15 гр. літр	0.100 л	1.5 гр.
Морилка		12 гр. літр	0.100 л	1.2 гр.
Скоби		100 шт.-8 гр.	40 шт.	3.2 гр.
Шайба		1 шт. - 0.15 гр.	10 шт.	1.5
Шнурок		1 шт. -3 гр.	1 шт.	3 гр.
Стрази		1 шт-0.15/0.2 гр.	100/100 шт.	35 гр.
Фарба гуаш		0.120 л – 30 гр.	0.01 л	2.5 гр
Лак акріловий	30 грн - літр		0.1 л	3 гр.
Шліф. папір	12 грн./м²		0,25 м²	3 грн.
Дріт стальний d=7 мм	4,8 грн/кг		0,075 кг	0,35 грн.
Разом				85гр

Ціна на матеріали склала Ц₁=85грн. В матеріальні затрати входить також витрати електроенергії. Вони включають:

- освітлення робочого місця: Т₁=12 годин

- обробка електроінструментом: Т₂=1.05 годин

- Т= Т₁+Т₂ =12 +1,05 = 13,05 год. Ціна за 1 кВт/год. електроенергії складає 0,2436 грн. Ц₂=13,05 х 0,2436=3 грн. 17коп.

- Ц= Ц1 + Ц2 = 85 грн. + 3 грн.17 коп. = 88 грн.17 коп.

Розрахунок амортизаційних відрахувань.

До амортизаційних відрахувань відносять витрати на амортизацію інструментів, які складають 10% від їх вартості.

Назва інструменту	Вартість, грн.	Амортизаційні відрахування, грн.
Штангенциркуль	35	3,5
Ножівка	12	1,2
Лобзик	11	1.1
Свердло	2	0.2
Дриль	43	4,3
Пензлі	16	1, 60
Всього		11, 9

Повне списування інструменту проходить через 2 роки. Амортизаційні відрахування за один місяць будуть складати:

А_о1 =11,9 : 24=0,49 коп.

Орієнтовна вартість токарного верстата СТД-120М 1470грн. Термін його експлуатації 5 років.

А_о2⁼ 5 років х 300робочих днів=1500днів.

Амортизація обладнання за один день складає:

1470 :1500=0, 98 коп.

Амортизаційні відрахування однієї години роботи з токарним верстатом СТД-120М:

0,98коп : 5год=4,9 коп.

А_о= А_о1 + А₀₂ =0.49 +4,9 ≈ 5, 39 коп.

Розрахунок плати за оренду приміщення та комунальні послуги.

Плата за оренду приміщення, комунальні послуги, транспортні витрати у даному випадку дорівнюють нулю, так як виробництво ведеться у навчальній майстерні.

Розрахунок на оплату праці.

Витрати часу на виготовлення виробу:

Виконані роботи	Час затрачений на виконання робіт (годин)
1. Склеювання	0.5
2. Вилилювання	1
3. Точіння м’яча	1
4. Шліфування	1
5. Нанесення рисунку	0.2
6.Наклеювання декоративних елементів	1
7.Свердління отвору в м’ячу	0,1
8. Вирізання прорізів під картки	0.3
9. Лакування	0.20
Всього	5, 2

Нарахування заробітної праці проводиться з розрахунку: заробітна плата робітника 3 розряду складає ІДз=1 грн. за годину. На виготовлення виробу витрачено 30 годин, які оплачуються зарплатою (вартістю робіт):

З=5,2 х 1=5,2грн.

Розрахунок загальної собівартості.

С = Ц + З + А_о = 88,17+5,2+5,39 = 98 грн. 76 коп.

Так як кожен виробник від продукції отримує прибутки, які складають 50% від затрат, то наш виріб коштуватиме 150 грн.

Виходячи з вищенаведених розрахунків я з’ясував, що ціна виробу доступна для покупця.

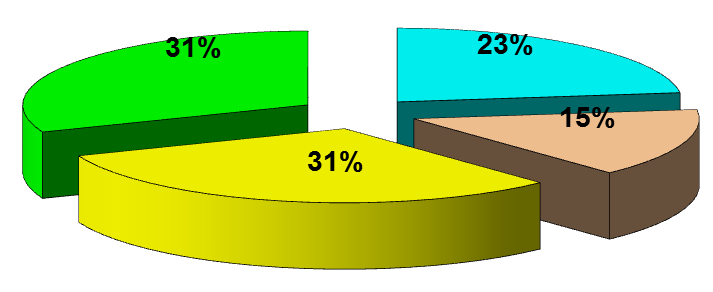

Нами були проведені міні-маркетингові дослідження на рівні школи, селища (опитано близько 150 респондентів), що дали наступні результати:

23% придбали б такий виріб для себе;

31% придбали б такий виріб у вигляді подарунка;

31% не відмовились би отримати такий виріб в подарунок;

15% (хлопці) виявили бажання виготовити як подарунок для батька.

Аналіз опитаних респондентів, дозволив зробити висновок, що виріб буде мати свого споживача.

Запитання для міні-маркетингового дослідження «Візитниця»

Придбав би для себе.

Придбав би щоб подарувати комусь.

Не відмовився б отримати як подарунок.

Виготовив би самостійно. Необхідне відмітити

3. Технологічний етап

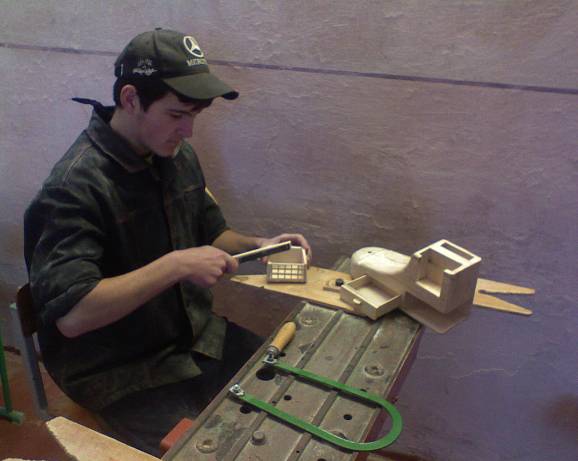

3.1. Послідовність виготовлення виробу

Візитниця

І. Виготовлення кеда

№	Послідовність виконання робіт	Поопераційні фото	Інструменти, пристрої, пристосування, матеріали
1	Розмічання		Олівець, лінійка, циркуль, шаблон
2	Випилювання контурів кеда		Лобзик, верстак
3	Склеювання		Клей, струбцини
4	Виготовлення та установка шухлядок		Лобзик, верстак, клей ПВА
5	Просвердлення отвору для установки металевого дроту		Електродрель, металевий прут
6	Шліфування. Обробка внутрішньої порожнини, днища та зовнішнього контуру		Надфілі, шліф. шкурка, колодки
7	Виготовлення декоративного елемента - квітки		Лобзик, фанера, верстак, надфілі, шліф. шкурка, шліф. колодки, фарби.
8	Наклеювання декоративних елементів, випалювання, пробивання скоб		Клей ПВА, випалювач, меблевий стиплер
9	Лакування		Лак, щіточка

ІІ. Виготовлення м’яча

№	Послідовність виконання робіт	Поопераційні фото	Інструменти, пристрої, пристосування, матеріали
1	Склеювання заготовок виробу		Клей ПВА, лещата, картон
2	Точіння на токарному верстаті по дереву		Верстат ТСД-120 , рейєр мейсель , стамески
3	Випилювання прорізів у середній частині м’яча		Тиски, ножівка з полотном по дереву
4	Шліфування м’яча		Токарний верстат СТД-120М, шліф. шкурка, шліф. колодки
5	Розмітка структури м’яча		Олівець, лінійка, циркуль, шаблон
6	Випалювання контурів рисунка , покриття морілкою		Випалювач, морилка, пензлик
7	Лакування м’яча		Лак, щіточка

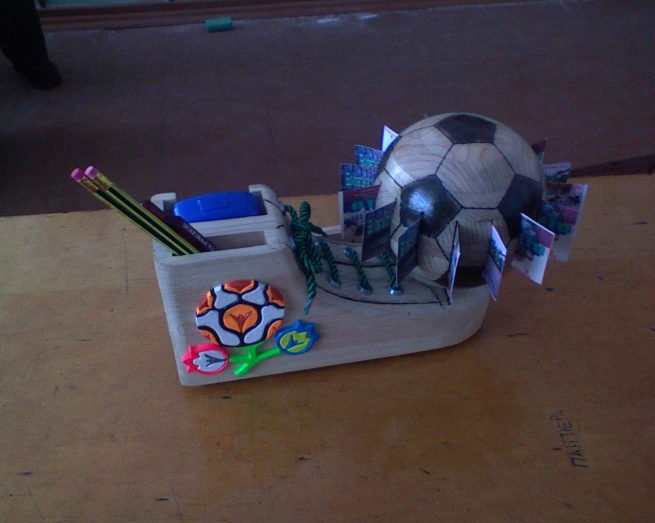

Після повного висихання лаку, виріб збираємо, поклавши всередину кульку, для кращого обертання м’яча на прутку.

4. Заключний етап

4.1. Висновки

І ось завершена робота. Залишилися в минулому зустрічі з майбутніми споживачами, переглянуті різноманітні джерела інформації.

Виконавши проект можна зробити висновки, виходячи із завдання, які ставляться перед ним, що володіючи основними знаннями з конструювання та моделювання, а також маючи навички, щодо обробки окремих вузлів, можна не тільки побудувати креслення основних елементів і провести моделювання, але й виготовити такий виріб яв візитниця. При цьому додатково рекомендується використовувати літературу, яка допоможе не тільки при виконанні поставлених задач, але й навчить новому найбільш ефективному підходу до виготовлення будь-якого виробу.

Проаналізувавши моделі-аналоги, використані матеріали і методи їх обробки, ми встановили:

вибрана нами модель хоч і є складною у виготовленні, проте вона відповідає вимогам сучасного інтер’єру;

матеріал, з якого виготовили тацю, відповідає всім вимогам для даного виду виробу: екологічність, твердість, вологість;

для виготовлення виробу було використано шаблони, що дало змогу без великих затрат виконати дану модель;

при обраній технології обробки досягли якісного виготовлення привабливого зовнішнього вигляду.
