Сваг равносторонний с провисом

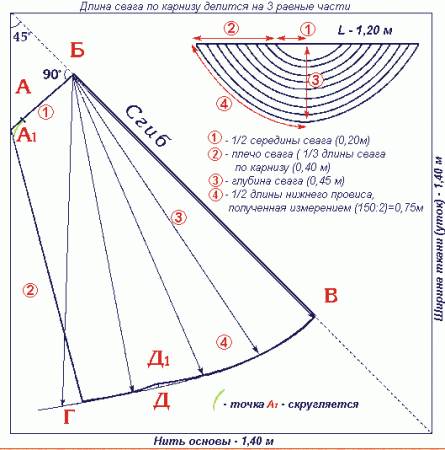

Построение равностороннего свага с провисом или сваг с перекидом
Построение:
Проводим к сгибу ткани перпендикуляр. Откладываем на перпендикуляре величину (1) - 1/2 середины свага + 3 см на обработку. A1Б = величина (1) + 3 см = 20 + 3 = 23 см
На сгибе откладываем величину (3) - глубину свага с k 2 (2,5). k зависит от драпируемой ткани. k (2) - для сухих, плотных, жестко драпируемых тканей k (2,5) - для мягких, легко драпируемых тканей. БВ - глубина свага с k (2,5) = 45 х 2,5 = 112,5
Из точки Б радиусом - БВ проводим дугу. На дуге откладываем 1/2 длину нижнего провиса - величину (4), полученную измерением, + 3 см на обработку. ГВ - 1/2 величины (4) + 3 см = 75 + 3 = 78 см
Дугу ГВ делим на 3 части (26 см), получаем точку Д. ГД = 8,5 см ДД1 = 1 - 1,5 см
Отрисовываем окончательную длину нижнего провиса через точки Г - Д1 - В
Соединяя точки А1 и Г, получаем величину плеча (2) свага с k сборки на монтажную тесьму А1Г - плечо свага с k 2,5
Монтажная тесьма притачивается по линии ГА1Б. Для этого точка А1 скругляется (для удобства притачивания монтажной тесьмы) Монтажная тесьма стягивается только на участке ГА1 - плече свага, а середина А1Б - обрабатывается, но не стягивается. Эту модель можно кроить, не только по косой (под углом 45°), но и по нити основы.
Классическое кокилье
Построение классического кокилье
Сваг ассиметричный с провисом

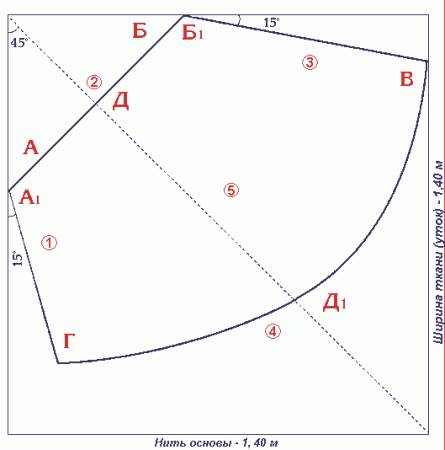

Построение ассиметричного свага с провисом
Построение:
Находим направление нити под углом 45°. Чертим предполагаемый сгиб.
Перпендикулярно сгибу чертим линию, на которой откладываем величину (2), равную середине свага, плюс припуски на обработку. A1A = ББ1 = 7 - 10 см А1Б1 - середина свага
Из точки A1 под углом 15 гр. проводим прямую, на которой откладываем величину левого свага (1) с k (5) + 8 см A1Г - левое плечо свага
Из точки Б1 также под углом 15°., проводим прямую, на которой откла дываем величину правого плеча (3) с k (2,5).
На предполагаемом сгибе от перпендикуляра откладываем глубину свага (5) с k (2) ДД1 = величина (5) (глубина свага) х k (2) 6) Через точки B - Д1 - Г проводим дугу, равную величине нижнего про- виса (4), полученного измерением, плюс 5-10 см на обработку ГД1В = величина (4) + 5 (10) см - нижний провис свага
