Рисунок 9.2 - Принципиальная схема одноконтактного электромагнитного вибратора
При возрастании магнитного потока якорь притягивается, а при убывании возвращается назад упругой системой. В связи с этим частота возмущающего усилия будет равна удвоенной частоте переменного тока, подаваемого в обмотку электромагнита. В обычной сети переменного тока частота равна 50 Гц, следовательно, вибратор будет давать 100 колебаний в секунду. Если в цепь обмотки электромагнита включить последовательно выпрямитель (обычно диод), который будет пропускать ток только в течение одного полу- периода (в одном направлении), то якорь в течение одного периода будет притягиваться статором один раз и частота колебаний будет вдвое ниже, т.е. 50 колебаний в секунду. Такой вибратор является В некоторых конструкциях находят применение двухтактные вибраторы.
Рисунок 9.3 - Принципиальная схема двухконтактного электромагнитного вибратора
Схема такого вибратора приведена на рис. 9.3.
Статор вибратора состоит из двух электромагнитов 1, жестко укрепленных в корпусе. Между электромагнитами на упругой системе подведен якорь 2. Питание электромагнита осуществляется от сети переменного тока по схеме с однополупериодным выпрямителем, благодаря чему в один полупериод срабатывает один, а в другой полупериод другой электромагнит, которые попеременно притягивают и отпускают якорь, заставляя его колебаться с частотой, равной частоте переменного тока. Достоинством двухтактных вибраторов по сравнению с однотактны- ми является возможность получения вследствие двойного зазора двойной амплитуды колебаний якоря при прочих одинаковых электромагнитных параметрах. По своему принципиальному устройству электромагнитные вибраторы являются наиболее совершенным видом привода, поэтому они получили наибольшее распространение и в вибрационных питателях применяются в основном только электромагнитные вибраторы.
Если в большинстве типов привода происходит преобразование вращательного движения двигателя в возвратно-поступательное движение вибратора, то в электромагнитных вибраторах необходимое возвратно-поступательное движение получается непосредственно без каких-либо промежуточных механизмов. Электромагнитные вибраторы не имеют трущихся деталей, подверженных износу. Они допускают удобное регулирование режима работы. Другие типы вибраторов применяются преимущественно в крупногабаритных конструкциях при необходимости работать на более низких частотах, где конструкция электропривода усложняется, известные в настоящее время конструкции вибрационных питателей с электромагнитным приводом работают на прицепе направленной резонансной подвески. Диаметры чаш в этих конструкциях колеблются от 90 до 1 ООО мм, а потребляемая мощность от 3 до 300 Вт. Максимальная скорость движения заготовок, достигнутая в существующих конструкциях, составляет 25 м/мин.
Принцип работы ВБЗУ
Если горизонтально-расположенному лотку сообщить возвратно-поступательное движение (колебание) в горизонтальной плоскости с одинаковым ускорением в обе стороны, то детали по нему перемещаться не будут.

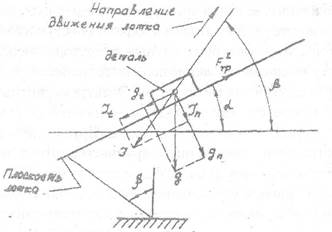

Если колебания того же лотка или лотка, расположенного под углом а к горизонту, будут происходить под углом Д то детали будут перемещаться по лотку. На деталь, находящуюся на наклонном лотке, совершающем колебательные движения, действуют постоянно три силы: сила тяжести, сила трения и сила инерции. От взаимодействия этих сил, т.е. от соотношения их величин в процессе колебаний и зависит положение заготовки на поверхности лотка.
