18. Возвратноточная схема проветривания очистного забоя
Схемы проветривания выемочных участков бывают возвратноточная, прямоточная и комбинированная (рис. 1, а, б и в).
Вначале при работе шахт на малых глубинах появилась возвратноточная схема проветривания выемочных участков. Затем, по мере углубки шахт и роста газообильности выработок, в основном обусловленной газовыделением в выработанное пространство из соседних подрабатываемых угольных пластов-спутников и вмещающих и пород, возникла необходимость в прямоточной схеме проветривания. И, наконец, при еще большей глубине разработки и необходимости повышать интенсивность добычи угля были вынуждены применять комбинированную (возвратно-прямоточную) схему проветривания. Рассмотрим достоинства и недостатки возвратноточной схемы.

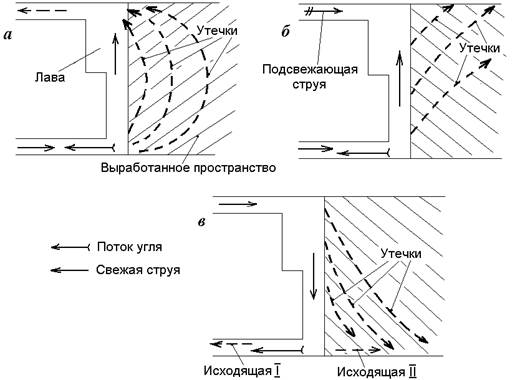

Рис. 1. Возвратноточная (а), прямоточная (б) и комбинированная (в) схемы проветривания выемочных участков
Достоинства возвратноточной схемы:
1. Свежая струя на всем протяжении лавы прижата к забою и возле него не образуются непроветриваемые (вихревые, мертвые) зоны с опасными местными скоплениями метана.
2. Утечки воздуха неглубоко проникают в выработанное пространство и вероятность самовозгорания оставляемых в нем потерь угля невелика.
Ее недостатки:
1. Утечки воздуха выносят метан из выработанного пространства в действующие выработки, что часто приводит к остановкам работ в лаве при срабатывании аппаратуры автоматической газовой защиты.
2. В результате приходится ограничивать добычу угля по газовому фактору.
37. Депрессионная съемка в шахтах приборы для производства
депрессионной съемки в шахтах
Начальник участка АБ в соответствии с программой развития горных работ рассчитывает расходы воздуха и депрессии, выполняет проверку устойчивости проветривания горных выработок и разрабатывает мероприятия по обеспечению проветривания шахты.
Не реже одного раза в три года на шахте проводят плановую депрессионную съемку. Проведение внеплановых депрессионных съемок определяет технический руководитель (главный инженер) шахты.
Депрессионная съемка в шахтах производится для установления распределения депрессии по сети выработок и определения аэродинамического сопротивления отдельных выработок (узлов) и всей шахты. Данные, полученные при депрессионной съемке, позволяют обнаружить «узкие места» в вентиляционной сети, выявить резервы и внести поправки в расчетные схемы.
Комплекс работ по установлению распределения общешахтной депрессии по горным выработкам проводится для решения следующих задач:
- установление распределения депрессии по всем или некоторым (наиболее трудным) направлениям вентиляционных струй;
- определение сопротивления отдельных выработок и сетей;
- определение коэффициент аэродинамического сопротивления (α) для отдельных типов шахтных выработок;
- составление расчетной схемы вентиляционной сети шахты или отдельного участка.
Маршрут депрессионной съемки должен проходить в направлении движения воздушной струи от пункта входа на поверхность.
При выборе маршрутов съемки основным считается направление движения воздуха, имеющего максимальную депрессию, при этом направление выбирается по выработкам, в которых отсутствуют вентиляционные окна.
Длины маршрутов и количество станций в маршрутах выбираются из расчета окончания съемки в течение одной смены.
В исключительных случаях допускается использование двух бригад, последовательно сменяющих друг друга.
В зависимости от характера решаемой задачи маршруты съемки намечаются либо по всем направлениям движения воздуха, либо по некоторым из этих направлений.
При выборе местоположения замерных станций необходимо руководствоваться следующими соображениями:
- станции для замеров должны выбираться не очень близко от стволов
и вентиляционных дверей, чтобы колебания давлений от движения клетей и от закрывания и открывания дверей не сказывались на показаниях приборов;
- учитывать размеры шкалы и точность прибора, измеряющего давление воздуха;
- учитывать скорость движения воздуха по выработке. При больших скоростях станции замеров следует размещать чаще;
- точки замеров размещать перед и после суженных и загроможденных участков выработок;
- отмечать в точках замеров высотные отметки;
- отмечать в журнале наличие вентиляционных устройств и местных
сопротивлений.
Выбор типа приборов для депрессионной съемки зависит от способа ее производства.
При производстве съемки непосредственным замером депрессии необходимо использовать микроманометры типа ММН с резиновыми трубками, воздухомерные трубки.
При производстве съемки замером давлений воздуха в точках с последующим определением депрессии необходимо иметь приборы для замера давления: микроманометры, микробаронивелиры, барометры анероиды.
Во всех случаях необходимо иметь анемометры, психометры, секундомеры, часы, рулетки, журналы для записей наблюдений.
Максимальная статистическая депрессия шахты, как правило, ограничивается 300 мм вод. ст.
Для сверхкатегорных шахт, по газу и мощностью 4000 т в сутки и более при соответствующем основании допускается до 450 мм вод. ст.
При депрессии шахты до 150 мм вод. ст. следует принимать осевые вентиляторы, при 150-300 мм вод. ст. – осевые и центробежные, а свыше 300 мм вод. ст. – центробежные. Не реже одного раза в три года должны производиться депрессионные и газовые съемки.
Список используемой литературы
1. Ушаков, К.З. Аэрология горных предприятий: учебник для вузов / К.З. Ушаков, А.С. Бурчаков, Л.А. Пучков [и др.] – М.: Недра, 1987. – 421 с.
2. Приказ Федеральной службы по экологическому, технологическому и атомному надзору от 19 ноября 2013 г. № 550 "Об утверждении Федеральных норм и правил в области промышленной безопасности "Правила безопасности в угольных шахтах".
