Краткая техническая характеристика ОПШ-15-01

Дата: 2025-06-02; Просмотры: 12

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

Производительность, га/ч 9,9-16,2

Рабочая скорость движения, км/ч 6-10

Рабочая ширина захвата, м 10,8-16,2

Расход рабочей жидкости, л/га 75-300

Рабочее давление, МПа, не более 0,8

Подача насоса, л/мин 120

Вместимость бака, л 1200

Число персонала, необходимого для обслуживания, чел.1(тракторист)

Опрыскиватель агрегатируется с тракторами МТЗ-80/82, ЮМЗ-6Л/6М, Т-70С и может работать со всеми пестицидами (ядохимикатами), применяемыми в сельском хозяйстве, в виде растворов, суспензий и эмульсий.

Привод насоса и мешалки опрыскивателя осуществляется от вала отбора мощности (ВОМ) трактора.

Сцепку опрыскивателя с тракторами МТЗ, ЮМЗ и Т-70С следует проводить следующим образом:

-проверить и установить необходимую колею колёс трактора (МТЗ, ЮМЗ);

-настроить прицепное устройство трактора по одноточечной схеме;

-присоединить опрыскиватель к трактору;

-установить высоту прицепного устройства от грунта на 250-350 мм;

-установить рукоятку гидроувеличителя сцепного веса трактора в положение «Заперто» для исключения опускания прицепного устройства трактора;

-установить карданную передачу на вал отбора мощности трактора (ВОМ);

-соединить задние выводы гидросистемы трактора с гидросистемой опрыскивателя;

-закрепить страховочную цепь на прицепном брусе трактора.

Основные узлы опрыскивателя: шасси, бак для рабочей жидкости с механической мешалкой, насос, регулятор давления, штанга с распылителями, всасывающая и нагнетательная коммуникации, карданная передача, эжектор.

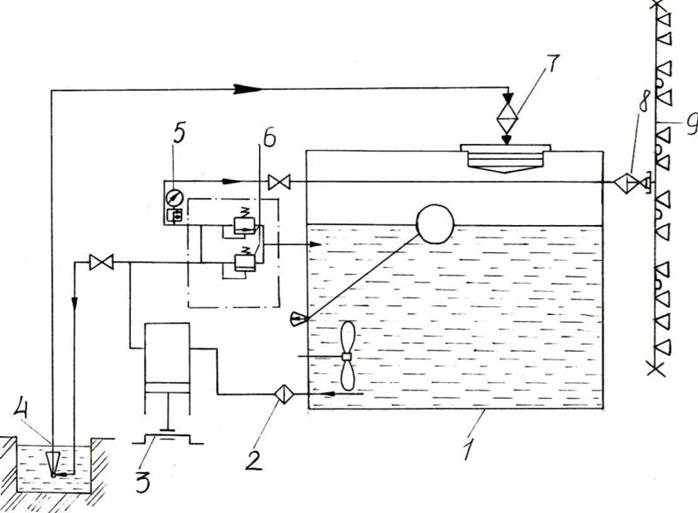

Гидравлическая схема опрыскивателя представлена на рисунке 8.2. Насос 3 засасывает рабочую жидкость из бака 1 через всасывающий фильтр 2 и подаёт её к регулятору давления 6, при помощи которого задаётся рабочее давление. От него часть рабочей жидкости через фильтр 8 поступает на распылители штанги 9, а часть направляется обратно в бак. Постоянство концентрации жидкости поддерживается механической мешалкой. Давление в напорной коммуникации контролируется манометром 5.

Заправляют опрыскиватель с помощью подвозных заправочных средств через горловину бака, в которой установлен заливной фильтр 7. Предусмотрена также самозаправка насосом при помощи эжектора 4.

Конструкцией опрыскивателя предусмотрено приготовление рабочей жидкости при помощи мешалки.

Настройка опрыскивателя ОПШ-15-01

Опрыскивание заключается в нанесении пестицида на поверхность растений или тела вредителя в виде раствора, суспензии или эмульсии.

Достоинством этого способа является сравнительно небольшой расход пестицидов и равномерное покрытие ими обрабатываемых поверхностей, хорошаяприлипаемость. К недостаткам опрыскивания относится некоторая сложность приготовления рабочих составов, а главное большой расход воды, дефицитной в ряде районов. Кроме того, нельзя производить опрыскивание в жаркие часы дня, так как можно вызвать ожоги растений. Не следует производить опрыскивание в ветренную и дождливую погоду, а также по обильной росе.

Для приготовления рабочей жидкости заданной концентрации необходимое количество препарата, из которого она готовится, а также воды рассчитывают по формуле:

Q п = Qрж · Крж/Кп,

где: Q п – количество препарата, кг;

Qрж – количество приготовляемой рабочей жидкости, л;

Крж – концентрация рабочей жидкости;

Кп – концентрация препарата,%.

Если из 50% го препарата требуется приготовить 1200 л 3%-й рабочей жидкости, пользуясь формулой, несложно определить, что для этого потребуется 72 кг препарата: (1200·3):50 .

Количество воды (разбавителя) определяется как разность:

Qр = Qрж- Q п, т.е. 1200 – 72 = 1128 л.

При заданных на единицу площади нормах расхода препарата и рабочей жидкости необходимое для разбавления заводских препаратов количество воды можно установить как разность между объемом рабочей жидкости и объемом препарата, расходуемых на опрыскивание определенной площади.

Например, при норме расхода препарата 1 кг/га и расхода рабочей жидкости 25 л/га для обработки 100 га потребуется 2500 л рабочей жидкости и 100 кг (л) препарата. Объем воды для разбавления определяется разностью: 2500 – 100 = 2400 (л).

От настройки опрыскивателя зависит качество опрыскивания, а следовательно, и биологическая эффективность защитных мероприятий.

Предварительный режим работы опрыскивателя выбирают по таблицам 8.4; 8.5 или по формуле:

V =

где:

n – число распылителей

V – скорость движения агрегата, км/ч;

g – расход жидкости через один распылитель, л/мин;

Q– принятая норма расхода рабочей жидкости, л/га;

B – ширина захвата опрыскивателя, м.

Величины B,Qи V выбирают в зависимости от условий проведения опрыскивания: погодных условий, обрабатываемой культуры, от применяемого химического средства и его раствора.

Концентрация гербицидов в рабочей жидкости зависит от нормы расхода препарата и жидкости определяется использованием наземной или авиационной аппаратуры и рассчитывается по формуле:

К=(Н×100)/Q ,

К — концентрация рабочей жидкости ,%;

Н — норма расхода гербицида по препарату, кг, л/га;

Q — норма расхода жидкости, л/га.

Скорость движения агрегата уточняют по инструкции. По таблице 8.4 подбирают рабочее давление в нагнетательной сети, при котором достигается необходимый расход жидкости через распылитель при принятых режимах работы.

Рисунок 8.2 – Гидравлическая схема опрыскивателя ОПШ-15-01

Полученную норму расхода рабочей жидкости на гектар необходимо проверить в полевых условиях. Для этого в опрыскиватель заливают известное количество воды и проводят пробное опрыскивание до полного опорожнения бака. Замерив обработанную площадь, определяют фактический расход жидкости на гектар. Баки большой вместимости полностью заправляют водой и расходуют только часть её: количество израсходованной воды устанавливают, доливая бак до прежнего уровня замеренным её количеством. Если фактический расход жидкости на гектар отличается от расчётного более чем на 10%, добиваются необходимой нормы расхода, изменяя давление жидкости или устанавливая распылители с другим размером выходного отверстия. В некоторых случаях фактическую норму расхода, полученную при пробном опрыскивании, можно принять как рабочую.

Таблица 8.4 - Расход жидкости через щелевые распылителиопрыскивателя ОПШ-15-01, л/мин

Агротехнические требования к тракторным опрыскивателям

Большой ассортимент средств защиты растений, применяемых на сельскохозяйственных культурах в различных почвенно-климатических условиях, требует наличия универсальных опрыскивателей с широким диапазоном режимных параметров: расхода рабочей жидкости, пределов её диспергирования, густоты покрытия, неравномерности распределения препарата по ширине захвата.

Назначение. Опрыскиватели состоят из трёх унифицированных семейств: малообъемных прицепных, малообъёмных монтируемых, ультрамалообъёмных монтируемых, предназначенных для обработки многолетних насаждений и полевых культур от вредителей, болезней и сорняков. Каждое семейство имеет штанговую и вентиляторную модификации.

Условия работы. Обрабатываемые культуры – плодовые, виноградники, хмель, ягодные кустарники, полевые культуры. Время опрыскивания весенне-летний, осенний периоды.

Опрыскивание проводят при скорости ветра до 3 м/с, штанговыми модификациями малообъемных опрыскивателей – до 4 м/с.

Ширина обрабатываемых междурядий, м: для полевых культур 0,45; 0,60; 0,70; 0,90; в садах 3,0; 4,0; 5,0; 6,0; 8,0; в виноградниках 2,0; 2,5; 3,0; 4,0; на посадках ягодных кустарников 2,5; 3,0; в хмельниках 2,25; 2,5; 3,0.

Высота обрабатываемых растений, м: полевых культур до 0,5, хлопчатника до 1,4, плодовых деревьев до 6,0, виноградников и ягодников до 1,8, хмельников до 7,0.

Опрыскиватели используются для работы на равнинных участках и склонах до 7°, а вентиляторные модификации монтируемых опрыскивателей – и на горных склонах при агрегатировании с крутосклонными тракторами.

Обрабатываемые участки должны иметь выровненный микрорельеф; длина гона для монтируемых модификаций от 100 до 1000 м, для прицепных от 300 до 3000 м.

Ширина поворотной полосы для монтируемых модификаций не менее 4 м, для прицепных не менее 6 м (полевые культуры) и 8 м (многолетние насаждения).

Заправку опрыскивателей рабочими жидкостями проводят заправщиками на поворотных полосах или подъездных дорогах, самозаправка осуществляется специальными заправочными устройствами опрыскивателей.

+Опрыскиватели должны работать со всеми пестицидами и биопрепаратами, применяемыми в сельском хозяйстве, в виде растворов, суспензий, эмульсий; ультрамалообъёмные модификации – со специальными препаративными формами пестицидов.

Качественные показатели технологического процесса

Расход рабочей жидкости, л/га:

при ультрамалообъёмном опрыскивании

многолетних насаждений 2,0-40

полевых культур при дистанционном

опрыскивании 0,8-10

то же при штанговом опрыскивании 1-25

при малообъёмном опрыскивании

многолетних насаждений 100-500

многолетних насаждений с обеспечением

отдельных видов работ с уменьшением

рабочих скоростей до 1000

полевых культур:

при дистанционном опрыскивании 10-50

при штанговом опрыскивании 75-100

с обеспечением отдельных видов работ до 300

Отклонение фактического расхода жидкости

на рабочем режиме от заданного, %, не более 10

Медианно-массовый диаметр осевших капель, мкм

при ультрамалообъёмном опрыскивании 60-150

при малообъёмном опрыскивании

многолетних насаждений

(расход жидкости 100-500 л/га)

и полевых культур

(расход жидкости 10-50 л/га) 100-250

многолетних насаждений (расход

жидкости до 1000 л/га) и полевых

культур (расход жидкости 75-300 л/га) 200-550

Отклонение расхода жидкости между распылителями

у штанговых опрыскивателей

на рабочем режиме, %, не более 5

Отклонение концентрации рабочей жидкости

+от заданной, %, не более 5

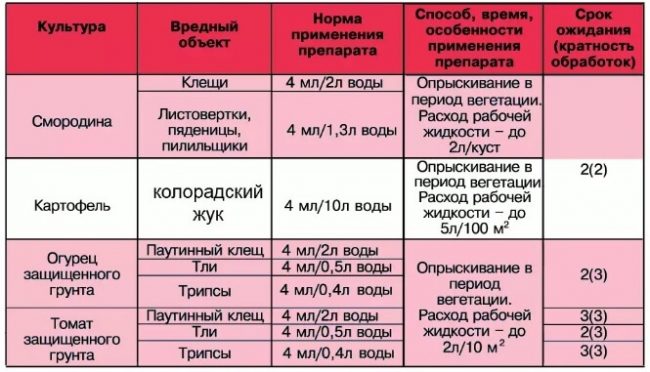

Нормы расхода препарата на 1 гектар – 0,125-0,15 л. На обработку одного гектара уходит от 200 до 400 литров рабочего раствора. Опрыскивание необходимо провести до начала цветения картофеля. «Спинтор»

Акарин картофель – 2 мл/1 л жидкости, расход 8 л на 100 кв. м;

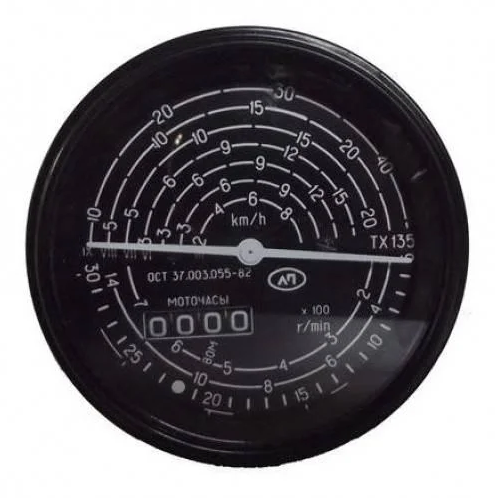

Тахоспидометр трактора МТЗ-80

Тахоспидометр предназначен для выбора передач при внесении удобрений и опрыскивании растений. Верхние шкалы указывают скорость движения трактора на каждой передаче начиная с третьей по девятую. Счётчик моточасов предназначен для учёта движения топлива и проведения очередного технического обслуживания. Нижние шкалы указывают скорость вращения вала отбора мощности. Самая нижняя шкала показывает обороты двигателя. Показания нижних шкал необходимо умножить на 100.

Для того, чтобы выбрать необходимую передачу нужно определить обороты двигателя на которых планируется производить обработку. Обычно обработку проводят на средних оборотах это 1500-1700 об/мин. На полных оборотах, как правило выполняют вспашку, потому, что нагрузка большая.

Для выбора передачи нужно провести линию от 1500 или 1700 об/мин через центр прибора и найти шкалу, на которой линия будет указывать расчётную скорость движения. Эта шкала будет соответствовать нужной передаче.
